Магнитные датчики SIKO MSK5000: технические характеристики и применение

Введение в магнитные системы позиционирования SIKO MSK5000

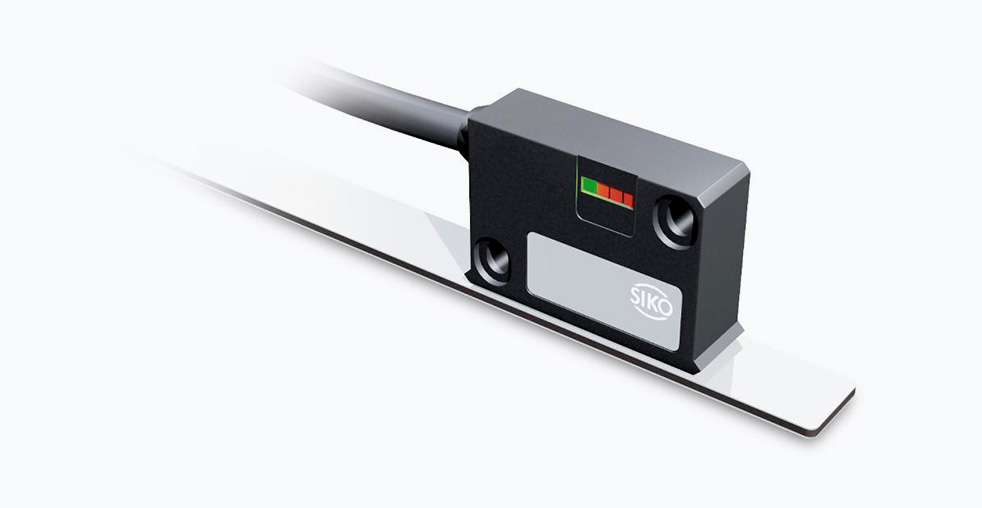

Серия магнитных датчиков SIKO MSK5000 представляет собой семейство инкрементальных магнитных линейных энкодеров, предназначенных для точного измерения линейных перемещений в промышленных условиях. Эти устройства нашли широкое применение в различных отраслях промышленности благодаря сочетанию высокой точности, надежности и адаптивности к сложным производственным условиям.

Магнитные энкодеры MSK5000 функционируют на основе бесконтактного принципа измерения, что обеспечивает их долговечность и устойчивость к внешним воздействиям. Система состоит из двух основных компонентов: считывающей головки и магнитной шкалы, которые взаимодействуют друг с другом без механического контакта.

Технологические основы и принцип работы

В основе работы системы MSK5000 лежит технология магнитного позиционирования. Магнитная шкала MB500/1 создает переменное магнитное поле с определенным шагом полюсов, которое считывается датчиком. Этот метод измерения исключает механический износ компонентов системы, что значительно увеличивает срок ее службы по сравнению с контактными системами.

Конструкция датчика предусматривает защиту от внешних воздействий. Корпус устройства обеспечивает степень защиты IP67, что означает полную защиту от проникновения пыли и возможность кратковременного погружения в воду. Это позволяет использовать систему в условиях повышенной влажности, запыленности и при наличии брызг жидкостей.

Технические характеристики и параметры

Система MSK5000 обладает рядом технических характеристик, которые делают ее привлекательной для промышленного применения:

Шкала MB500/1, совместимая с датчиками серии MSK5000, изготавливается из стали или нержавеющей стали. Стандартная ширина шкалы составляет 5 или 10 мм при толщине 1,4 мм. Материал шкалы выбирается в зависимости от условий эксплуатации: нержавеющая сталь применяется в агрессивных средах, тогда как стальная шкала подходит для стандартных условий.

Сравнительный анализ с другими технологиями позиционирования

Магнитные энкодеры MSK5000 обладают определенными преимуществами по сравнению с оптическими системами позиционирования. Оптические энкодеры требуют тщательной юстировки и чистоты рабочих поверхностей. В отличие от них, магнитные системы SIKO менее чувствительны к загрязнениям, вибрациям и конденсату.

При сравнении с индуктивными системами магнитные энкодеры MSK5000 демонстрируют большую дальность действия и более простой монтаж. Однако индуктивные системы могут превосходить магнитные в условиях сильных электромагнитных помех.

Особенности монтажа и эксплуатации

Монтаж системы MSK5000 требует соблюдения определенных правил для обеспечения оптимальной работы. Магнитная шкала MB500/1 устанавливается с помощью двусторонней клейкой ленты, что значительно ускоряет процесс монтажа по сравнению с механическим креплением. Перед установкой шкалы поверхность необходимо тщательно очистить и обезжирить для обеспечения надежного сцепления.

При установке считывающей головки важно контролировать зазор между датчиком и магнитной шкалой. Хотя система допускает зазор до 2 мм, для достижения наилучших характеристик рекомендуется устанавливать датчик на минимальном стабильном расстоянии от шкалы.

Электрическое подключение датчика требует использования экранированных кабелей для защиты от электромагнитных помех. Все подключения должны выполняться при отключенном питании. При проектировании системы необходимо учитывать расположение мощных источников магнитных полей, таких как силовые приводы и трансформаторы, которые могут влиять на точность измерений.

Области применения и примеры использования

Системы MSK5000 применяются в различных отраслях промышленности, где требуется точное линейное позиционирование:

В обрабатывающих центрах с ЧПУ датчики MSK5000 обеспечивают точное позиционирование суппортов и шпинделей. Их устойчивость к загрязнениям и вибрациям делает их особенно полезными в условиях интенсивной эксплуатации.

Промышленные роботы и манипуляторы используют эти датчики для контроля линейных перемещений в роботизированных комплексах. Возможность работы на больших длинах позволяет применять их в портальных системах и системах с большими рабочими зонами.

В специальном технологическом оборудовании, таком как установки для резки, раскроя, нанесения покрытий и аддитивные системы, датчики MSK5000 обеспечивают необходимую точность позиционирования. Их способность работать в условиях загрязнения и повышенной влажности расширяет возможности применения.

Крупногабаритные системы, включая портальные краны и станочные столы большой длины, используют магнитные энкодеры MSK5000 для измерения перемещений на дистанциях до 100 метров. Это невозможно для многих других типов энкодеров, которые имеют ограничения по максимальной длине измерительной шкалы.

Дополнительные возможности и модификации

Серия MSK5000 включает несколько модификаций, предназначенных для различных применений. Кроме базовой модели, существуют варианты с различными типами выходных сигналов и интерфейсами подключения. Некоторые модификации предлагают расширенный температурный диапазон или повышенную устойчивость к вибрациям.

Система диагностики датчика включает светодиодные индикаторы, которые позволяют оперативно контролировать состояние устройства и корректность его работы. Это упрощает процесс технического обслуживания и диагностики неисправностей.

Гибкость системы проявляется в возможности установки магнитной шкалы на криволинейные поверхности, что расширяет область применения по сравнению с жесткими измерительными системами. Эта особенность особенно важна в специализированном оборудовании с нестандартной геометрией.

Серия магнитных датчиков SIKO MSK5000 представляет собой современное решение для задач линейного позиционирования в промышленных условиях. Сочетание точности, надежности и адаптивности к различным условиям эксплуатации делает эти системы востребованными в различных отраслях промышленности.
