SIKO: Серия MS (MS500, MS500H) – магнитные датчики линейного перемещения

SIKO: Серия MS (MS500, MS500H) представляет собой семейство инкрементальных магнитных датчиков линейного перемещения, предназначенных для построения высоконадежных измерительных систем. Эти устройства находят применение в областях, где критически важны точное определение положения, направление движения и скорость перемещения исполнительных механизмов. Принцип их действия основан на бесконтактном считывании информации со специальной магнитной ленты, что обеспечивает долговечность и устойчивость к сложным производственным условиям, включая воздействие вибрации, ударов, запыленности и наличия смазочно-охлаждающих жидкостей.

Принцип действия и конструктивные особенности

Работа датчиков серии MS базируется на взаимодействии считывающей головки с магнитной лентой MB500/1. Данная лента имеет намагниченную полосу с периодом полюсов 5 миллиметров. При перемещении датчика вдоль ленты пассивный сенсор фиксирует изменения магнитного поля, генерируя на выходе два инкрементальных сигнала (A и B) со сдвигом фазы, что позволяет определять не только положение, но и направление движения. Дополнительный сигнал Z (нулевая метка) предоставляет референтную точку для задания начала отсчета.

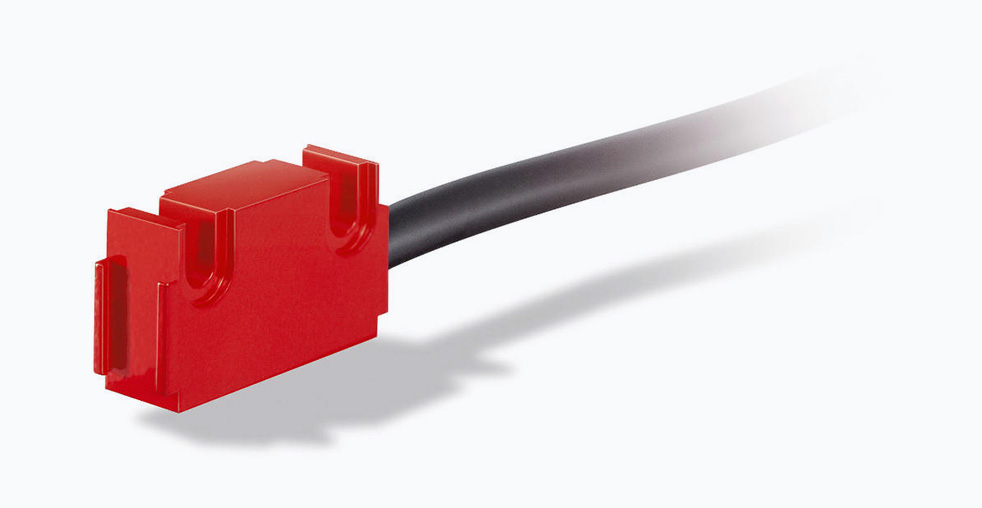

Конструктивно датчики MS500 и MS500H выполнены в миниатюрном корпусе, что значительно облегчает их интеграцию в оборудование с ограниченным монтажным пространством. Одним из ключевых параметров при установке является монтажный зазор между активной поверхностью датчика и магнитной лентой, который не должен превышать 2 миллиметра. Производитель также регламентирует допустимые отклонения при монтаже для обеспечения стабильной работы системы:

• Боковое смещение: ±2 миллиметра
• Ошибка выравнивания: ±3 градуса
• Продольный наклон: ±1 градус
• Боковой наклон: ±3 градуса

Корпус датчика обладает степенью защиты IP67, что гарантирует полную защиту от проникновения пыли и возможность работы при временном погружении в воду на глубину до 1 метра в течение 30 минут. Эта характеристика делает оборудование пригодным для эксплуатации в условиях повышенной влажности и запыленности.

Технические характеристики и условия эксплуатации

Датчики серии MS демонстрируют высокую стойкость к механическим воздействиям, характерным для промышленных сред. Они сохраняют работоспособность при значительных вибрационных нагрузках и ударных воздействиях, что подтверждено соответствующими испытаниями.

Для функционирования датчиков MS500 и MS500H требуется подключение к считывающей электронике, поскольку они являются пассивными компонентами. Эти модели подключаются к модулям MA502 или MA506 через 6-контактный разъем mini-DIN. Производитель акцентирует внимание на важном ограничении: длину кабеля между датчиком и разъемом нельзя изменять — ни увеличивать, ни уменьшать. Это требование связано с необходимостью обеспечения стабильности электрических сигналов и целостности волнового сопротивления линии передачи.

Комплектация системы и варианты исполнения

Для построения законченной измерительной системы необходим не только сам датчик, но и другие компоненты, которые предлагаются производителем:

• Магнитная лента MB500/1 — доступна шириной 5 или 10 миллиметров, может поставляться с фиксированной или периодическими референтными метками, либо без них. Точность ленты составляет ±25 мкм или ±50 мкм, а максимальная длина может достигать 100 метров.
• Магнитное кольцо MR500 или ленточное кольцо MBR500 — позволяют использовать датчик в качестве инкрементального углового энкодера для измерения вращательного движения.
• Монтажные профили — алюминиевый защитный профиль (SB) или специальный монтажный профиль (PS/PS1) для обеспечения стабильного основания под магнитную ленту и защиты от механических повреждений.

В рамках серии MS доступны различные модификации датчиков. Модель MS500H имеет отличия в подключении и предназначена для работы с модулем MA503. Более продвинутая модель MSC500 обладает встроенной электроникой, работает в более широком диапазоне напряжений питания (4,75–30 В) и поддерживает программирование разрешения (вплоть до 1 мкм), направления счета и других параметров с помощью специализированных устройств PT5500 или PT8000.

Области применения

Магнитные датчики серии MS нашли широкое применение в различных отраслях промышленности благодаря своей надежности и точности. Они используются в металлорежущем и деревообрабатывающем оборудовании для контроля положения суппортов, шпинделей и других подвижных узлов. В упаковочных машинах эти датчики обеспечивают точное позиционирование механизмов подачи и дозирования. Промышленные прессы используют системы на базе датчиков MS для контроля хода ползуна и обеспечения безопасности технологического процесса. Кроме того, они применяются в автоматизированных складских системах, робототехнике и специализированном испытательном оборудовании.

Практические рекомендации для инженеров

При проектировании систем на основе датчиков серии MS следует учитывать ряд важных аспектов:

• Выбор магнитной ленты — для достижения максимальной точности системы (±25 мкм) необходима лента MB500/1-A-B-0,05. В менее критичных применениях можно использовать ленту с точностью ±50 мкм (MB500/1-A-B-0,1), что может быть более экономичным решением.
• Упрощение монтажа — для облегчения и ускорения процесса установки магнитной ленты рекомендуется использовать специальный монтажный инструмент ZB3054, который обеспечивает правильное позиционирование и натяжение ленты.
• Диагностика — модель MSC500 оснащена светодиодным индикатором состояния, что значительно упрощает процесс ввода в эксплуатацию и диагностику неисправностей. Индикатор отображает наличие питания, выходной сигнал и возможные ошибки работы.
• Экранирование — при прокладке кабелей в условиях сильных электромагнитных помех рекомендуется использовать экранированные кабели и соблюдать правила заземления для минимизации влияния помех на измерительные сигналы.

Сравнение с альтернативными технологиями

Магнитные датчики позиционирования серии MS конкурируют с другими типами измерительных систем, такими как оптические энкодеры и индуктивные системы. В сравнении с оптическими энкодерами магнитные системы SIKO демонстрируют повышенную устойчивость к загрязнениям и вибрациям, но могут уступать в максимально достижимой точности. Индуктивные системы обеспечивают аналогичную надежность в тяжелых условиях эксплуатации, но обычно имеют ограничения по максимальной длине измеряемого перемещения.

Заключение

Магнитные датчики серии MS от SIKO представляют собой готовые системные решения для точного линейного и углового позиционирования. Их ключевые преимущества включают компактность, высокую надежность, устойчивость к внешним воздействиям и способность работать на больших длинах. Для инженеров, занимающихся проектированием и модернизацией промышленного оборудования, эти датчики предлагают оптимальное сочетание передовой технологии, продуманной конструкции и практической ценности. Широкий спектр моделей и комплектующих позволяет подобрать решение для различных применений, от простых задач измерения перемещения до сложных систем с программируемыми параметрами.
