SIKO: Обзор серии магнитных линейных энкодеров MSK

Введение в серию MSK

Магнитные линейные энкодеры SIKO серии MSK представляют собой семейство высокоточных измерительных приборов, предназначенных для определения положения, скорости и ускорения подвижных узлов в промышленном оборудовании. В основе их работы лежит бесконтактный магнитный принцип, что обеспечивает существенные преимущества в условиях повышенной запыленности, вибрации и влажности по сравнению с традиционными оптическими системами. Устройства данной серии находят применение в станкостроении, автоматизации производственных линий, робототехнике и других областях, где требуется надежное и точное измерение линейных перемещений.

Принцип действия и ключевые преимущества технологии

Функционирование энкодеров серии MSK базируется на взаимодействии двух основных компонентов: подвижной считывающей головки и неподвижной магнитной шкалы. На магнитную шкалу с высокой точностью нанесена последовательность магнитных полюсов, образующая регулярную структуру. Считывающая головка, содержащая магниточувствительные элементы, перемещается вдоль шкалы, не вступая с ней в физический контакт, и фиксирует изменения магнитного поля. Эти данные преобразуются в цифровые сигналы, которые передаются в систему управления.

Главным достоинством магнитной технологии является ее высокая устойчивость к сложным условиям эксплуатации. Магнитные энкодеры сохраняют работоспособность при наличии загрязнений, таких как металлическая стружка, масло или абразивная пыль, которые часто выводят из строя оптические аналоги. Допустимый зазор между головкой и шкалой, достигающий в некоторых моделях 2 миллиметров, позволяет компенсировать возможные ошибки монтажа и механические перекосы, возникающие в процессе работы оборудования.

Широкий температурный диапазон функционирования, от -40°C до +85°C для отдельных модификаций, позволяет использовать эти датчики в неотапливаемых цехах или в условиях жаркого климата. Высокая степень защиты от пыли и влаги гарантирует сохранность и стабильность работы даже при интенсивной мойке оборудования или его эксплуатации на открытом воздухе.

Обзор модельного ряда и технические характеристики

Серия MSK включает в себя разнообразные модели, каждая из которых оптимизирована для решения определенного круга задач. Модельный ряд охватывает как компактные решения для ограниченного пространства, так и системы для измерения больших перемещений с высочайшей точностью.

MSK1000 для крупногабаритных систем

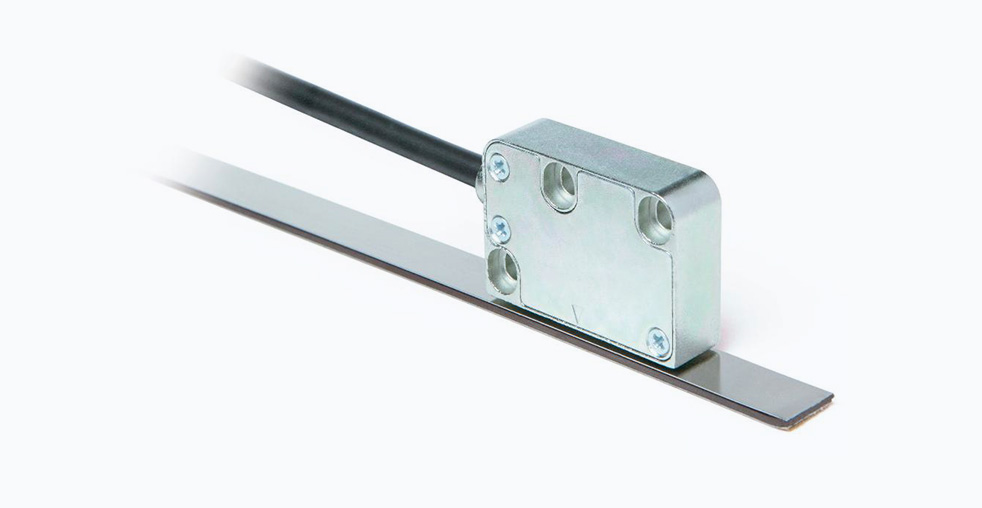

Модель MSK1000 предназначена для применения на протяженных производственных линиях и крупногабаритных станках. Ее отличительной чертой является возможность работы с магнитной лентой длиной до 100 метров. Устройство обеспечивает разрешение до 0,2 микрометра при максимальной скорости перемещения 16 метров в секунду. Конструкция считывающей головки из литого цинка или алюминия обеспечивает устойчивость к вибрациям с ускорением до 500 м/с².

MSK320R с резервированием каналов

Модель MSK320R оснащена двумя полностью независимыми измерительными каналами в одном корпусе. Каждый канал включает собственный сенсорный элемент и схему обработки сигнала, формируя два независимых выхода. Такая архитектура предназначена для применения в системах с повышенными требованиями к безопасности и отказоустойчивости, где выход из строя одного датчика не должен приводить к остановке всего технологического процесса.

MSK210 — компактное исполнение

Цифровой датчик MSK210 выполнен в компактном прямоугольном корпусе, что позволяет устанавливать его в условиях ограниченного пространства. Несмотря на малые габариты, устройство сохраняет все преимущества магнитной технологии и обеспечивает измерение в диапазоне 1 миллиметр, что делает его идеальным для задач точного позиционирования в малогабаритных механизмах.

MSK2000 — универсальное решение

Модель MSK2000 предлагает баланс между точностью, надежностью и стоимостью. Она обеспечивает линейное разрешение 0,25 миллиметра и работает в паре с магнитной лентой MB2000. Наличие дифференциального цифрового интерфейса и возможность выбора напряжения питания упрощают ее интеграцию в разнообразные промышленные системы управления.

Прочие модели серии

В серию также входят модели MSK200/1, MSK200P, MSK320, MSK400/1, MSK4000, MSK5000, MSK5000CAN и MSK500P, которые различаются по точности, интерфейсам связи, габаритам и специализированным функциям. Например, модели с индексом CAN оснащены интерфейсом CANopen, что упрощает их использование в распределенных системах автоматизации.

Конструктивные особенности и монтаж

Производитель предлагает комплексные решения для монтажа, включающие не только сами энкодеры, но и широкий спектр комплектующих.

Магнитные шкалы доступны в двух стандартных ширинах — 5 и 10 миллиметров. Пользователь может выбрать шкалу без реперных меток, с одиночной меткой или с периодически повторяющимися метками, которые служат для определения абсолютного положения на больших длинах. Для крепления шкалы можно использовать самоклеящийся слой, идущий в комплекте, либо механические крепления с помощью монтажных профилей. Алюминиевые защитные профили не только обеспечивают точную установку шкалы, но и защищают ее от механических повреждений.

Для точной и быстрой установки системы рекомендуется использовать специализированный монтажный инструмент, который обеспечивает правильное и стабильное позиционирование считывающей головки относительно магнитной шкалы. Подключение к системе управления может осуществляться непосредственно кабелем, поставляемым в бухтах длиной до 20 метров, либо через разъемные соединения.

Сравнительный анализ моделей

Рекомендации по выбору и применению

При подборе энкодера из серии MSK для конкретного применения следует учитывать несколько критически важных параметров.

Требуемая точность: Не всегда необходимо выбирать модель с максимально возможным разрешением. Для многих задач, таких как грубое позиционирование или измерение скорости, достаточно более низкого разрешения, что может сделать систему в целом более экономичной.

Длина измерения: Для коротких ходов подходят модели со встроенной шкалой, такие как MSK210. Для средних и длинных перемещений требуются системы с отдельной магнитной лентой. Следует учитывать, что с увеличением длины может незначительно снижаться точность позиционирования из-за температурных расширений и монтажных погрешностей.

Выходные сигналы и интерфейсы: Простые системы управления могут работать с аналоговыми или TTL-сигналами, тогда как для сложных распределенных систем предпочтительны сетевые интерфейсы, такие как CANopen. Наличие дифференциальных сигналов повышает помехозащищенность системы в условиях сильных электромагнитных помех.

Условия эксплуатации: При работе в условиях сильных вибраций следует выбирать модели с прочным литым корпусом. Для применений, связанных с частой мойкой или воздействием агрессивных сред, обязательным является наличие высокой степени защиты и коррозионно-стойкое исполнение.

Области применения

Благодаря своей надежности и точности, энкодеры серии MSK используются в самых разных отраслях промышленности.

• Металлообработка и станкостроение: Позиционирование суппортов, шпинделей и поворотных столов в токарных, фрезерных и шлифовальных станках.
• Деревообработка: Управление положением пильных узлов, фрез и других инструментов на деревообрабатывающих станках и автоматических линиях.
• Промышленные роботы и манипуляторы: Обратная связь по положению в линейных модулях и осях роботов.
• Упаковочное и полиграфическое оборудование: Синхронизация движения и контроль положения в условиях высокоскоростной работы.
• Автоматизация складских систем: Позиционирование грузоподъемников, кранов-штабелеров и транспортеров.
• Энергетика и тяжелое машиностроение: Мониторинг положения заслонок, затворов и других крупногабаритных механизмов.

Заключение

Линейные магнитные энкодеры SIKO серии MSK представляют собой хорошо зарекомендовавшее себя семейство измерительных систем, сочетающих в себе надежность магнитной технологии, высокую точность и адаптивность к различным промышленным условиям. Широкий модельный ряд позволяет инженерам и конструкторам выбрать оптимальное решение, точно соответствующее техническим требованиям конкретного применения — от компактных измерительных задач до многометровых систем позиционирования и критически важных систем с резервированием. Удобство монтажа, продуманная система компонентов и разнообразие интерфейсов делают эту серию практичным и долговечным выбором для модернизации и создания нового промышленного оборудования.
