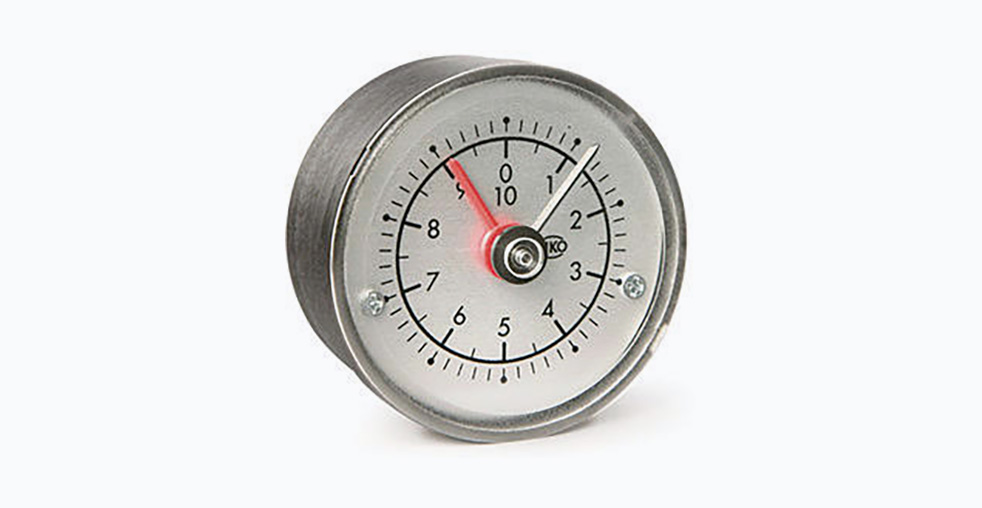

Аналоговые индикаторы положения SIKO Серии S, включающие модели S50/1, S70/1 и S80/1, представляют собой механические приборы для визуального контроля линейных и угловых перемещений в промышленных системах. Эти устройства находят применение в станкостроении, на производственных линиях, в прессовом оборудовании и измерительных стендах, где требуется надежная и интуитивно понятная индикация положения без необходимости электронной обработки сигнала. Принцип их действия основан на механическом преобразовании вращения входного вала в движение стрелки по циферблату с использованием гравитационного механизма, что обеспечивает автономность и независимость от источников электропитания для выполнения основной функции.
Устройство и принцип работы
Основу работы индикаторов Серии S составляет механический гравитационный механизм. Вращение от входного вала, который может быть соединен с подвижным узлом оборудования, через систему шестерен передается на стрелку. Ключевым элементом, обеспечивающим точность и стабильность показаний, является гравитационный компенсатор, который нивелирует влияние обратного люфта и гарантирует, что стрелка сохраняет свое положение даже при незначительных вибрациях. Конструкция вала указателя с двойной опорой подшипников значительно повышает жесткость системы, уменьшает радиальное биение и повышает общую устойчивость прибора к механическим нагрузкам, характерным для промышленной среды.
Детальный обзор модельного ряда
Модельный ряд Серии S предлагает решения для различных эксплуатационных условий и требований.
Модель S70/1
Данная модель выделяется своей конструкцией, ориентированной на работу в сложных условиях. Корпус изготовлен из ударопрочного пластика, армированного стекловолокном, что обеспечивает стойкость к механическим воздействиям и агрессивным производственным средам. Производитель предлагает несколько специализированных исполнений: пылезащищенное, предотвращающее попадание мелких частиц; водонепроницаемое, для работы в условиях повышенной влажности или при наличии обрызгивания; и маслонаполненное, которое исключает запотевание смотрового стекла и защищает внутренние механизмы при работе в средах с аэрозолями масел или охлаждающих эмульсий. Модель S70/1 оснащена надежным валом с двойной опорой.
Модели S50/1 и S80/1
Эти модели являются эволюционным развитием классических индикаторов SIKO. В них сохранен проверенный гравитационный принцип действия, но при этом внедрены инженерные улучшения, повышающие общую стабильность и долговечность работы. Конструкция была оптимизирована для обеспечения более плавного хода и снижения механического износа. Внешний дизайн соответствует современным эстетическим и эргономическим стандартам. Универсальность монтажа и широкий выбор передаточных чисел делают эти модели идеальным решением для массового применения в разнообразном оборудовании, где ключевыми факторами являются надежность, простота установки и удобство считывания показаний.
Ключевые технические и эксплуатационные характеристики
Помимо базового принципа действия, индикаторы Серии S обладают рядом важных для практикующего инженера характеристик.
- Диапазон передаточных чисел и шкалы: Доступен широкий выбор передаточных чисел, что позволяет адаптировать индикатор под конкретный диапазон измеряемых перемещений. Помимо стандартных шкал, возможна поставка приборов со специализированной градацией, например, для отображения количества деталей в цикле или других технологических параметров, что минимизирует вероятность ошибки оператора.
- Материал корпуса: Использование термопластика, армированного стекловолокном, обеспечивает исключительную прочность и устойчивость к деформациям, а также высокую стойкость к воздействию масел, смазок и многих растворителей, что критически важно для длительной эксплуатации в цеховых условиях.
- Универсальный монтаж: Конструкция всех моделей серии предназначена для установки в стандартное отверстие на панели управления или непосредственно на корпусе оборудования. Это упрощает процесс интеграции как в новые разработки, так и в ходе модернизации существующих систем.
Сравнительный анализ моделей серии S
Для наглядного сопоставления ключевых параметров различных моделей линейки ниже приведена сводная таблица.
| Модель | Материал корпуса | Степень защиты | Конструктивные особенности | Типичные области применения |
|---|---|---|---|---|
| S70/1 | Стеклонаполненный пластик | Пылезащищенное, водонепроницаемое, маслонаполненное исполнения | Вал с двойной опорой, усиленная конструкция | Металлорежущие станки, прессы, оборудование с наличием охлаждающих эмульсий и масел |
| S50/1 / S80/1 | Прочный пластик | Стандартная защита от загрязнений | Улучшенный механизм, современный дизайн | Общепромышленное оборудование, подъемные механизмы, системы визуализации технологических параметров |
Рекомендации по выбору и монтажу
Для оптимального выбора и долговечной работы индикатора положения Серии S рекомендуется учитывать следующие аспекты:
- Оценка рабочей среды: При наличии в зоне установки паров масел, аэрозолей охлаждающей жидкости или высокой запыленности целесообразно рассмотреть модель S70/1 в соответствующем защитном исполнении. Это предотвратит преждевременный износ механизма и обеспечит четкость показаний.
- Определение требований к шкале: Следует заранее определить необходимый диапазон измерений и тип шкалы. Использование специализированной шкалы, адаптированной под конкретный технологический процесс, может значительно повысить удобство работы оператора и снизить количество ошибок при считывании информации.
- Проектирование узла установки: Стандартизированный монтаж позволяет разрабатывать унифицированные посадочные места для различного оборудования на предприятии. Необходимо обеспечить соответствие посадочного отверстия размерам индикатора и надежно закрепить прибор с помощью штатного крепежа.
Заключение
Индикаторы положения SIKO Серии S являются примером эффективного применения механических решений в современной промышленности. Их надежность, обусловленная простотой конструкции и качеством изготовления, независимость от электропитания для базовой функции и удобство для оператора обеспечивают им стабильную востребованность. Эти приборы представляют собой практичный выбор для инженеров, ориентированных на создание и обслуживание долговечных и безотказных промышленных систем.
