SIKO: Серия тросовых энкодеров SG10

Тросовые энкодеры занимают важное место в системах промышленной автоматизации, обеспечивая точное измерение линейных перемещений в условиях, где применение других типов линейных датчиков затруднено. Серия тросовых энкодеров SIKO SG10 представляет собой семейство компактных и надежных устройств, предназначенных для решения широкого круга задач позиционирования. Принцип их действия основан на преобразовании линейного движения гибкого троса во вращательное движение измерительного барабана, которое затем считывается высокоточным датчиком. Это решение сочетает в себе простоту механической конструкции с современными электронными компонентами, что обеспечивает высокую надежность и долговечность.

Устройство и принцип работы

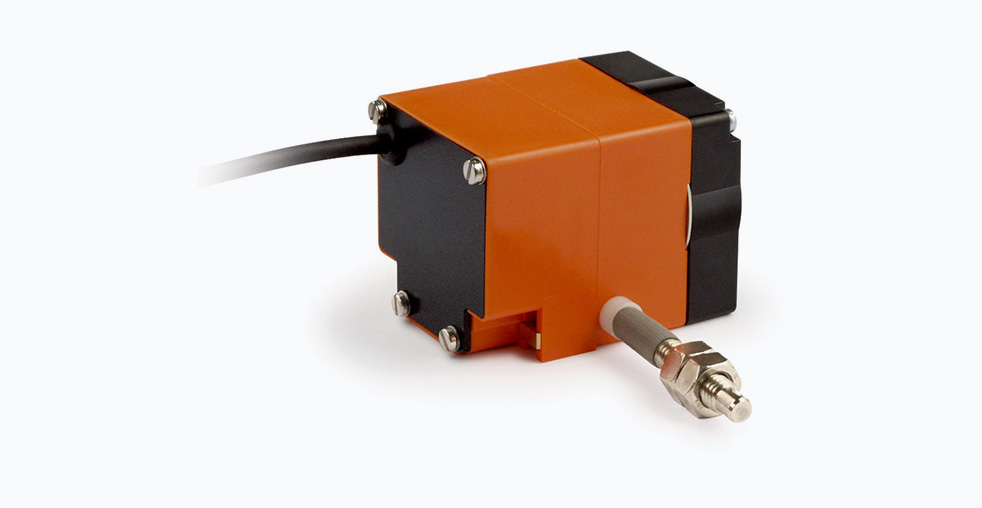

Конструктивно энкодер SG10 состоит из корпуса, изготовленного из прочного пластика, армированного стекловолокном, внутри которого размещен пружинный механизм для автоматического сматывания троса и измерительный узел. Трос диаметром 0,45 мм изготовлен из высокопрочной стали с полимерным покрытием, обеспечивающим защиту от абразивного износа. При вытягивании троса происходит вращение точно сбалансированного барабана, связанного с датчиком положения. В зависимости от модификации, для преобразования вращения в электрический сигнал могут использоваться различные технологии.

Технологии измерения и интерфейсы

Серия SG10 предлагает несколько вариантов технологий измерения, что позволяет выбрать оптимальное решение для конкретных условий применения и требований к системе управления.

Технические характеристики

Энкодеры SG10 выпускаются в двух основных модификациях, отличающихся максимальной длиной измерения. Базовая модель обеспечивает измерение перемещений до 1000 мм, а модификация с увеличенным диапазоном — до 2000 мм. Корпус устройства обладает высокой степенью защиты, что позволяет эксплуатировать его в условиях производственных цехов. Конструкция обеспечивает минимальный изгиб троса при его выходе из корпуса, что повышает точность измерений и снижает механический износ.

Ключевые преимущества и особенности

Основным преимуществом серии SG10 является ее универсальность, достигаемая за счет широкого выбора интерфейсов выходного сигнала. Это позволяет использовать один и тот же базовый измерительный прибор в системах с различной архитектурой управления без применения дополнительных преобразователей сигналов. Компактные габаритные размеры делают энкодер особенно подходящим для установки в условиях ограниченного пространства, где применение других типов линейных датчиков, таких как магнитострикционные или ультразвуковые, было бы невозможно или экономически нецелесообразно.

Прочная конструкция корпуса обеспечивает устойчивость к механическим воздействиям, включая ударные нагрузки и вибрации, характерные для промышленной среды. Использование материалов, устойчивых к воздействию масел и охлаждающих жидкостей, расширяет возможности применения энкодеров в металло- и деревообрабатывающей промышленности.

Практические аспекты применения

При проектировании системы с использованием тросового энкодера SG10 необходимо учитывать несколько важных факторов. Правильная установка предполагает надежное крепление корпуса датчика и обеспечение соосности направления движения троса с измеряемым объектом. Рекомендуется избегать значительных боковых нагрузок на трос, которые могут привести к преждевременному износу и снижению точности измерений. Для обеспечения стабильных показаний важно соблюдать рекомендованные производителем скорости вытягивания троса.

Интеграция энкодера в систему управления существенно упрощается благодаря стандартным промышленным интерфейсам. Аналоговые выходы напрямую подключаются к входам программируемых логических контроллеров, а инкрементальные энкодеры совместимы с большинством систем ЧПУ и сервоусилителей. Это исключает необходимость в использовании промежуточных преобразователей и снижает общую стоимость системы.

Области применения

Благодаря сочетанию компактности, надежности и универсальности, тросовые энкодеры SG10 нашли применение в различных отраслях промышленности:

• Автоматизация производственных линий: контроль положения подвижных элементов конвейерных систем, позиционирование роботизированных манипуляторов, измерение длины материала.
• Обрабатывающие станки: контроль перемещения суппортов, режущих головок, позиционирование рабочих столов в станках для обработки металла и дерева.
• Подъемно-транспортное оборудование: определение высоты подъема грузозахватных устройств, ограничение хода крановых систем, позиционирование лифтов.
• Специальное технологическое оборудование: использование в испытательных стендах, измерительных комплексах и научно-исследовательских установках.

Сравнительный анализ с продукцией других производителей

На рынке тросовых энкодеров продукция SIKO серии SG10 занимает определенную нишу. Для объективной оценки рассмотрим особенности решений нескольких производителей:

• SIKO SG10: отличается компактными размерами, широким выбором интерфейсов, диапазоном измерений до 2000 мм.
• Turck BL: предлагает модели с аналогичными интерфейсами, но в более крупном корпусе, при этом обеспечивая возможность измерений на больших длинах.
• Micro-Epsilon: специализируется на высокоточных решениях с повышенной разрешающей способностью, что определяет их применение в задачах, требующих особой точности.
• Gefran: предлагает тросовые энкодеры с взрывозащищенным исполнением для применения в опасных производственных условиях.

Перспективы развития технологии

Развитие тросовых энкодеров, включая серию SG10, движется в направлении повышения точности измерений, увеличения срока службы механических компонентов и расширения функциональных возможностей. Одним из заметных трендов является внедрение интеллектуальных функций, таких как встроенная диагностика состояния устройства, самокалибровка и возможность удаленного мониторинга параметров. Совершенствование материалов троса и механизма его сматывания направлено на обеспечение стабильной работы в условиях повышенных динамических нагрузок и экстремальных температур.

Тросовый энкодер SIKO SG10 представляет собой сбалансированное решение для задач линейного позиционирования, сочетающее проверенную временем механическую конструкцию с современными электронными компонентами. Его универсальность, надежность и простота интеграции делают его практичным выбором для модернизации существующих и создания новых автоматизированных систем в различных отраслях промышленности.
