SIKO: Серия тросовых энкодеров SG20

Введение в тросовые энкодеры серии SG20 от SIKO

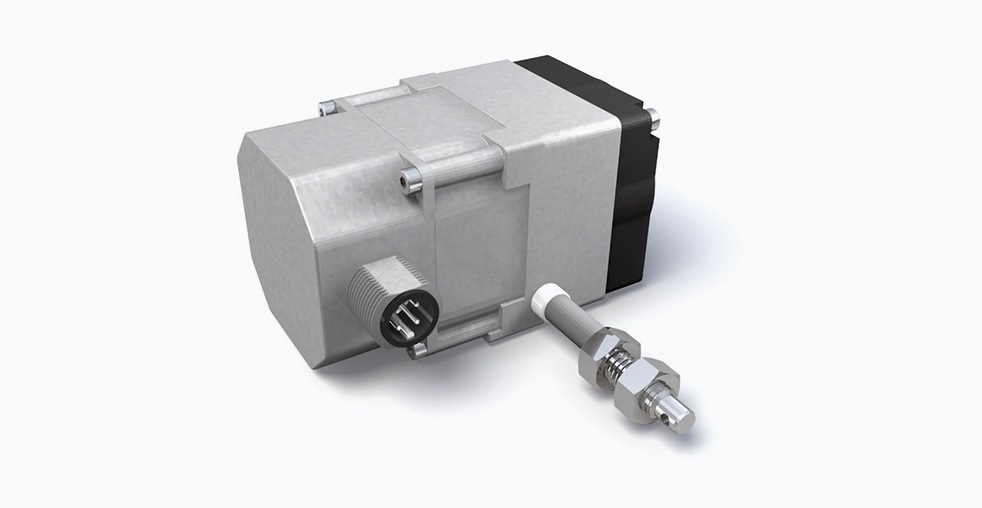

Тросовый энкодер SIKO SG20 представляет собой измерительный прибор, предназначенный для преобразования линейного перемещения в электрический сигнал. Устройство находит применение в системах автоматизации, машиностроении, станкостроении и других областях, где требуется точный контроль положения подвижных узлов. Принцип действия основан на механическом преобразовании: измерительный трос, закрепленный на движущемся объекте, наматывается на барабан, связанный с вращающимся датчиком. Это вращение преобразуется в стандартизированный электрический сигнал, пропорциональный пройденному расстоянию.

Конструкция и принцип работы

Конструкция энкодера SG20 включает несколько ключевых компонентов. Основным чувствительным элементом служит трос из нержавеющей стали диаметром 0,45 мм, имеющий пластиковое покрытие для защиты от абразивного износа. Трос наматывается на прецизионный барабан, механически соединенный с измерительной системой. В зависимости от модификации, в устройстве может применяться потенциометрическая или магнитная технология измерения.

Корпус устройства изготовлен из цинкового сплава, что обеспечивает механическую прочность и устойчивость к вибрациям. Степень защиты IP65 гарантирует полную защиту от контакта с пылью и защиту от струй воды с любого направления, что позволяет эксплуатировать энкодер в промышленных условиях с повышенной запыленностью и влажностью.

Технические характеристики и модификации

Серия SG20 предлагает различные варианты исполнения, отличающиеся типом выходного сигнала, длиной измерения и рабочими параметрами. Максимальная длина измерения составляет 2000 мм. Абсолютная точность прибора составляет ±0,35% от измеряемого расстояния, при этом повторяемость позиционирования достигает ±0,15 мм.

Максимальная скорость перемещения троса ограничена 1 м/с. Сила натяжения троса зависит от температурного режима: для стандартного диапазона температур T1 (-10…+80 °C) допустимое натяжение составляет 2 Н, а для расширенного диапазона T2 (-40…+80 °C) — 11 Н.

Области применения

Благодаря сочетанию точности, надежности и компактных размеров, энкодеры SG20 применяются в различных отраслях промышленности. В станках с числовым программным управлением они используются для позиционирования суппортов, шпинделей и других подвижных узлов. В металлургии и деревообработке эти устройства служат для контроля уровня и длины материалов. Упаковочное оборудование использует энкодеры для точного позиционирования режущих механизмов и систем подачи.

Испытательные стенды и полигоны применяют SG20 благодаря их вибростойкости и широкому температурному диапазону. Мобильная техника, работающая в условиях вибрации и перепадов температур, также использует эти энкодеры для контроля положения гидравлических цилиндров и других исполнительных механизмов.

Особенности выбора и монтажа

При выборе модификации энкодера SG20 следует учитывать несколько факторов. Для работы при отрицательных температурах ниже -10 °C необходимо выбирать модель с индексом T2, рассчитанную на диапазон от -40 °C до +80 °C. Длина измерительного троса должна выбираться с запасом относительно хода подвижного узла.

Монтаж устройства требует обеспечения правильного направления подвода троса — он должен входить в корпус без перегибов и с минимальным трением. Доступны различные варианты крепления троса: с резьбовым наконечником или с крюком. Электрическое подключение может осуществляться с разных сторон корпуса, что упрощает интеграцию в оборудование.

Эксплуатация и техническое обслуживание

Эксплуатация энкодеров SG20 не требует специального технического обслуживания при соблюдении условий, указанных в технической документации. Рекомендуется периодически проверять целостность троса и отсутствие механических повреждений корпуса. При длительной эксплуатации в условиях повышенной запыленности может потребоваться очистка области входа троса в корпус.

Устройство устойчиво к типичным промышленным помехам, однако при прокладке сигнальных кабелей рекомендуется соблюдать общие правила для аналоговых сигналов: избегать параллельной прокладки с силовыми линиями и использовать экранированные кабели с заземлением экрана.
