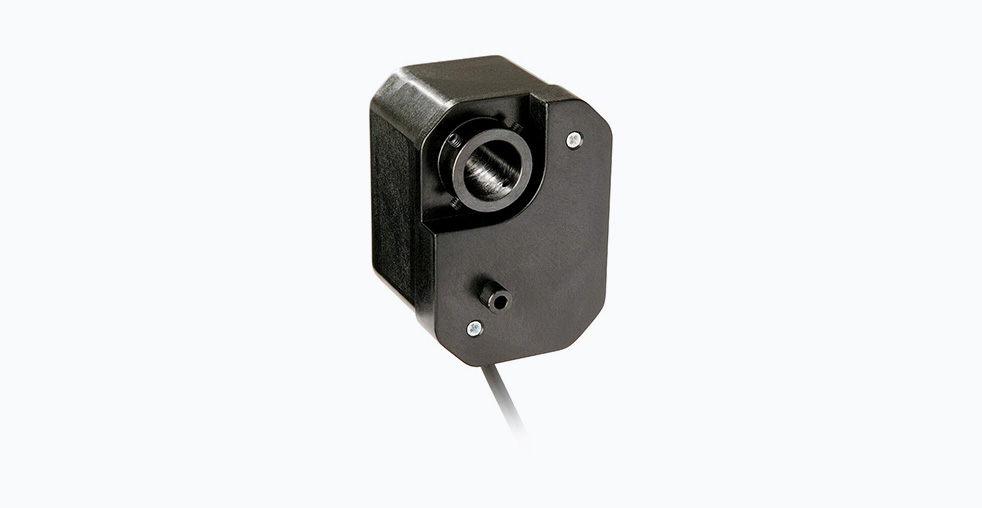

SIKO: Серия зубчатых потенциометров GP02

Введение в серию потенциометров SIKO GP02

Серия зубчатых потенциометров SIKO GP02 представляет собой семейство компактных абсолютных датчиков угла поворота, предназначенных для точного позиционирования и измерения углов в условиях ограниченного монтажного пространства. Эти устройства находят применение в различных отраслях промышленности, включая машиностроение, робототехнику, автомобильную промышленность и автоматизацию производственных процессов, где важны точность, надежность и простота установки.

Принцип действия и конструктивные особенности

SIKO GP02 функционирует как абсолютный датчик угла поворота, комбинирующий потенциометрическую измерительную технологию с редукторной передачей. Принцип действия основан на преобразовании механического вращения в электрический сигнал посредством потенциометрической системы, состоящей из резистивного элемента и подвижного контакта.

Конструктивной особенностью устройства является сквозной полый вал диаметром 14 мм, который позволяет осуществлять монтаж непосредственно на вал механизма без необходимости использования дополнительных соединительных элементов. Редукторная передача с широким диапазоном передаточных чисел обеспечивает адаптацию датчика к различным диапазонам измерения углов, что значительно расширяет область его применения.

Технические характеристики и варианты исполнения

Механические параметры

• Диаметр корпуса: 14 мм
• Сквозной полый вал: 14 мм
• Максимальная скорость вращения: до 500 об/мин (зависит от передаточного числа)
• Механический срок службы: 1×10⁶ оборотов
• Класс защиты: IP52
• Диапазон рабочих температур: от 0°C до +80°C

Электрические параметры

В зависимости от типа потенциометра доступны различные электрические характеристики:

Для применения в промышленных системах автоматизации доступна версия с преобразователем сигнала, обеспечивающая аналоговый выход 4-20 мА при рабочем напряжении 24 В DC с допуском ±20%.

Преимущества и особенности применения

Адаптивность и универсальность

Широкий выбор передаточных чисел редуктора, доступных в диапазоне от 0,2 до 128, позволяет точно настроить датчик под конкретную измерительную задачу без изменения конструкции привода. Эта особенность особенно ценна при модернизации существующего оборудования, где возможности изменения механической части ограничены.

Простота монтажа и обслуживания

Конструкция с полым валом значительно упрощает установку устройства на вал механизма без необходимости использования сложных креплений или соединительных муфт. Это сокращает время монтажа и снижает требования к квалификации монтажного персонала.

Соотношение технических характеристик и экономической эффективности

При доступной стоимости, GP02 предлагает высокую точность измерения — до ±0,1% для специализированных исполнений. Такой баланс делает его экономически эффективным решением для задач, где применение более дорогостоящих энкодеров нецелесообразно.

Практические аспекты применения и выбора

Критерии выбора модели

При выборе конкретной модели GP02 необходимо учитывать несколько ключевых параметров:

• Требуемое передаточное число редуктора
• Тип потенциометра в зависимости от требуемой точности измерения
• Номинальное сопротивление
• Необходимость использования преобразователя сигнала
• Требуемая длина кабеля

Рекомендации по эксплуатации

Для обеспечения длительной и надежной работы устройства следует соблюдать следующие условия:

• Работа в пределах установленного температурного диапазона 0-80°C
• Исключение возможности образования конденсата
• Соблюдение максимальной скорости вращения 500 об/мин
• Учет механического полного хода при монтаже

Сравнительный анализ с аналогичными решениями

В сравнении с потенциометрами других производителей, таких как Novotechnik или Bourns, серия GP02 демонстрирует схожие технические характеристики по точности и надежности, при этом предлагая уникальное сочетание компактных размеров и широкого диапазона передаточных чисел. Конструкция с полым валом обеспечивает преимущество в простоте монтажа по сравнению с моделями, требующими использования дополнительных соединительных элементов.

Области применения и перспективы использования

Серия GP02 применяется в различных промышленных системах, включая:

• Системы позиционирования в станкостроении
• Робототехнические комплексы
• Автомобильные системы управления
• Медицинское оборудование
• Системы автоматизации зданий

Универсальность интерфейсов, включая потенциометрический выход и токовую петлю 4-20 мА, обеспечивает простоту интеграции как в системы с аналоговыми входами, так и в современные автоматизированные системы управления технологическими процессами.

Заключение

Серия зубчатых потенциометров SIKO GP02 демонстрирует практическую ценность аналоговых измерительных решений в современной промышленности. Сочетание надежности потенциометрической технологии с гибкостью редукторной передачи позволяет создавать экономичные измерительные системы с точно настроенными параметрами под конкретную технологическую задачу. Для инженеров, сталкивающихся с задачей точного измерения угла поворота в условиях ограниченного бюджета и пространства, GP02 представляет собой сбалансированное решение с оптимальным соотношением технических характеристик и надежности.
