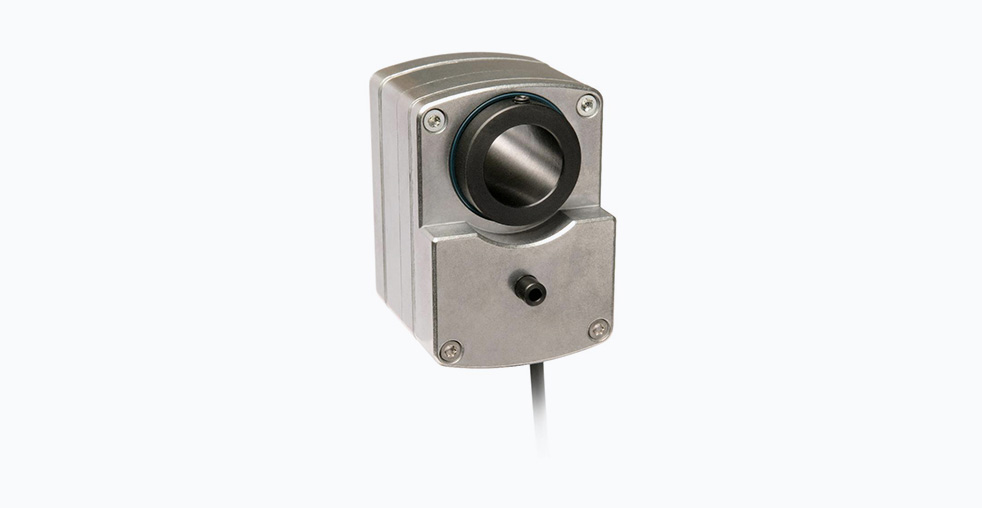

SIKO: Серия зубчатых потенциометров GP09

Серия зубчатых потенциометров SIKO GP09 представляет собой датчики угла поворота, предназначенные для задач абсолютного позиционирования в сложных промышленных условиях. Эти устройства преобразуют механическое вращение в стандартизированный электрический сигнал, что позволяет точно контролировать положение исполнительных механизмов. Конструкция с полым валом, встроенная фрикционная муфта и возможность масляного заполнения для высокой степени защиты обуславливают их применение в таких областях, как машиностроение, гидравлические системы, робототехника и автоматизация технологических процессов, где требуются надежность и долговечность.

Принцип действия и конструктивные особенности

В основе работы потенциометров серии GP09 лежит редукторный механизм, соединенный с многооборотным потенциометром. Вращение входного вала через зубчатую передачу преобразуется во вращение движка потенциометра, что позволяет измерять углы поворота, значительно превышающие 360 градусов. Ключевые инженерные решения, заложенные в конструкцию, направлены на повышение надежности и адаптивности устройства к различным условиям эксплуатации.

• Редукторный механизм: Широкий выбор передаточных чисел позволяет одному и тому же базовому датчику покрывать различные диапазоны измерения. Это обеспечивает гибкость при интеграции устройства в кинематические схемы без изменения конструкции привода.
• Фрикционная муфта: Встроенная муфта проскальзывания защищает внутренний механизм потенциометра от повреждений при достижении предельных углов поворота или в случае заклинивания связанного с ним исполнительного механизма.
• Полый вал: Конструкция со сквозным отверстием упрощает монтаж, позволяя устанавливать датчик непосредственно на вал устройства, что повышает общую жесткость и точность системы позиционирования.

Технические характеристики

Для проектировщиков и инженеров важны точные параметры, определяющие возможность применения устройства в конкретной системе. Ниже приведены основные технические характеристики серии GP09.

Типы потенциометров в серии GP09

Серия GP09 включает несколько типов потенциометров, которые различаются по точности и внутреннему устройству, что позволяет выбрать оптимальное решение для конкретной задачи.

• Type 01: Стандартное исполнение с одной спиралью, подходящее для применений, где не требуется высокая точность. Допуск линейности составляет ±1%.
• Type 02: Исполнение с десятью спиралями и проволочным резистивным элементом, обеспечивающее улучшенную точность по сравнению с Type 01.
• Type 03/0.1: Высокоточное исполнение с десятью спиралями и гибридным резистивным элементом, характеризующееся допуском линейности ±0.1%. Предназначено для задач, требующих максимальной точности позиционирования.

Особенности применения и монтажа

Успешное использование потенциометров GP09 требует учета ряда практических аспектов, связанных с их настройкой и установкой.

При заказе исполнения с классом защиты IP68, которое предполагает заполнение корпуса маслом, последующее вскрытие устройства не допускается. Все необходимые регулировки, такие как калибровка выходного сигнала, должны быть выполнены до процедуры герметизации.

Для версий с аналоговым выходом по напряжению (0…10 В) рекомендуется подключать нагрузочный резистор номиналом от 2 до 10 кОм для обеспечения точной установки начального нулевого значения. Также необходимо контролировать, чтобы выходной ток не превышал допустимого значения, обычно составляющего 15 мА, для предотвращения повреждения внутреннего преобразователя сигнала.

Сравнение с аналогами

На рынке промышленных потенциометров серия SIKO GP09 занимает определенную нишу. Конструкция GP09 с полым валом и фрикционной муфтой представляет собой специализированное решение, сфокусированное на удобстве монтажа и защите от механических перегрузок, что выделяет его в рамках данного сегмента.

Потенциометры серии SIKO GP09 являются специализированными измерительными приборами, сочетающими в себе традиционный, отработанный принцип действия с современными инженерными решениями. Модульность конструкции, широкий диапазон передаточных чисел, вариативность выходных сигналов и высокая степень защиты делают это семейство устройств релевантным для широкого спектра задач в области промышленной автоматизации, где критически важны надежность, простота интеграции и устойчивость к сложным условиям окружающей среды.
