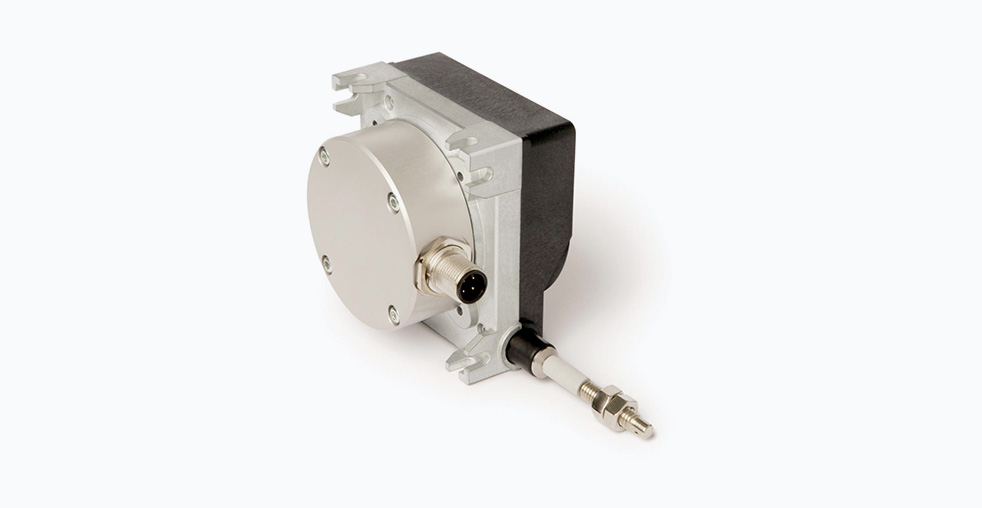

Датчик положения SIKO SG30: технические характеристики и применение

Датчик положения SIKO SG30 представляет собой серийный измерительный прибор, предназначенный для точного определения линейного перемещения объектов. Данное устройство относится к категории тяговых потенциометров, основная функция которых — преобразование механического перемещения в стандартизированный электрический сигнал. Благодаря своей конструкции и техническим характеристикам, SG30 нашел широкое применение в различных отраслях промышленности и автоматизации.

Принцип действия и конструкция

Принцип работы датчика SG30 основан на механическом измерении длины. Внутри корпуса устройства расположен измерительный механизм, с которым соединен высокопрочный стальной трос. При вытягивании троса происходит преобразование линейного перемещения в изменение электрического сигнала. В зависимости от модификации, выходным сигналом может быть напряжение, сила тока или изменение сопротивления.

Конструкция датчика включает несколько ключевых компонентов: прочный корпус, измерительный трос с системой намотки и встроенный преобразователь. Корпус выполнен из цинкового сплава и ударопрочного пластика, что обеспечивает защиту от механических воздействий и коррозии. Сила вытягивания троса составляет не менее 9 Н, что гарантирует стабильность работы при внешних воздействиях.

Технические характеристики

Датчик SG30 предлагает набор технических параметров, которые делают его подходящим для решения разнообразных задач в промышленной автоматизации.

Типы выходных сигналов

Производитель предлагает три основные модификации датчика SG30 с различными типами выходных сигналов:

• Потенциометрический выход (P10) — сопротивление 10 кОм, линейность ±0,25%, максимальная мощность 2 Вт при температуре 70°C
• Токовый выход (MWI) — аналоговый сигнал 4…20 мА, рабочее напряжение 7…30 В постоянного тока
• Выход напряжения (MWU) — аналоговый сигнал 0…10 В постоянного тока, рабочее напряжение 15…28 В постоянного тока

Сферы применения

Универсальность технических характеристик позволяет использовать датчик SG30 в различных областях промышленности и автоматизации:

• Подъемно-транспортное оборудование — контроль положения грузовой тележки мостовых кранов, определение высоты подъема груза
• Складская автоматизация — позиционирование перемещающихся устройств в автоматизированных складских системах и стеллажных комплексах
• Промышленные производственные линии — контроль перемещения узлов и механизмов в станках и технологическом оборудовании
• Сценическое и выставочное оборудование — точное позиционирование подвижных элементов сцены, декораций и выставочных конструкций
• Сельскохозяйственная техника — контроль положения рабочих органов и навесного оборудования

Особенности монтажа и эксплуатации

Конструкция датчика SG30 предусматривает несколько вариантов монтажа, что позволяет оптимально интегрировать устройство в различные системы. Электрическое подключение может быть ориентировано в четырех направлениях относительно выхода троса, обеспечивая гибкость при прокладке кабелей.

Ключевые рекомендации по установке

• Направление вытягивания троса должно совпадать с продольной осью датчика для обеспечения максимального срока службы и точности измерений
• Рекомендуется устанавливать начальное положение после вытягивания троса примерно на 5 мм от крайней точки для предотвращения ударных нагрузок на механизм
• Максимальная длина соединительного кабеля составляет 30 метров для моделей с потенциометрическим и токовым выходом, и 20 метров — для версии с выходом по напряжению
• При монтаже следует избегать боковых нагрузок на трос и обеспечить его свободное перемещение без перегибов

Конфигурация и варианты исполнения

При выборе датчика SG30 для конкретного применения доступны различные варианты конфигурации:

• Диапазон измерений — доступны стандартные длины измерения: 2000, 2500 или 3000 мм
• Тип крепления троса — резьбовая подвеска, крюк или крепежное кольцо
• Материал троса — нержавеющая сталь диаметром 0,6 мм или версия с пластиковым покрытием диаметром 0,61 мм
• Положение электрического подключения — возможность выбора ориентации разъема относительно направления выхода троса

Сравнение с аналогами

На рынке датчиков положения представлены продукты различных производителей, таких как ASM, Novotechnik и Gefran. Каждый производитель предлагает решения с различными характеристиками. Датчики серии SG30 отличаются комбинацией таких параметров, как степень защиты IP65, широкий температурный диапазон и вариативность монтажа. В сравнении с некоторыми аналогами, SG30 предлагает большую длину измерения при сохранении компактных габаритов корпуса.

Эксплуатационные преимущества

К основным преимуществам датчика SG30 относятся продуманная конструкция, обеспечивающая длительный срок службы, и простота интеграции в существующие системы управления. Система защиты от конденсата, включающая запираемые вентиляционные отверстия, и высокая степень герметичности в месте выхода троса позволяют эксплуатировать устройство в условиях повышенной влажности. Стабильность выходного сигнала и высокая повторяемость измерений обеспечивают надежную работу в продолжительном режиме.

Заключение

Датчик положения SIKO SG30 представляет собой надежное решение для задач линейного позиционирования в различных отраслях промышленности. Сочетание технических характеристик, вариативности исполнения и простоты монтажа делает этот датчик подходящим для применения в системах, где требуются точные и стабильные измерения положения на больших расстояниях. Универсальность выходных сигналов позволяет интегрировать устройство в различные системы управления, обеспечивая гибкость при проектировании автоматизированных комплексов.
