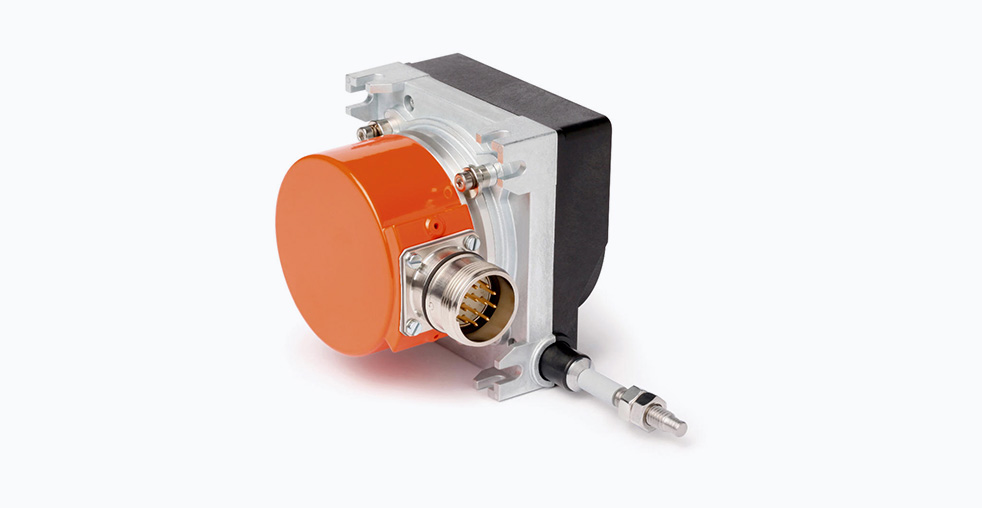

Датчик положения SIKO SG31: обзор и технические характеристики

В области промышленной автоматизации и контроля технологических процессов существует устойчивый спрос на оборудование для точного измерения линейных перемещений. Устройства такого рода должны отличаться высокой надежностью, простотой интеграции в существующие системы и компактными размерами. Продукт немецкой компании SIKO, проводной датчик положения SG31, полностью соответствует перечисленным требованиям и нашел широкое применение в различных отраслях промышленности.
Принцип действия и конструктивные особенности
Датчик положения SIKO SG31 относится к классу устройств с вытяжным проводом. Принцип его работы основан на преобразовании линейного перемещения объекта во вращательное движение, которое впоследствии преобразуется в электрический сигнал. Измерительный трос, закрепленный на движущемся объекте, наматывается на вращающийся барабан, кинематически связанный с валом поворотного энкодера. Энкодер, установленный внутри корпуса датчика, преобразует угол поворота вала в цифровой или аналоговый сигнал, пропорциональный пройденному расстоянию.
Конструкция датчика разработана с учетом эксплуатации в сложных промышленных условиях. Корпус устройства оснащен системой вентиляционных отверстий, снабженных поворотными заслонками. Эта особенность позволяет оператору вручную регулировать степень вентиляции внутреннего пространства датчика, обеспечивая эффективный отвод конденсата и влаги. Подобное решение значительно повышает устойчивость прибора к резким перепадам температуры и повышенной влажности, что напрямую влияет на его долговечность.
Ключевые технические характеристики
Датчик SG31 обладает рядом параметров, которые определяют его применимость в различных задачах.
- Диапазон измерений: Максимальная длина измерения составляет 3000 миллиметров, что охватывает потребности многих приложений в области внутризаводской логистики и автоматизации производственных линий.
- Совместимость: Устройство спроектировано для совместной работы со стандартными поворотными энкодерами, использующими фланцевое крепление диаметром 58 миллиметров. Это позволяет инженерам выбирать между инкрементальными и абсолютными моделями энкодеров в зависимости от требований к точности и типу выходного сигнала.
- Требования к энкодеру: Для обеспечения корректной работы и долговечности механизма, устанавливаемый энкодер должен иметь пусковой и рабочий крутящий момент не более 3 Н·см. Также необходимо обеспечить точную соосность валов энкодера и измерительного барабана.
- Надежность: Устройство характеризуется как прочное и компактное, что позволяет использовать его в условиях повышенной вибрации и в ограниченном пространстве.
Практические аспекты монтажа и эксплуатации
Процесс установки и ввода в эксплуатацию датчика SG31 интуитивно понятен для квалифицированного специалиста.
Монтаж поворотного энкодера осуществляется с помощью сервозажимов и специальной соединительной муфты. Энкодер устанавливается в корпус до уровня фланца и надежно фиксируется, что обеспечивает быструю и безошибочную сборку.
Для повышения гибкости при проектировании измерительных систем предусмотрена возможность использования направляющих роликов. Эти аксессуары позволяют изменять траекторию движения измерительного троса, обходя препятствия и оптимизируя компоновку оборудования. При этом важно соблюдать правило: коннектор на конце измерительного провода не должен проходить через направляющий ролик, так как это может привести к его механическому повреждению и выходу из строя всей системы.
Сравнительный анализ с аналогами
На рынке представлено несколько продуктов, схожих по назначению с SIKO SG31. Например, проводные датчики от компании Turck или ASM Sensors. Каждое решение имеет свои особенности.
Производитель / Модель | Ключевые особенности | Максимальная длина измерения |
---|---|---|
SIKO SG31 | Стандартное фланцевое крепление 58 мм, система вентиляции корпуса | 3000 мм |
Turck QS18 | Компактный корпус, возможность работы в тяжелых условиях | До 50000 мм (в зависимости от модификации) |
ASM WS/WE 58 | Модульная конструкция, совместимость с различными энкодерами | До 10000 мм |
Как видно из таблицы, SG31 предлагает сбалансированное решение для задач средней сложности, в то время как конкурирующие продукты могут охватывать либо более широкий, либо, наоборот, более узкий спектр применений.
Сферы применения
Благодаря своим характеристикам, датчик SIKO SG31 используется в разнообразных отраслях.
- Складская логистика: Точное позиционирование грузоподъемников, транспортировочных тележек и автоматизированных систем складирования.
- Подъемно-транспортное оборудование: Контроль высоты подъема крюка или вылета стрелы на мостовых и козловых кранах.
- Автоматизация производственных линий: Измерение положения кареток, подъемных механизмов и подвижных порталов в станках и роботизированных комплексах.
- Сельскохозяйственная и строительная техника: Мониторинг положения рабочих органов и выдвижных элементов.
Заключение
Проводной датчик положения SIKO SG31 представляет собой законченное инженерное решение для задач линейных измерений. Сочетание простого и надежного принципа действия, продуманной конструкции, адаптированной к сложным условиям, и стандартизированного интерфейса для подключения делает его универсальным инструментом для системного интегратора и технолога. Устройство демонстрирует свою эффективность в ситуациях, где требуется компактность, устойчивость к внешним воздействиям и простота монтажа.
