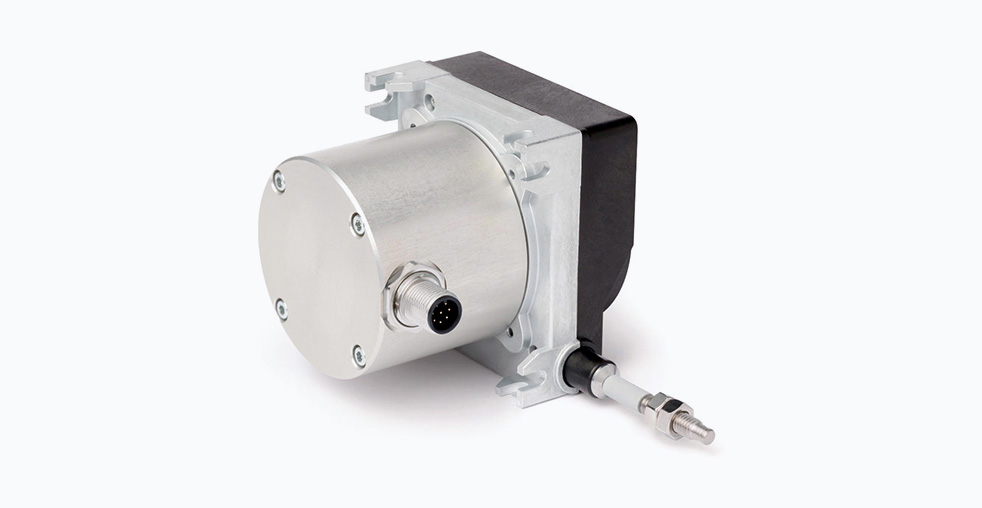

Датчик перемещения SIKO SG32: технические характеристики и применение

Датчик измерения перемещения SIKO SG32 представляет собой высокоточное и надежное устройство, предназначенное для эксплуатации в сложных промышленных условиях. Этот прибор сочетает в себе компактные габариты, простоту установки и возможность измерения на значительных расстояниях, что делает его универсальным решением для множества отраслей промышленности.

Принцип действия и конструктивные особенности

Датчик SG32 относится к классу энкодеров с проводным приводом. Его основным рабочим элементом является прочный измерительный трос из нержавеющей стали, который в некоторых модификациях может иметь пластиковое покрытие для дополнительной защиты от внешних воздействий. Трос вытягивается с усилием не менее 9 Н, а максимальная скорость его перемещения достигает 800 мм/с.

Конструкция устройства тщательно продумана для обеспечения длительного срока службы:

• Корпус: изготовлен из литого под давлением цинка и высокопрочного пластика, что обеспечивает защиту электронного блока по стандарту IP65. Это гарантирует полную защиту от проникновения пыли и струй воды с любого направления.
• Дренажные и вентиляционные отверстия: предусмотрена возможность их блокировки, что дополнительно повышает устойчивость прибора к неблагоприятным воздействиям окружающей среды.
• Электрическое подключение: осуществляется через 8-контактный разъем M12, что стандартизирует процесс подключения и снижает вероятность ошибок при монтаже.

Технические характеристики

В следующей таблице представлены ключевые параметры датчика SG32, которые являются основой для технического обоснования выбора.

Анализ преимуществ для практического применения

Датчик SG32 обладает рядом существенных преимуществ, которые делают его привлекательным решением для различных промышленных задач:

• Резервированная система — наличие двух независимых выходных сигналов (два аналоговых выхода 4…20 мА или два потенциометра) является ключевым преимуществом для систем, требующих повышенной отказоустойчивости. Это позволяет организовать резервный канал измерения или диагностировать сбой основного канала без прерывания рабочего процесса.
• Универсальность монтажа — производитель предусмотрел несколько вариантов установки датчика, включая различные направления выхода провода. Эта особенность значительно упрощает интеграцию устройства в ограниченном пространстве промышленного оборудования.
• Оптимальное соотношение точности и надежности — абсолютная точность ±0,35% и высокая повторяемость ±0,15 мм делают SG32 подходящим для задач, где критически важна стабильность показаний при циклических операциях, а не только абсолютная погрешность измерений.
• Долговечность конструкции — использование качественных материалов и продуманная конструкция обеспечивают длительный срок службы даже в условиях интенсивной эксплуатации.

Сравнение с аналогами

При сравнении датчика SIKO SG32 с аналогичными устройствами других производителей, таких как Turck, Balluff и Pepperl+Fuchs, можно выделить следующие особенности:

Сферы применения

Благодаря своей надежной конструкции и точным измерениям, датчик SG32 находит применение в различных областях промышленности:

• Подъемно-транспортное оборудование: контроль положения грузозахватных устройств, автоматизация складских систем, мониторинг положения крановых механизмов.
• Сценическое и театральное оборудование: точное позиционирование декораций, световых и звуковых приборов, управление движением сценических элементов.
• Общее машиностроение: применение в станках и производственных линиях, где требуется точное линейное измерение в жестких производственных условиях.
• Автомобильная промышленность: использование в испытательных стендах и производственных линиях для контроля перемещений.
• Сельскохозяйственная техника: мониторинг положения рабочих органов в сложных условиях эксплуатации.

Рекомендации по выбору и эксплуатации

При выборе и внедрении датчика SG32 следует учитывать несколько важных аспектов:

• Выбор типа троса: доступны варианты из нержавеющей стали или с пластиковым покрытием. Трос с пластиковым покрытием может быть предпочтительнее в средах с абразивной пылью или агрессивными жидкостями, так как обеспечивает дополнительную защиту от коррозии и износа.
• Нагрузка на выходе: для корректной работы аналогового выхода 4…20 мА необходимо, чтобы нагрузочное сопротивление не превышало 500 Ом. Это условие важно учитывать при проектировании системы управления.
• Условия эксплуатации: хотя датчик предназначен для работы в сложных условиях, следует избегать прямого воздействия сильных химических реагентов и экстремальных механических нагрузок, не предусмотренных техническими характеристиками.
• Монтаж и обслуживание: при установке необходимо обеспечить правильное направление выхода троса и отсутствие препятствий для его свободного перемещения. Регулярная проверка состояния троса и точек крепления поможет продлить срок службы устройства.

Датчик перемещения SIKO SG32 представляет собой инженерное решение, в котором продуманная конструкция и качественное исполнение сочетаются для решения сложных измерительных задач. Его резервированность, вариативность монтажа и устойчивость к внешним воздействиям делают его надежным выбором для проектов, где важна бесперебойная работа оборудования.
