Тросовый датчик положения SIKO SG5: технические характеристики и применение

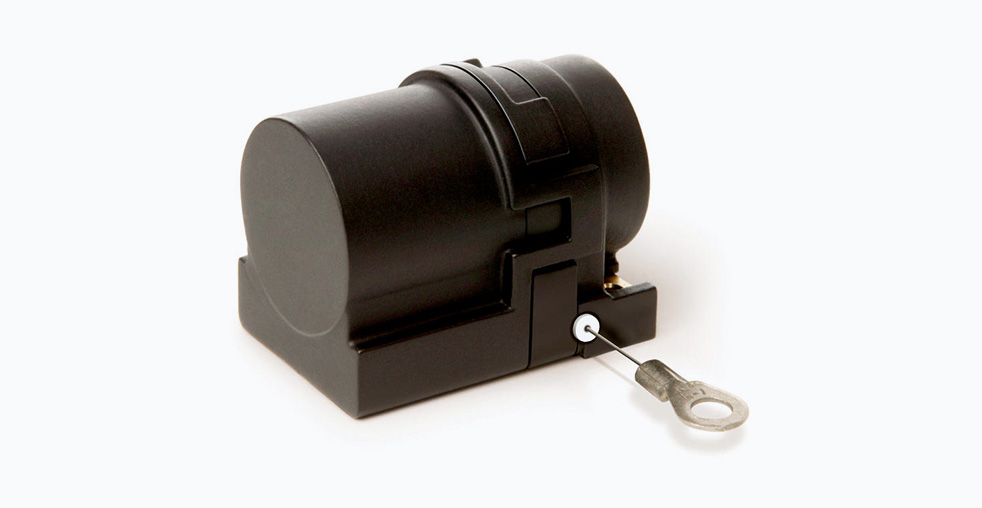

Тросовый датчик положения SIKO SG5 представляет собой компактное устройство, предназначенное для точного измерения линейных перемещений в промышленных системах автоматизации. Принцип его действия основан на преобразовании прямолинейного движения во вращательное: специализированный трос, закрепленный на движущемся объекте, наматывается на барабан, который связан с высокоточным энкодером. Это вращение преобразуется в электрический сигнал, позволяющий определять положение, скорость или направление перемещения объекта. Модель SG5 находит применение в различных областях, включая станкостроение, робототехнику, упаковочное и складское оборудование, где требуется надежный контроль перемещений в ограниченном пространстве.

Устройство и принцип работы

Конструкция датчика SG5 включает в себя несколько ключевых компонентов: корпус, измерительный трос с пружинным механизмом обратной намотки, барабан с прецизионной намоткой и собственно энкодер. При линейном перемещении объекта трос вытягивается из корпуса, приводя во вращение барабан. Это вращение передается на вал энкодера, который генерирует соответствующий выходной сигнал. Пружинный механизм обеспечивает постоянное натяжение троса и его автоматическую уборку при обратном ходе. Такая кинематическая схема отличается высокой надежностью и позволяет избежать использования сложных систем рычагов или редукторов, характерных для иных типов линейных энкодеров.

Технические характеристики и модификации

Модель SG5 является частью обширного семейства тросовых энкодеров SIKO LinerLine, которое включает устройства с широким диапазоном измеряемых длин и различными вариантами исполнения. SG5 характеризуется следующими основными параметрами:

Для более требовательных применений, где необходима повышенная механическая прочность и стойкость к агрессивным средам, компания SIKO предлагает модели серий SG20, SG21 и SG30 в алюминиевых корпусах. Для измерения сверхдлинных перемещений существуют модификации, такие как SG150, с диапазоном измерений до 15000 мм.

Сравнение с аналогами других производителей

На рынке тросовых энкодеров, наряду с SIKO, представлена продукция таких компаний, как Turck и Balluff. Датчики Turck часто отличаются наличием усиленных металлических корпусов и широким выбором интерфейсов. Изделия Balluff обычно акцентированы на высокой повторяемости результатов и компактности конструкции. Модель SIKO SG5 в этом ряду позиционируется как решение, предлагающее баланс между функциональностью, компактными габаритами и доступной стоимостью, особенно для применений со средними диапазонами измерений.

Ключевые особенности и преимущества

Одним из основных достоинств SG5 является его компактность. Способность измерять значительные линейные ходы при малых собственных размерах позволяет интегрировать датчик в оборудование с жесткими ограничениями по монтажному пространству. Универсальность монтажа достигается за счет простой и продуманной конструкции, не требующей сложных согласующих устройств. В зависимости от конкретной модификации, датчик демонстрирует устойчивость к вибрациям, перепадам температур и другим неблагоприятным факторам, характерным для промышленной среды.

Рекомендации по монтажу и эксплуатации

Для обеспечения долговечной и точной работы датчика SIKO SG5 необходимо придерживаться ряда правил при его установке и настройке. Направление подвода троса к измеряемому объекту должно быть тангенциальным к барабану, чтобы избежать перекоса и преждевременного износа. Радиус изгиба троса в точке его выхода из датчика и на пути к объекту должен быть достаточно большим для обеспечения плавного хода. Крайне важным параметром является предварительное натяжение троса, которое необходимо отрегулировать для минимизации мертвого хода и погрешности при изменении направления движения. Электрическое подключение осуществляется в соответствии с технической документацией на конкретную модификацию датчика.

Области применения

Тросовый энкодер SIKO SG5 применяется в различных отраслях промышленности. В станкостроении его используют для контроля положения суппортов, кареток и других подвижных узлов. В робототехнике он служит для позиционирования манипуляторов и телескопических элементов. На автоматизированных складских и упаковочных линиях датчик обеспечивает контроль длины отрезаемого материала или позиционирование транспортеров. Благодаря своей конструкции, он эффективен в ситуациях, где применение традиционных линейных датчиков затруднено или невозможно.

В заключение, SIKO SG5 представляет собой проверенное решение для задач линейного позиционирования, сочетающее в себе простоту интеграции, надежность и широкий выбор конфигураций. Как часть более обширного портфолио тросовых энкодеров SIKO, он предоставляет инженерам и конструкторам гибкий инструмент для реализации точных систем измерения перемещения в самых разных промышленных применениях.
