Датчик положения SIKO SG62: характеристики и применение

Введение в датчики положения с тросовым приводом

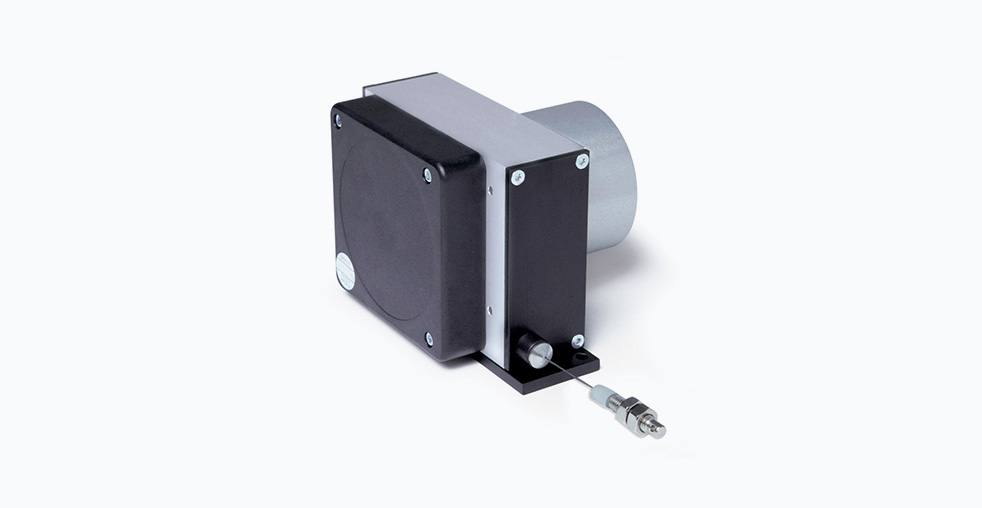

SIKO SG62 представляет собой датчик положения с тросовым приводом, который преобразует линейное перемещение в точный электрический сигнал. Эти устройства находят широкое применение в мобильной технике, промышленном оборудовании и системах автоматизации, где требуется контроль положения движущихся элементов на значительных расстояниях. Принцип действия основан на механическом преобразовании линейного движения во вращательное с последующей электронной фиксацией положения.

Конструктивное исполнение и принцип работы

Конструкция датчика SG62 включает несколько ключевых компонентов, обеспечивающих его надежную работу в различных условиях эксплуатации.

Тросовый механизм

Основным чувствительным элементом устройства является высокопрочный стальной трос диаметром 0,54 мм, наматываемый на пружинный барабан. При подключении датчика к подвижному объекту трос вытягивается, приводя во вращение измерительный барабан. При возвратном движении объекта встроенная пружина обеспечивает автоматическое сматывание троса. Такое решение позволяет измерять перемещения до 6 метров, обеспечивая значительную гибкость при установке по сравнению с жестко закрепленными датчиками.

Система измерения и резервирования

Отличительной особенностью модели SG62 является наличие двух полностью независимых измерительных систем в одном корпусе. Каждая система оснащена собственным датчиком положения, который определяет угол поворота барабана и преобразует его в электрический сигнал. Оба канала работают параллельно, выдавая независимые аналоговые сигналы 4-20 мА или потенциометрические сигналы. Такая архитектура обеспечивает повышенную отказоустойчивость, необходимую для систем функциональной безопасности.

Защитное исполнение

Корпус устройства выполнен из алюминиевого сплава и ударопрочного пластика, что обеспечивает механическую прочность и устойчивость к вибрациям. Степень защиты IP65 гарантирует полную защиту от проникновения пыли и струй воды с любых направлений. Измерительный трос изготовлен из нержавеющей стали, что обеспечивает коррозионную стойкость в агрессивных средах.

Технические характеристики

Для проектировщиков систем управления ниже приведены детальные технические параметры датчика SG62:

Области применения и примеры использования

Датчик SG62 предназначен для применения в различных отраслях промышленности и мобильной техники, где требуются точные измерения линейных перемещений в сложных условиях.

Мобильная техника

В автомобильных кранах и мобильных рабочих платформах датчик используется для контроля положения выносных опор, определения угла наклона стрелы и мониторинга выдвижных секций. Резервированная измерительная система обеспечивает необходимый уровень безопасности при работе с грузами.

Строительное оборудование

В строительной технике датчик применяется для контроля положения рабочих органов, измерения глубины опускания свай и мониторинга положения буровых установок. Устойчивость к вибрациям и температурным перепадам позволяет использовать устройство в экстремальных условиях строительных площадок.

Промышленная автоматизация

В станочном оборудовании и производственных линиях датчик служит для позиционирования подвижных узлов, контроля длины материала и определения положения кареток. Аналоговые выходы обеспечивают простую интеграцию с промышленными контроллерами.

Сравнительный анализ с аналогами

На рынке датчиков положения с тросовым приводом представлены продукты различных производителей, каждый из которых имеет свои технические особенности.

Аспекты интеграции и монтажа

При установке датчика SG62 необходимо учитывать несколько важных факторов для обеспечения оптимальной работы.

Механический монтаж

Датчик может устанавливаться в различных пространственных ориентациях, однако рекомендуется избегать положения, при котором трос выходит вертикально вверх. Для монтажа предусмотрены резьбовые отверстия и кронштейны, позволяющие закрепить устройство на несущей конструкции. Минимальный радиус изгиба троса при установке составляет 25 мм.

Электрическое подключение

Подключение к системе управления осуществляется через 8-контактный разъем M12. Стандартная распиновка включает отдельные контакты для питания и двух независимых выходных сигналов. Длина кабеля между датчиком и контроллером не должна превышать 100 метров для обеспечения стабильности аналогового сигнала.

Калибровка и настройка

Датчик не требует специальной калибровки при установке, поскольку является абсолютным измерительным устройством. Однако для точной работы необходимо правильно задать начальное положение и обеспечить соответствие электрических сигналов физическим пределам измеряемого перемещения.

Эксплуатационные особенности и обслуживание

В процессе эксплуатации датчик SG62 демонстрирует высокую надежность благодаря продуманной конструкции и качественным материалам.

Срок службы и износостойкость

Расчетный срок службы устройства составляет не менее 1 миллиона циклов наматывания/разматывания троса. Стальной трос с антикоррозионным покрытием сохраняет свои свойства при интенсивной эксплуатации в условиях повышенной влажности и загрязнения.

Техническое обслуживание

Устройство не требует регулярного технического обслуживания. В процессе эксплуатации рекомендуется периодически проверять целостность троса и отсутствие механических повреждений корпуса. При значительном загрязнении допускается очистка корпуса мягкой щеткой и моющими средствами, не содержащими агрессивных химических веществ.

Диагностика неисправностей

Наличие двух независимых измерительных каналов позволяет организовать систему самодиагностики. Сравнение сигналов с обоих каналов дает возможность выявлять отклонения в работе датчика до возникновения критической ситуации.

Соответствие стандартам и директивам

Датчик SG62 разработан в соответствии с требованиями международных стандартов и директив, включая директиву ЕС 2006/42/EC по безопасности машин и стандарт EN 13000 для кранов. Конструкция устройства обеспечивает соответствие требованиям по функциональной безопасности, что позволяет использовать его в системах с повышенными требованиями к надежности.

Датчик положения SIKO SG62 представляет собой технически совершенное решение для точного измерения линейных перемещений в сложных условиях эксплуатации. Благодаря резервированной измерительной системе, прочной конструкции и широкому диапазону измерений, устройство находит применение в различных отраслях промышленности и мобильной техники, где требуются надежные измерения положения с обеспечением функциональной безопасности.
