Абсолютный тросовый энкодер SIKO SGH10: технические характеристики и применение

Абсолютный тросовый энкодер SGH10: принцип работы и конструктивные особенности

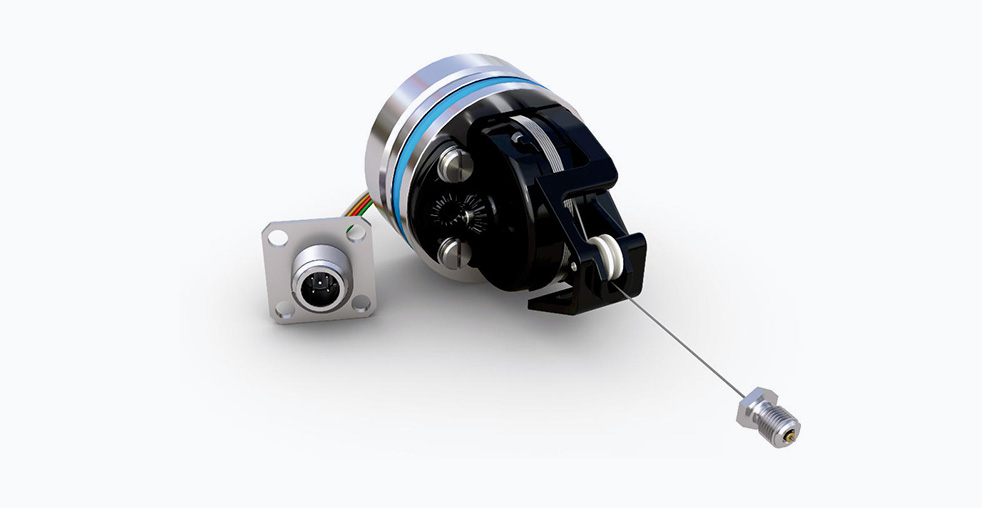

Абсолютный тросовый энкодер SGH10 от немецкой компании SIKO представляет собой специализированное измерительное устройство, предназначенное для точного определения положения поршня в гидравлических цилиндрах. Данное решение ориентировано на применение в мобильной рабочей технике, промышленном оборудовании и подъемных механизмах, где предъявляются высокие требования к надежности, точности и стойкости к суровым условиям эксплуатации.

Принцип действия энкодера основан на преобразовании линейного перемещения поршня в цифровой или аналоговый электрический сигнал. В отличие от магнитострикционных, индуктивных датчиков или датчиков Холла, которые требуют внесения изменений в конструкцию цилиндра, SGH10 использует механический тросовый привод. Это позволяет осуществлять монтаж без сложной обработки деталей цилиндра.

Детальный разбор технических характеристик

Для проектировщиков и инженеров ключевое значение имеют точные параметры компонентов. Энкодер SGH10 выпускается в двух основных модификациях по длине хода, что позволяет охватить широкий спектр применений.

Конструкция и преимущества для интеграции

Конструктивной основой энкодера является тросовый механизм типа Bowden. Стальной трос диаметром 0,45 мм крепится к головке поршня цилиндра. При его выдвижении трос вытягивается, приводя во вращение барабан внутри корпуса датчика. Вращение барабана бесконтактно считывается магнитной абсолютной энкодерной системой, которая преобразует его в точное значение линейного перемещения. Вся электроника расположена внутри герметичного корпуса, монтируемого непосредственно в цилиндр.

Главным преимуществом такой конструкции является значительное снижение затрат на производство и интеграцию. Отпадает необходимость в сверлении глубоких и точных осевых отверстий в поршне для размещения датчика, что является дорогостоящей и длительной механической операцией. Для монтажа SGH10 требуется лишь одно резьбовое отверстие малого диаметра для крепления концевого выключателя троса. Это не только ускоряет процесс сборки, но и не ослабляет конструкцию поршня.

Энкодер универсален и может применяться в том числе в телескопических гидроцилиндрах, где использование многих других типов датчиков затруднено или невозможно. Расположение всей измерительной системы внутри цилиндра обеспечивает ее защиту от внешних механических повреждений, грязи, пыли и влаги.

Функциональные возможности и сравнение с аналогами

Одной из ключевых функциональных возможностей SGH10 является функция «Teach-In», позволяющая программно задавать любой необходимый диапазон измерения в пределах физического хода троса. Это обеспечивает высокую гибкость при настройке и калибровке системы под конкретные задачи.

Надежность устройства подтверждается расчетным значением наработки на отказ, которое превышает 235 лет при температуре 60°C. Высокие показатели стойкости к вибрациям и ударам, а также возможность работы при постоянном давлении до 350 бар делают его применимым в самых тяжелых условиях.

Среди аналогов SGH10 на рынке можно выделить магнитострикционные датчики, такие как серия AT от Balluff или Temposonics от MTS Systems. Эти датчики также обеспечивают высокую точность, но, как правило, требуют для своей установки наличия в поршне глухого осевого отверстия для размещения волновода, что усложняет и удорожает конструкцию. В свою очередь, индуктивные датчики или датчики Холла часто используются для определения дискретных положений, а не для непрерывного измерения всего хода, и могут быть чувствительны к температурным дрейфам и электромагнитным помехам.

Области применения и порядок выбора

Энкодер SGH10 нашел применение в различных отраслях промышленности:

• Строительная и дорожная техника: для точного контроля положения отвалов бульдозеров, ковшей экскаваторов и рабочих органов грейдеров.
• Подъемно-транспортное оборудование: для позиционирования стрел кранов, манипуляторов и грузоподъемных платформ.
• Сельскохозяйственные машины: в системах управления навесным оборудованием тракторов и комбайнов.
• Мобильные промышленные установки: в гидравлических системах прессов, станков и другого технологического оборудования.

При выборе и заказе энкодера SGH10 необходимо определить два основных параметра: требуемый диапазон измерения (500 мм или 1000 мм) и тип выходного интерфейса (CANopen или один из семи вариантов аналогового сигнала). Правильный подбор этих параметров обеспечивает корректную работу устройства в составе конкретной системы управления.

Абсолютный тросовый энкодер SGH10 от SIKO представляет собой инженерное решение, которое предлагает альтернативный подход к измерению положения в гидроцилиндрах. Сочетание простой и надежной механики с современной электроникой позволяет создавать эффективные и долговечные системы позиционирования для ответственных применений.
