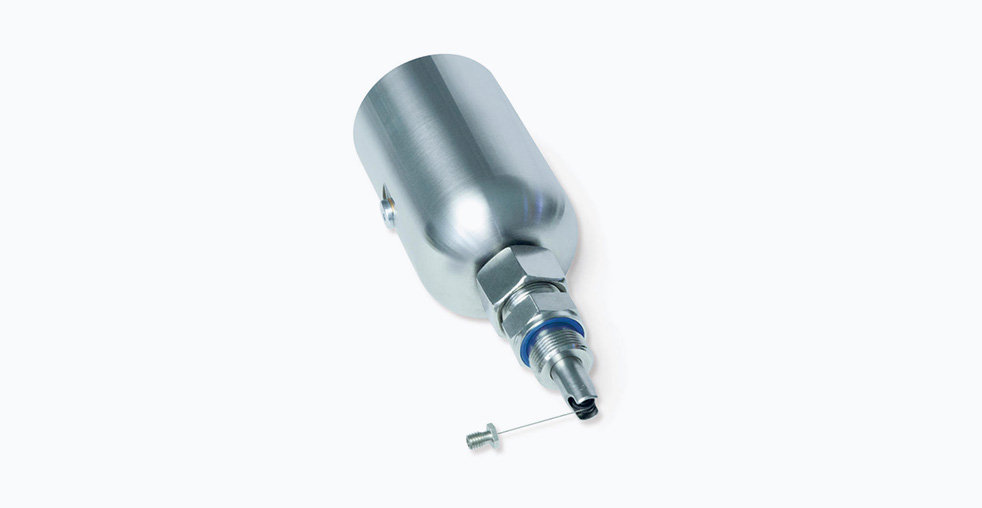

Абсолютный датчик положения SIKO SGH10L с проволочным приводом представляет собой специализированное измерительное устройство, предназначенное для непосредственной установки на гидравлические цилиндры. Его основная функция — точное и надежное определение положения поршня в реальном времени. Конструкция с боковым креплением является ключевой особенностью, которая отличает данную модель от традиционных датчиков, требующих сложной модификации конструкции цилиндра.

Принцип работы и конструктивные особенности

В основе работы датчика SGH10L лежит магнитная абсолютная измерительная система PURE.MOBILE. Измерительный трос из нержавеющей стали диаметром 0,45 мм закрепляется на движущемся поршне. Перемещение троса преобразуется в абсолютные данные о положении, которые немедленно доступны через выбранный интерфейс связи. Боковой монтаж позволяет избежать торцевого сверления поршня, которое ослабляет его механическую прочность и зачастую невозможно в телескопических цилиндрах или цилиндрах с механическими концевыми упорами.

Технические характеристики

Детальные технические параметры позволяют провести точную интеграцию устройства в систему управления.

Механические и эксплуатационные параметры

• Диапазон измерений: Программируемый в пределах от 0 до 1000 мм.
• Точность (линейность): ±0,25% от полной шкалы, что при максимальном ходе в 1000 мм обеспечивает высокую точность позиционирования.
• Рабочее давление: Номинальное давление до 350 бар с возможностью выдерживать пиковые нагрузки до 450 бар.
• Максимальная скорость движения: До 1 метра в секунду.
• Материал корпуса: Нержавеющая сталь марки V4A (1.4404), обеспечивающая высокую коррозионную стойкость.
• Степень защиты: IP6K9K, что гарантирует полную защиту от пыли и струй воды высокого давления.
• Диапазон рабочих температур: От -40°C до +105°C для электронного блока.
• Виброустойчивость: До 70 м/с².
• Ударопрочность: До 1000 м/с².

Электрические параметры и интерфейсы

Датчик предлагает несколько вариантов интерфейсов для совместимости с различными системами управления:

• Аналоговые выходы: Напряжение (0–5 В, 0–10 В) или ток (0–20 мА, 4–20 мА).
• Цифровой интерфейс: CANopen с поддержкой стандарта CiA 406 и скоростью передачи данных до 1 Мбит/с.
• Напряжение питания: 9–32 В постоянного тока для версий с аналоговым выходом.
• Электрическое соединение: Разъем M12 (A-код, 5-контактный).

Сравнение с другими моделями и сериями

SIKO производит широкий ассортимент проволочных датчиков положения, каждая серия которых имеет свою специфику. Серия SGH, к которой принадлежит модель SGH10L, разработана специально для работы в гидравлических системах. В отличие от более универсальных серий, таких как SG5, SG10 или SG21, модели SGH оптимизированы для условий высокого давления и ударных нагрузок. Внутри самой серии SGH также присутствуют модификации, различающиеся по материалу корпуса и диапазону измерений.

Преимущества применения в промышленных условиях

Конструкция датчика SGH10L предоставляет ряд практических преимуществ для инженеров и конструкторов:

• Снижение сложности и стоимости монтажа: Боковой монтаж исключает необходимость дорогостоящей и длительной механической обработки поршня, сокращая время ввода системы в эксплуатацию.
• Универсальность: Возможность установки на телескопические цилиндры и цилиндры с упорами расширяет область применения датчика.
• Надежность: Высокие показатели защиты от внешних воздействий и прочный корпус обеспечивают длительный срок службы в тяжелых условиях, включая воздействие вибрации и ударов.
• Простота настройки: Функция программного обучения позволяет пользователю гибко задавать начальную и конечную точки измерения, адаптируя датчик под конкретные кинематические параметры механизма.

Рекомендации по монтажу и эксплуатации

Для обеспечения заявленных характеристик и длительного срока службы необходимо соблюдать рекомендации производителя по установке.

• Механический монтаж: При работе в условиях высокочастотной вибрации (свыше 150 Гц) рекомендуется использовать дополнительную механическую опору для стабилизации корпуса датчика.
• Электрическое подключение: Для сохранения степени защиты IP6K9K необходимо использовать соответствующий кабель с разъемом M12 (A-код, 5 контактов).
• Калибровка: Установка программных концевых положений осуществляется через цифровые входы, что позволяет точно сопоставить выходной сигнал датчика с реальным ходом поршня.

Области применения

Датчик SIKO SGH10L находит применение в различных отраслях промышленности, где требуются точные измерения положения в условиях высоких нагрузок. Типичными областями использования являются:

• Мобильная гидравлика: строительная и сельскохозяйственная техника (управление ковшом, отвалом, стрелой).
• Станочное оборудование: гидравлические прессы, гибочные и формовочные машины.
• Технологии автоматизации: позиционирование исполнительных механизмов в роботизированных комплексах.
• Энергетика: управление затворами и регулирующими органами.

Заключение

Абсолютный датчик положения SIKO SGH10L является специализированным решением для точного и надежного измерения хода поршня в гидравлических цилиндрах. Его конструкция с боковым креплением, широкий диапазон технических характеристик и гибкость настройки делают его практичным выбором для современных инженерных задач. Устройство позволяет преодолеть ограничения традиционных методов измерения, предлагая сочетание точности, долговечности и экономической эффективности при интеграции в сложные гидравлические системы.
