Тросовый датчик положения SIKO SGH50: обзор и технические характеристики

Обзор тросового датчика положения SIKO SGH50

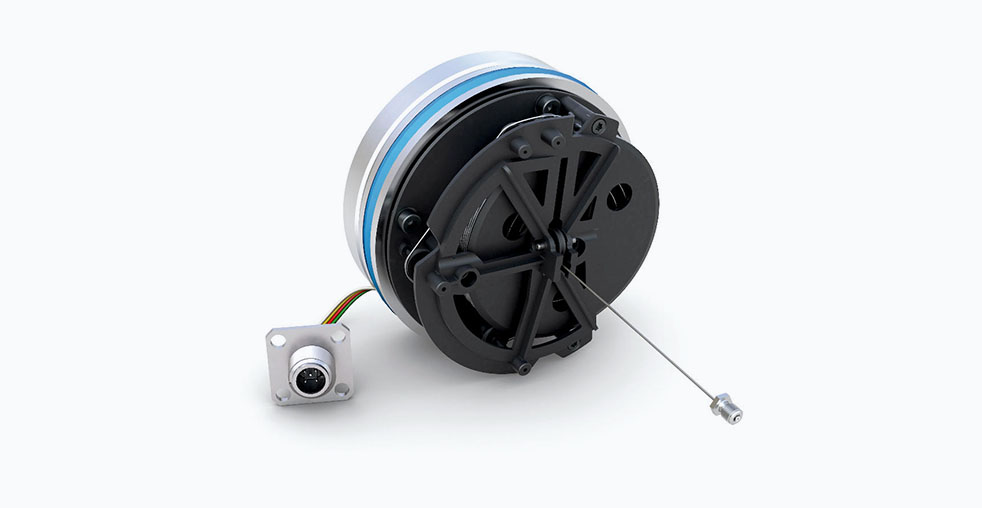

SIKO SGH50 представляет собой абсолютный тросовый датчик положения, предназначенный для интеграции в гидравлические цилиндры. Это устройство сочетает механическую надежность тросового механизма с современной электронной системой позиционирования, обеспечивая точное измерение линейных перемещений в условиях высоких механических и температурных нагрузок.

Датчик находит применение в различных отраслях промышленности, включая мобильную гидравлику, подъемное оборудование и промышленные манипуляторы. Его конструкция позволяет работать при экстремальных давлениях и температурах, сохраняя точность измерений.

Принцип действия и конструктивные особенности

Основу работы SGH50 составляет магнитная абсолютная система считывания. Принцип действия заключается в преобразовании линейного перемещения троса в угол поворота барабана, который затем конвертируется в цифровой или аналоговый электрический сигнал. Абсолютная система обеспечивает сохранение информации о положении после отключения и повторного включения питания, исключая необходимость повторной инициализации.

Конструкция устройства включает несколько ключевых элементов:

• Корпус из инженерного пластика PA66, обеспечивающий прочность и стойкость к деформациям
• Алюминиевый фланец для надежного крепления
• Трос из нержавеющей стали диаметром 0,45 мм
• Защиту по стандарту IP67/IP6K9K при установке с соответствующим разъемом

Технические характеристики

Датчик SGH50 демонстрирует стабильные параметры работы в различных условиях эксплуатации. Основные технические характеристики представлены в таблице:

Устройство предоставляет возможность программирования необходимого диапазона измерения в пределах 0-5000 мм, что упрощает адаптацию под различные задачи и обеспечивает гибкость в настройке.

Интерфейсы и безопасность

SGH50 предлагает разнообразные интерфейсы для интеграции в системы управления:

• Аналоговые выходы: напряжение (0-10 В, 0-5 В) и ток (0-20 мА, 4-20 мА)
• Цифровые шины: CANopen и SAE J1939
• Безопасные версии: CANopen Safety с показателями надежности, соответствующими стандарту ISO 13849

Для критически важных применений доступны резервированные версии интерфейсов категории CAT3, повышающие отказоустойчивость системы. Безопасные версии пригодны для применения в системах безопасности до уровня производительности «d» (PLd).

Области применения

Датчик SGH50 используется в различных отраслях промышленности, где требуется точное позиционирование в условиях высоких нагрузок:

• Мобильная гидравлика: строительная и сельскохозяйственная техника, где точное позиционирование рабочего органа сочетается с вибрациями и ударными нагрузками
• Подъемное оборудование: контроль выдвижения стрел и телескопических цилиндров
• Промышленные манипуляторы и сервоцилиндры: обеспечение обратной связи по положению
• Станочное оборудование: контроль положения рабочих органов
• Морская техника: системы управления судовыми механизмами

Особенности монтажа и эксплуатации

Датчик предназначен для встраивания непосредственно в полость гидравлического цилиндра. Для подключения используется специальный разъем, обеспечивающий заявленную степень защиты. Монтаж требует соблюдения определенных правил:

• Обеспечение правильной ориентации датчика относительно измеряемого объекта
• Проверка соответствия рабочих параметров условиям эксплуатации
• Использование рекомендованных соединительных элементов
• Соблюдение требований по чистоте рабочей среды

Для конфигурации параметров датчика, таких как установка требуемого диапазона измерения, используется специализированный инструмент ProTool SGH. Расчетный срок наработки на отказ для аналоговой нередундантной версии составляет 540 лет при температуре 40°C, что свидетельствует о высоком запасе прочности.

Сравнение с аналогами

При выборе тросовых датчиков положения инженеры часто сравнивают различные решения. SGH50 конкурирует с продуктами таких компаний, как ASM, Micro-Epsilon и Novotechnik. Каждое из этих решений имеет свои особенности:

• ASM предлагает тросовые датчики с аналогичными диапазонами измерений, но с другими вариантами интерфейсов
• Micro-Epsilon специализируется на высокоточных измерениях с улучшенными метрологическими характеристиками
• Novotechnik предоставляет решения с акцентом на специальные применения

SGH50 отличается комбинацией программируемого диапазона измерений, широкого выбора интерфейсов и конструкцией, рассчитанной на экстремальные условия эксплуатации.

Перспективы развития технологии

Развитие тросовых датчиков положения движется в направлении повышения точности, увеличения надежности и расширения функциональности. Современные тенденции включают интеграцию дополнительных датчиков для мониторинга состояния устройства, улучшение защитных характеристик и развитие цифровых интерфейсов связи.

Технология абсолютных измерений продолжает совершенствоваться, предлагая более высокое разрешение и улучшенную помехозащищенность. Это позволяет использовать такие датчики в более широком спектре применений, включая критически важные системы управления.

SIKO SGH50 представляет собой комплексное решение для точного и надежного позиционирования в требовательных условиях эксплуатации. Сочетание абсолютной магнитной системы, возможности программирования, широкого выбора интерфейсов и конструкции, рассчитанной на экстремальные условия, делает его инструментом для создания надежных промышленных систем.
