SIKO: Тросовые (Draw-wire) энкодеры — принцип работы и применение

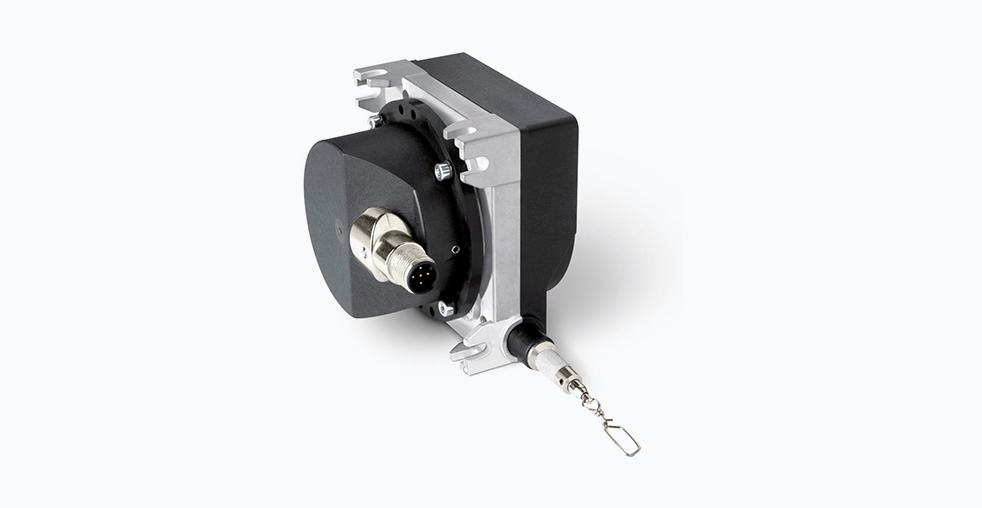

Принцип действия и общее описание

Тросовые энкодеры, также известные как датчики положения с вытягивающимся тросом, представляют собой устройства для точного измерения линейных перемещений. Принцип их работы основан на преобразовании линейного движения во вращательное. Измерительный трос, закрепленный на движущемся объекте, наматывается на пружинный барабан, который связан с вращательным энкодером. Этот энкодер, в свою очередь, преобразует угол поворота барабана в электрический сигнал, пропорциональный длине вытянутого троса.

Продукция компании SIKO в данной категории отличается применением передовых бесконтактных магнитных технологий, что принципиально повышает их надежность и долговечность по сравнению с устройствами, использующими контактные или оптические методы измерения. Отсутствие трущихся и подверженных износу компонентов в измерительной системе делает эти устройства исключительно устойчивыми к суровым условиям эксплуатации, включая строительную технику, автоматизированные промышленные линии и мобильную гидравлику.

Ключевые технологические преимущества

Бесконтактная магнитная измерительная платформа

Одной из фундаментальных инноваций SIKO в области тросовых энкодеров является использование бесконтактной магнитной технологии. В отличие от оптических энкодеров, чувствительных к загрязнениям, или потенциометрических решений, подверженных механическому износу, магнитные системы не имеют таких уязвимостей. Многооборотная измерительная система не требует для своей работы батарей или сложных систем генерации энергии, что обеспечивает высокий уровень безопасности и сводит необходимость технического обслуживания к минимуму на протяжении многих лет эксплуатации, включая работу при экстремально низких температурах.

Конструктивные особенности и материалы

Прочность и долговечность тросовых энкодеров SIKО являются прямым следствием тщательно продуманной конструкции и использования качественных материалов.

• Корпуса изготавливаются из литого под давлением цинка, алюминиевых сплавов или усиленных инженерных пластиков, что обеспечивает надежную защиту от механических воздействий, вибрации и коррозии.
• Измерительные тросы доступны в различных исполнениях: из нержавеющей стали диаметром от 0,45 мм до 1,05 мм, с износостойким пластиковым покрытием или в виде пара-арамидных пластиковых шнуров для специальных применений, требующих минимального веса и высокой прочности на разрыв.
• Степени защиты корпуса достигают уровня IP69K, что гарантирует работоспособность при воздействии струй воды высокого давления и высоких температур, а также полную устойчивость к проникновению пыли. Модели, предназначенные для коммерческого транспорта и тяжелой техники, дополнительно сертифицированы на устойчивость к ударным нагрузкам и длительным вибрациям.

Обзор продуктовых линеек и технические характеристики

SIKO предлагает широкий спектр тросовых энкодеров, что позволяет инженерам и конструкторам подобрать оптимальное решение для конкретной задачи, будь то компактная автоматизированная система или крупногабаритный промышленный механизм.

Специализированные и модульные решения

SGH10 для гидроцилиндров: Эта модель решает классическую проблему измерения положения штока гидравлического цилиндра. Она разработана для встраивания непосредственно в полость цилиндра, что исключает необходимость в дорогостоящем фрезеровании поршня и предотвращает его ослабление. Боковой монтаж позволяет использовать датчик даже в случаях, когда неприемлема потеря хода, например, в цилиндрах с механической концевой буферизацией.

Модульные решения (серии SG60, SG61, SG120, SG121): Эти серии предлагают максимальную гибкость конфигурирования. Инженер может выбрать поворотный энкодер с требуемым типом выходного сигнала и установить его на тросовый механизм со стандартным сервофланцем. Такой подход позволяет идеально интегрировать датчик в существующую систему управления, выбирая между аналоговыми, инкрементальными, абсолютными или сетевыми интерфейсами.

Области применения

Тросовые энкодеры SIKO находят применение в самых разных отраслях промышленности, где важна точность, надежность и устойчивость к внешним воздействиям.

• Строительная и подъемная техника: Контроль вылета стрелы крана, положения подъемных платформ или высоты расположения крюка. В этих применениях критически важны устойчивость к вибрациям, ударным нагрузкам и надежная защита от неблагоприятных погодных условий.
• Промышленная автоматизация и робототехника: Позиционирование подвижных кареток, линейных манипуляторов и сервоприводов в станках с ЧПУ, автоматизированных сборочных линиях и складских системах.
• Складская и грузовая техника: Мониторинг положения узлов в автоматических погрузчиках, штабелерах и кранах-штабелерах, где часто используются стандартизированные промышленные сети.
• Оборудование для пищевой и фармацевтической промышленности: Благодаря высокой степени защиты корпуса, энкодеры могут использоваться в зонах, подверженных интенсивной мойке и санитарной обработке.

Критерии выбора тросового энкодера

При подборе подходящей модели тросового энкодера для конкретного применения рекомендуется учитывать несколько ключевых факторов.

1. Требования к функциональной безопасности: Для применений, где отказ датчика может привести к возникновению опасной ситуации, следует рассматривать модели с поддержкой соответствующих протоколов безопасности или имеющие сертификацию на определенный Уровень Целостности Безопасности.
2. Условия эксплуатации: Необходимо учитывать наличие вибраций, ударных нагрузок, экстремальных температур, агрессивных химических сред или необходимости частой мойки под высоким давлением. Эти факторы определяют требуемый материал корпуса, тип измерительного троса и класс пылевлагозащиты.
3. Требования к системе управления: Выбор интерфейса передачи данных зависит от архитектуры системы управления. Для распределенных систем предпочтительны сетевые интерфейсы, в то время как для локальных задач могут подойти аналоговые или инкрементальные сигналы.
4. Особенности монтажа и доступное пространство: Габаритные размеры, способ крепления и метод вывода троса должны соответствовать конструктивным особенностям оборудования. Для интеграции в гидравлические системы существуют специализированные решения, минимизирующие инженерные доработки.

Тросовые энкодеры SIKO представляют собой удачный синтез проверенной механической концепции и современных бесконтактных технологий измерения. Широкий ассортимент моделей, разнообразие интерфейсов и конструкций, рассчитанных на значительные промышленные нагрузки, делают их эффективным инструментом для решения широкого круга задач точного линейного позиционирования.
