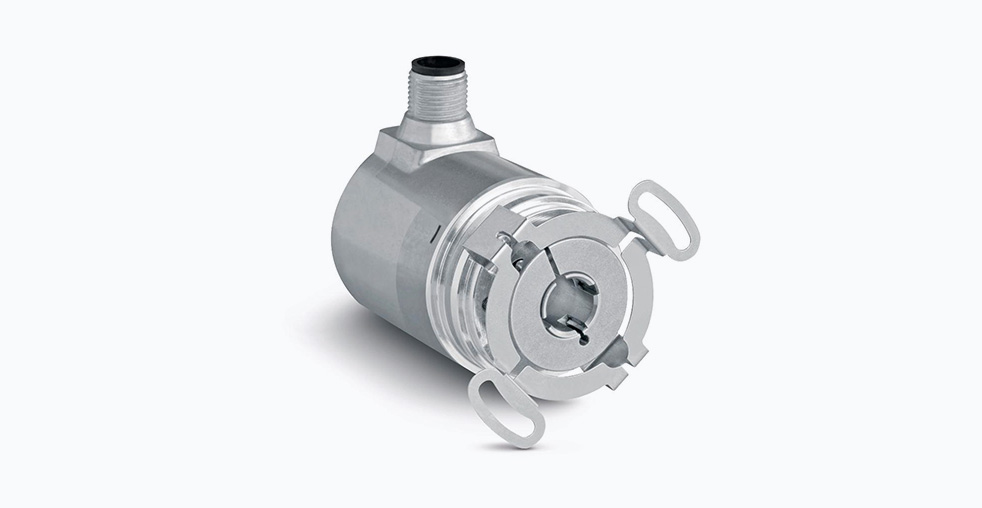

Абсолютный магнитный энкодер SIKO WH3650M

Абсолютный магнитный энкодер SIKO WH3650M представляет собой высокотехнологичное измерительное устройство, предназначенное для точного определения угла поворота и числа оборотов вращающегося вала. Этот прибор находит широкое применение в различных отраслях промышленности, включая робототехнику, автоматизацию технологических процессов, производство упаковочного и текстильного оборудования, а также в строительной и сельскохозяйственной технике. Благодаря своей конструкции и принципу действия, энкодер обеспечивает надежное функционирование в системах, требующих высокой точности позиционирования и долговечности в условиях интенсивной эксплуатации.

Технология измерения и принцип работы

Энкодер WH3650M функционирует на основе абсолютной магнитной технологии. В отличие от инкрементальных энкодеров, которые определяют относительное положение, абсолютные энкодеры предоставляют уникальное цифровое значение для каждого положения вала сразу после включения питания, что исключает необходимость в процедуре поиска нулевой отметки. Многооборотная функция устройства позволяет отслеживать не только угол поворота в пределах одного оборота, но и общее количество совершённых оборотов. Эта функция реализована без применения батареи или механического редуктора, что является значительным технологическим преимуществом, повышающим надежность и снижающим требования к техническому обслуживанию.

Конструктивное исполнение и условия эксплуатации

Конструкция энкодера WH3650M разработана с учетом работы в сложных промышленных условиях. Корпус устройства имеет степень защиты IP67, что гарантирует его полную защиту от проникновения пыли и возможность кратковременного погружения в воду. Широкий рабочий температурный диапазон позволяет эксплуатировать датчик в помещениях с неконтролируемым микроклиматом и на открытом воздухе. Высокие показатели устойчивости к вибрациям и механическим ударам делают данную модель пригодной для использования на мобильной технике и оборудовании, подверженному сильным динамическим нагрузкам.

Особенности монтажа и интеграции

Компактные габариты энкодера упрощают его установку в устройства с ограниченным свободным пространством. Исполнение с глухим полым валом позволяет монтировать датчик непосредственно на вал двигателя или редуктора, а применение упругого крепежного элемента, такого как стопорная втулка, значительно ускоряет процесс монтажа и демонтажа без необходимости использования специального инструмента. Производитель предлагает различные варианты подключения: с выходящим непосредственно из корпуса кабелем или с электрическим разъемом. Направление вывода кабеля или расположение разъема может быть аксиальным или радиальным, что обеспечивает гибкость при проектировании системы кабельного монтажа и способствует оптимальной компоновке оборудования.

Интерфейсы связи и интеграция в автоматизированные системы

Наличие современных промышленных интерфейсов делает модель WH3650M совместимой с концепциями построения цифровых производств.

Интерфейс IO-Link обеспечивает не только передачу измерительных данных, но и двустороннюю связь с устройством. Через этот интерфейс возможна удаленная конфигурация параметров энкодера, таких как разрешение и режимы работы, а также получение диагностической информации о его состоянии, что позволяет реализовать предиктивное обслуживание и снизить простой оборудования.

Интерфейс SSI представляет собой последовательный синхронный протокол, широко используемый для передачи абсолютных значений положения на программируемые логические контроллеры и системы управления. Его главными преимуществами являются высокая помехозащищенность и возможность передачи данных на значительные расстояния, что критически важно в распределенных системах автоматизации.

Сравнительный анализ в рамках продуктовой линейки

Модель WH3650M является частью семейства энкодеров SIKO с корпусом 36 миллиметров, что предоставляет инженерам возможность выбора устройства с оптимальным сочетанием характеристик для решения конкретных прикладных задач.

Рекомендации по выбору и эксплуатации

Для обеспечения длительной и безотказной работы энкодера WH3650M рекомендуется учитывать несколько ключевых факторов на этапе выбора и монтажа.

Требуемое разрешение и скорость вращения являются определяющими параметрами. Устройство предоставляет достаточный запас по быстродействию для большинства промышленных применений, однако в высокоскоростных задачах необходимо убедиться, что выбранная модель соответствует требованиям.

Механические нагрузки на вал должны находиться в пределах, установленных производителем. Превышение допустимых осевых и радиальных нагрузок может привести к преждевременному выходу устройства из строя.

Процесс монтажа, особенно при использовании стопорной втулки, требует соблюдения момента затяжки, указанного в технической документации. Чрезмерное усилие может привести к деформации корпуса и повреждению внутренних компонентов.

Области применения и заключение

Энкодер SIKO WH3650M применяется в различных отраслях. В робототехнике он используется для точного позиционирования сочленений манипуляторов. В станкостроении — для контроля положения шпинделей и подающих винтов. В строительной и сельскохозяйственной технике он выполняет задачи мониторинга положения рабочих органов, таких как ковши, отвалы и стрелы, в условиях повышенной вибрации и запыленности.

Абсолютный магнитный энкодер SIKO WH3650M представляет собой современное и надежное решение для задач точного измерения положения и скорости вращения. Сочетание безбатарейной многооборотной технологии, высокой стойкости к внешним воздействиям, компактных размеров и поддержки актуальных промышленных интерфейсов делает его универсальным компонентом для построения сложных автоматизированных систем. Его технические характеристики соответствуют требованиям, предъявляемым к оборудованию для работы в жестких промышленных условиях, что обеспечивает его стабильную работу и долгий срок службы.
