Абсолютный датчик угла поворота SIKO WV5800M

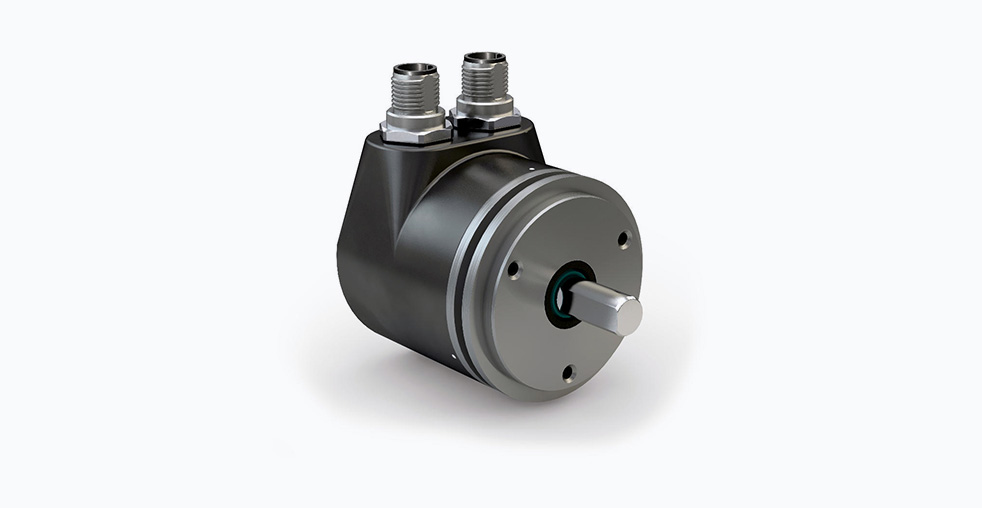

WV5800M от немецкой компании SIKO представляет собой магнитный абсолютный поворотный энкодер со сплошным валом, разработанный для эксплуатации в суровых условиях мобильной техники. Устройство сочетает прочную механическую конструкцию с цифровыми интерфейсами CANopen и SAE J1939, что делает его специализированным решением для задач точного контроля положения в строительной, сельскохозяйственной и горной технике.

Принцип действия и ключевые особенности

Энкодер WV5800M использует магнитную технологию для определения абсолютного угла поворота. В отличие от оптических энкодеров, магнитная система демонстрирует повышенную устойчивость к вибрациям, ударам, загрязнениям и конденсату, что критически важно для техники, работающей в полевых условиях.

Абсолютные энкодеры сохраняют информацию о положении вала даже после полного отключения питания. Модель доступна в одноповоротном и многоповоротном исполнениях, что позволяет отслеживать не только угол в пределах одного оборота, но и количество совершённых полных оборотов.

Прочный корпус из алюминия и нержавеющей стали обеспечивает эффективную защиту от механических повреждений и коррозии. Опционально предлагается корпус, прошедший испытания солевым туманом, что подтверждает его исключительную стойкость к агрессивным средам.

Система PURE.MOBILE позволяет гибко расширять функциональность датчика с помощью специальных плат расширения. Это обеспечивает возможность интеграции дополнительных модулей, таких как датчики наклона, цифровые входы и выходы, а также поворотные переключатели для параметризации, без необходимости изменения базовой конструкции аппаратной части.

Технические характеристики

В следующей таблице приведены основные технические параметры энкодера WV5800M:

Преимущества для инженера-практика

Прочность и совместимость

Энкодер спроектирован с расчётом на высокую совместимость с электромагнитной средой, что предотвращает сбои в работе бортовой электроники мобильных машин. Наличие официального одобрения E1 означает, что устройство разрешено к использованию в транспортных средствах согласно европейским стандартам.

Модульность и гибкость

Технология PURE.MOBILE трансформирует энкодер из простого измерителя угла в многофункциональный измерительный узел. Например, встроенный датчик наклона позволяет одновременно контролировать ориентацию рабочего оборудования самой машины, что экономит пространство и существенно упрощает общую архитектуру системы.

Универсальность измерений

В комбинации с энкодерами с проволочным приводом WV5800M может применяться для точного контроля линейного перемещения, например, для измерения положения гидравлических цилиндров или выдвижных элементов. Это открывает широкие возможности для его использования в качестве базового элемента в тросовых измерительных системах. Малогабаритный тросовый барабан SG150, совместимый с энкодерами с фланцем до 58 мм, позволяет организовать измерение линейных перемещений до 15 000 мм.

Сравнение с аналогами

При сравнении WV5800M с аналогичными продуктами других производителей можно выделить несколько ключевых особенностей. Например, энкодеры от Turck предлагают схожие интерфейсы связи, но могут иметь отличия в степени защиты от внешних факторов. Продукция компании Pepperl+Fuchs часто характеризуется широким температурным диапазоном, однако может уступать в вариантах монтажа. Датчики от Balluff обычно предлагают различные варианты конструктивного исполнения, но могут иметь отличия в системе функционального расширения.

Практические аспекты применения и монтажа

WV5800M находит применение в различных системах мобильных машин:

• Позиционирование рабочего оборудования: точное определение угла поворота стрелы, кузова или платформы
• Управление движением: обратная связь для систем автоматического вождения и наведения
• Контроль линейных перемещений: в связке с тросовым механизмом для измерения длины и положения
• Мониторинг состояния техники: интеграция в системы диагностики и прогнозирования обслуживания

Монтаж устройства требует специальной подготовки. Согласно руководству по эксплуатации, работы по настройке, вводу в эксплуатацию и монтажу должны проводиться квалифицированным персоналом, который обладает знаниями в области силовой электроники и способен распознавать опасности, возникающие от механического и электронного оборудования. Важно учитывать, что данный энкодер не предназначен для использования во взрывоопасных зонах.

Перспективы развития технологии

Развитие линейки продуктов SIKO WV5800M демонстрирует тенденцию к увеличению интеграции дополнительных функций в компактные корпуса. Современные версии устройства поддерживают расширенные диагностические функции, включая мониторинг состояния подшипников и предупреждение о перегреве. Ожидается дальнейшее развитие беспроводных интерфейсов связи и увеличение разрешающей способности при сохранении устойчивости к внешним воздействиям.

Абсолютный энкодер SIKO WV5800M представляет собой комплексное измерительное решение, которое сочетает точность, исключительную стойкость к внешним воздействиям и способность к функциональному расширению. Для инженера, проектирующего сложные системы мобильной техники, он предлагает ценное сочетание надёжности, гибкости и соответствия отраслевым стандартам.
