Измеритель статического электричества Simco ION FMX-004: назначение и применение

Назначение и принцип действия измерителя статического электричества Simco ION FMX-004

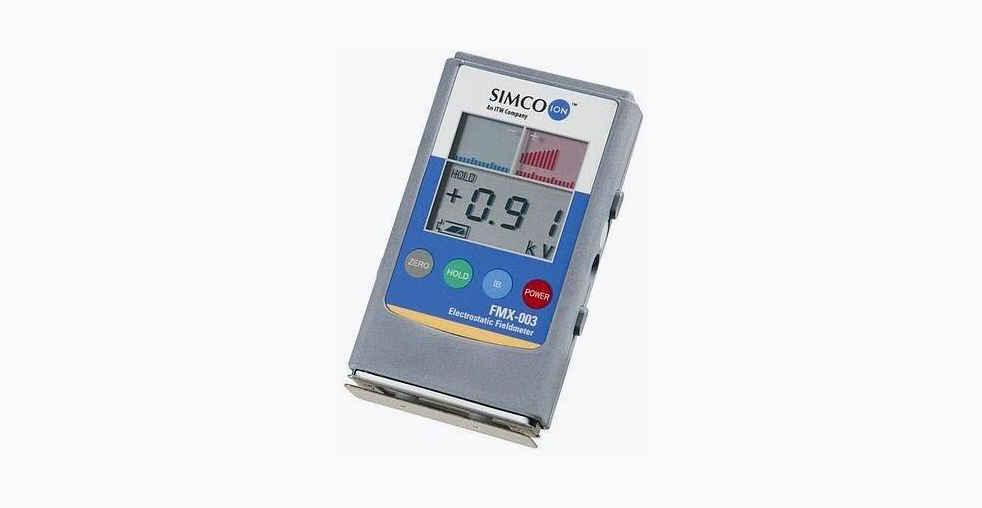

Прибор Simco ION FMX-004 представляет собой портативный измеритель, предназначенный для бесконтактного определения величины и полярности электростатических зарядов. Он применяется в промышленных условиях для количественной оценки статического электричества, которое часто становится источником серьезных технологических проблем. К ним относятся прилипание пыли и мелких частиц к поверхностям, слипание листовых материалов, нарушения в подаче заготовок в автоматизированных системах, а также электростатические разряды. Последние представляют особую опасность, так как могут повредить чувствительные компоненты микроэлектроники или стать причиной возгорания в условиях взрывоопасной среды.

Принцип работы устройства основан на измерении напряженности электростатического поля, создаваемого зарядом на поверхности объекта. Измеритель фиксирует эту напряженность в киловольтах на метр (кВ/м) или просто в киловольтах (кВ). Ключевым преимуществом является способность проводить измерения без физического контакта с исследуемым объектом, что исключает влияние прибора на распределение заряда и позволяет работать с движущимися материалами. Прибор автоматически определяет полярность заряда и отображает результаты в цифровом виде и в форме наглядной столбчатой диаграммы на цветном дисплее.

Конструктивные особенности и технические характеристики

Конструкция FMX-004 разработана с учетом требований к точности измерений и удобству эксплуатации в реальных производственных условиях. Одной из фундаментальных особенностей является корпус из проводящего АБС-пластика, оснащенный зажимом для заземления. Это решение критически важно для обеспечения точности: заземленный корпус не накапливает собственный паразитный заряд, который мог бы исказить показания прибора.

Для соблюдения стандартизированного расстояния измерения, что является обязательным условием для получения воспроизводимых результатов, устройство оснащено двойной светодиодной системой индикации. Она помогает оператору точно позиционировать прибор на расстоянии 25 миллиметров от контролируемой поверхности. Функция удержания показаний позволяет зафиксировать текущее значение на дисплее, что удобно при работе в труднодоступных местах или для последующего сравнения.

Важной функцией, расширяющей сферу применения FMX-004 за рамки ручного контроля, является наличие аналогового выхода. Этот интерфейс позволяет подключить прибор к внешним системам, таким как программируемые логические контроллеры, регистраторы данных или системы автоматизированного управления технологическими процессами. Таким образом, устройство можно интегрировать в стационарную систему непрерывного мониторинга электростатической обстановки на критически важных участках производственной линии.

Сферы практического применения

Измеритель Simco ION FMX-004 применяется для решения широкого круга задач, связанных с контролем и устранением проблем, вызванных статическим электричеством.

• Диагностика и локализация источников заряда. Прибор используется для построения так называемой карты электростатических полей вдоль технологической линии. Специалист может выявить участки с максимальным уровнем заряда, а также проанализировать динамику его накопления после различных операций, таких как размотка материала, механическая обработка, сепарация или транспортировка.
• Контроль и оценка эффективности антистатического оборудования. Устройство незаменимо для проверки работоспособности ионизаторов, воздушных ножей и других нейтрализаторов статического электричества. Регулярные замеры уровня заряда до и после установки такого оборудования предоставляют объективные количественные данные для его настройки, корректировки расположения и планирования графика технического обслуживания.
• Интеграция в системы автоматизированного мониторинга. Благодаря аналоговому выходу, FMX-004 может быть установлен стационарно в ключевой точке производственного процесса. Непрерывная передача данных позволяет не только отслеживать текущий уровень статического электричества, но и настраивать систему автоматического оповещения персонала при превышении установленных пороговых значений.

Рекомендации по эксплуатации и обслуживанию

Для обеспечения долговечной и точной работы измерителя необходимо соблюдать несколько ключевых правил.

• Поверка и калибровка. Как и любое высокоточное измерительное средство, FMX-004 требует периодической поверки для подтверждения соответствия заявленным метрологическим характеристикам. Рекомендуемый интервал между процедурами калибровки составляет один год.
• Обязательное заземление. Перед началом каждого сеанса измерений необходимо обеспечить надежное электрическое соединение заземляющего зажима прибора с контуром заземления. Это основное условие для получения достоверных результатов.
• Использование функций прибора. Функция удержания показаний предназначена не только для работы в неудобных положениях. Ее целесообразно использовать для фиксации значений при проведении сравнительных измерений, например, для документирования эффективности проведенных мероприятий по нейтрализации статического заряда.

Сравнение с аналогами

На рынке оборудования для контроля статического электричества представлены приборы различных производителей. Помимо Simco ION, известны продукты таких компаний, как Fraser (модели серий 715 и EX715) и Trek, Inc. Каждое решение имеет свои особенности.

Модели Fraser традиционно известны своей надежностью и широким модельным рядом, включающим как простые измерители, так и сложные системы. Приборы Trek часто выделяются высочайшей точностью и используются в научно-исследовательских задачах. Измеритель Simco ION FMX-004 в этом ряду позиционируется как сбалансированное решение, сочетающее портативность, интуитивно понятный интерфейс с визуализацией данных в виде диаграммы и возможность интеграции в промышленные системы управления, что делает его ориентированным на практические задачи технологического контроля в цехах.

Таким образом, Simco ION FMX-004 является инструментом, который позволяет перевести управление статическим электричеством из области эмпирических оценок в плоскость точного количественного анализа, что является основой для принятия обоснованных решений в современном промышленном производстве.
