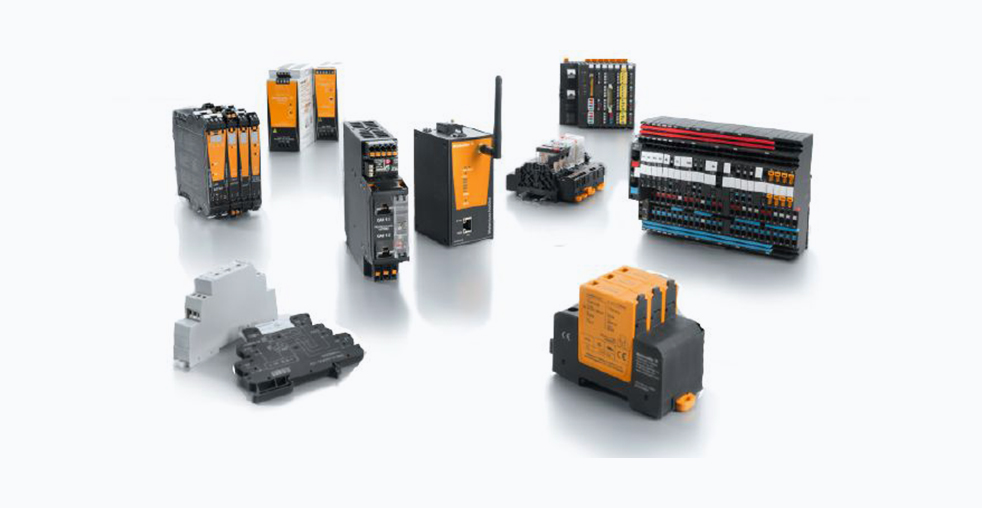

Системные решения Weidmueller для промышленной автоматизации

Введение в системные решения Weidmueller для промышленной автоматизации

Немецкая компания Weidmueller, основанная в 1950 году, является одним из ключевых мировых разработчиков и поставщиков аппаратных компонентов для промышленной автоматизации. Специализация компании сосредоточена на создании физической основы для автоматизированных систем управления, обеспечивая надежное электропитание, безотказное соединение и точную коммутацию сигналов между оборудованием различного типа. В отличие от производителей программного обеспечения или программируемых логических контроллеров (ПЛК), Weidmueller фокусируется на периферийном оборудовании, которое гарантирует стабильную и долговечную работу всей системы в целом. Продуктовый портфель охватывает весь технологический цикл — от преобразования сетевого напряжения до передачи управляющих сигналов на датчики и исполнительные механизмы в полевых условиях.

Основными принципами, заложенными в продукцию Weidmueller, являются высокая устойчивость к агрессивным производственным средам (пыль, влага, вибрация, экстремальные температуры), соответствие международным и отраслевым стандартам, а также ориентированность на сокращение времени монтажа и обслуживания. Решения компании находят применение в широком спектре отраслей: от автомобилестроения, пищевой промышленности и машиностроения до возобновляемой энергетики и транспортной инфраструктуры.

Импульсные источники питания и системы резервирования

Стабильное и качественное электропитание — фундаментальное условие бесперебойной работы любого промышленного оборудования. Weidmueller предлагает обширную линейку импульсных источников питания, рассчитанных на непрерывную эксплуатацию в жестких условиях цеха. Серии PRO ECO и PRO-M отличаются способностью выдавать номинальную выходную мощность в широком диапазоне температур окружающей среды. Это достигается за счет продуманной схемотехники и эффективного теплового рассеивания.

Например, блок питания PRO ECO мощностью 240 Вт обеспечивает выходной ток 10 А при температуре +55°C, что позволяет подключать к нему значительную нагрузку. Даже при повышении температуры до +70°C устройство сохраняет работоспособность, выдавая ток 6.25 А, что исключает неожиданное отключение оборудования в жаркий период. Высокая надежность подтверждается расчетным значением наработки на отказ (MTBF), которое для данной модели при +25°C составляет 2 000 000 часов. Этот показатель достигается благодаря высокому коэффициенту полезного действия (до 90%), снижающему тепловыделение, и применению коррозионно-стойких металлических корпусов.

Для систем, где простои недопустимы, Weidmueller разработала решения для резервирования питания. Диодные модули, такие как CP M DM20, предназначены для организации бесперебойного питания нагрузки от двух независимых источников. При отказе одного из них или падении напряжения ниже порогового значения (например, 20.4 В) модуль автоматически и практически без задержки переключается на резервный источник. КПД таких модулей превышает 97%, что минимизирует потери энергии в системе постоянного резервирования.

Преобразователи интерфейсов и системная интеграция

Современные промышленные объекты используют оборудование с разнообразными протоколами связи и типами интерфейсов. Для их интеграции в единую сеть управления требуются преобразователи сигналов. Weidmueller предлагает как классические устройства, такие как серия WDS2, так и современные модульные системы.

Преобразователи WDS2 выполняют конвертацию между распространенными последовательными интерфейсами: RS-232, RS-485 и RS-422. Важной их особенностью является наличие гальванической развязки с напряжением до 2 кВ. Это защищает чувствительные порты контроллеров от помех, наводок и выбросов напряжения, которые часто возникают в протяженных кабельных линиях, проложенных в производственных цехах.

Более прогрессивным решением являются модульные системы, например, U-REMOTE. Они представляют собой распределенные блоки ввода-вывода, которые устанавливаются непосредственно вблизи полевого оборудования и связываются с центральным контроллером по высокоскоростной промышленной сети (PROFINET, EtherNet/IP, EtherCAT). Модуль UR20-1COM-232-485-422, помимо поддержки сетевых протоколов, интегрирует в себя функции преобразователя последовательных интерфейсов. Такой модульный подход заменяет множество отдельных устройств, смонтированных в шкафу управления, на компактные распределенные станции. Это сокращает объем проводки, упрощает монтаж по принципу «подключи и работай» и повышает общую надежность системы за счет уменьшения количества точек соединения.

Промышленные соединители и разъемы

Передача данных и питания к датчикам, приводам и другому оборудованию, расположенному вне защищенных шкафов управления, требует использования особо надежных соединителей. Циркулярные разъемы Weidmueller, включающие популярные типоразмеры M8, M12, M23 и 7/8″, являются отраслевым стандартом для таких задач.

Их основными преимуществами являются металлический корпус, обеспечивающий механическую прочность, и высокая степень защиты от внешних воздействий (до IP68/IP69K). Это гарантирует работоспособность соединений в условиях сильной запыленности, прямого попадания воды, воздействия масел и агрессивных сред. Помимо стандартных сигнальных разъемов, Weidmueller предлагает силовые варианты разъемов M12 с кодировками -K и -L, способные передавать переменный ток напряжением до 630 В и силой до 16 А. Это позволяет использовать единый тип компактного разъема как для передачи данных, так и для подачи питания, что упрощает логистику и монтаж.

Для обеспечения высокого качества и повторяемости сборки разъемов компания разработала специальный инструмент. Этот инструмент позволяет затягивать соединения с предустановленным моментом, предотвращая повреждение контактов из-за чрезмерного усилия и обеспечивая одинаково надежное соединение независимо от квалификации монтажника.

Модульные системы коммутации для контроллеров и сервисные интерфейсы

Один из самых трудоемких процессов при построении системы автоматизации — коммутация многочисленных входов и выходов программируемого логического контроллера с полевыми устройствами. Система универсальных интерфейсов для ПЛК от Weidmueller кардинально оптимизирует эту задачу. Вместо традиционной поконтактной проводки от клеммника контроллера используются готовые коммутационные кабели с фирменными разъемами, предназначенные для конкретных моделей контроллеров ведущих производителей, таких как Siemens SIMATIC, Rockwell Automation CompactLogix, Schneider Electric Modicon и других.

Эти кабели подключаются к компактным модульным клеммникам, установленным на DIN-рейку в шкафу управления. К самим клеммникам уже производится подключение проводов от полевых устройств. Такая архитектура не только в разы ускоряет монтаж, но и значительно упрощает последующее обслуживание и модернизацию. Замена контроллера при апгрейде системы сводится к отключению одного штатного кабеля и подключению нового, без необходимости перекоммутировать всю полевую проводку.

Дополнением к этой концепции служат сервисные интерфейсы. Это модульные панели, которые монтируются в дверь шкафа управления и обеспечивают защищенный доступ к сетевым и сервисным портам без его вскрытия. Пользователь может скомпоновать панель из различных модулей, предлагая комбинации разъемов RJ45 (в том числе категории 6A), USB, силовых розеток и оптоволоконных портов. Класс защиты IP65 позволяет безопасно использовать эти интерфейсы в условиях производственной среды. Это дает инженерам и техникам удобный доступ для диагностики, подключения ноутбуков или другого оборудования, минимизируя риск случайного повреждения компонентов внутри шкафа.

Заключение

Системный подход Weidmueller к построению инфраструктуры промышленной автоматизации охватывает все уровни — от распределения питания до «последнего метра» связи с полевым устройством. Ценность этого подхода заключается в предоставлении инженеру-проектировщику комплекса технически совершенных, надежных и совместимых компонентов. Использование таких решений позволяет перенести основные трудозатраты с этапа трудоемкого монтажа и отладки соединений на этап проектирования и программирования самой системы управления.

Внедрение системных продуктов, будь то модульные интерфейсы для ПЛК или защищенные сервисные панели, часто связано с более высокими первоначальными затратами на оборудование по сравнению с использованием разрозненных компонентов. Однако этот фактор компенсируется значительным сокращением сроков ввода объекта в эксплуатацию, повышением общей надежности и ремонтопригодности системы, а также снижением эксплуатационных расходов в течение всего жизненного цикла благодаря простоте обслуживания и модернизации.
