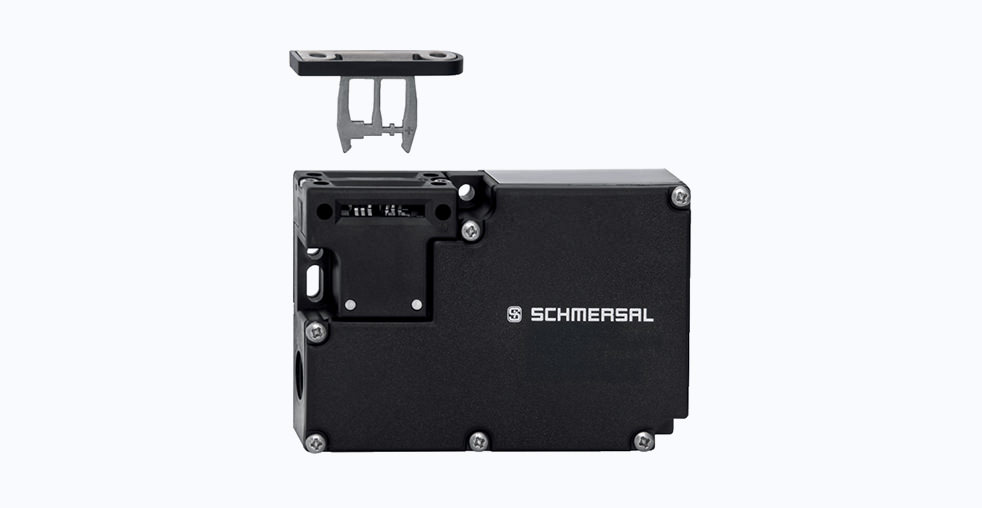

Соленоидный замок безопасности Schmersal AZM 161SK

Введение в устройство и принцип действия

Соленоидный замок безопасности Schmersal AZM 161SK представляет собой специализированное блокировочное устройство, предназначенное для обеспечения безопасности на промышленном оборудовании. Основная функция устройства заключается в контроле положения защитных ограждений, дверей или крышек и их надежной электромеханической блокировке на время выполнения опасных технологических операций. Принцип работы основан на электромеханическом воздействии: при подаче управляющего сигнала соленоид осуществляет разблокировку, позволяя открыть защитное ограждение.

Конструкция устройства разработана для интеграции в системы безопасности промышленных машин и роботизированных комплексов. Замок выполняет функцию фиксации ограждения в закрытом положении до тех пор, пока оборудование не перейдет в безопасный режим работы. Это предотвращает случайный доступ персонала в опасную зону во время работы оборудования.

Конструктивные особенности и принцип работы

AZM 161SK функционирует по принципу «питание для разблокировки», что означает необходимость подачи напряжения 24 В AC/DC на соленоид для открытия заблокированной двери. В обесточенном состоянии замок остается надежно заблокированным, что обеспечивает безопасность при отключении питания оборудования или аварийных ситуациях.

Конструкция включает магнитный привод с системой кодирования, который исключает возможность несанкционированного открытия с помощью посторонних предметов. Коммутационная часть устройства состоит из шести контактов: четыре нормально разомкнутых (НО) и два нормально замкнутых (НЗ), что обеспечивает гибкость при интеграции в различные цепи безопасности и управления.

Технические характеристики и параметры

Детальное рассмотрение технических параметров позволяет оценить возможности устройства для конкретных применений.

Модификации и варианты исполнения

Модельный ряд AZM 161 включает различные варианты исполнения, адаптированные под конкретные задачи. Полное обозначение модели, например AZM 161SK-12/12RK-024, содержит информацию о ключевых характеристиках:

• SK — подключение с помощью винтовых клемм. Также существуют модификации CC (клеточные зажимы) и ST (разъем M12)
• 12/12 — первая цифра описывает контакты со стороны магнита (1 НО, 2 НЗ), вторая — контакты со стороны привода (1 НО, 2 НЗ)
• R — увеличенная до 30 Н сила запирания
• K — питание для разблокировки
• 024 — номинальное напряжение питания 24 В AC/DC

Особенности конструкции для проектировщиков систем безопасности

Конструкция устройства включает несколько важных особенностей, которые необходимо учитывать при проектировании систем безопасности:

Система ручной разблокировки предусматривает возможность механического открытия с помощью специального треугольного ключа M5, который поставляется отдельно. Это решение обеспечивает доступ для технического обслуживания и в аварийных ситуациях.

Конструкция монтажной камеры обеспечивает удобство установки и подключения. Четыре кабельных ввода M16 x 1.5 позволяют организовать подводку кабелей в различных конфигурациях.

Соответствие международным стандартам безопасности подтверждается сертификацией по EN ISO 13849-1 (до PL c, Категория 1), EN ISO 14119, EN IEC 60947-5-1. При использовании в двухканальной схеме с соответствующим логическим устройством возможно достижение уровня безопасности до PL d (Категория 3).

Области применения и монтажные особенности

Устройство находит применение в различных отраслях промышленности для блокировки съемных и откидных защитных ограждений. Основные области использования включают:

• Станки с числовым программным управлением (ЧПУ)
• Роботизированные производственные комплексы
• Прессовое оборудование
• Оборудование для литья под давлением
• Автоматизированные производственные линии

Особенности монтажа требуют внимания к следующим аспектам:

• Крепление корпуса осуществляется с помощью трех винтов M5
• Момент затяжки винтов крышки корпуса составляет 0.6 Н·м
• Необходимо соблюдать последовательность затяжки, указанную в технической документации производителя
• Допустимое сечение подключаемого кабеля составляет от 0.25 до 1.5 мм²

Сравнительный анализ с аналогичными устройствами

При выборе блокировочных устройств безопасности важно учитывать особенности различных производителей. В таблице представлены ключевые параметры сравнения:

Заключение

Соленоидный замок безопасности Schmersal AZM 161SK представляет собой сложное инженерное решение, обеспечивающее безопасность персонала при работе с промышленным оборудованием. Высокие силовые и коммутационные характеристики, защищенное исполнение и соответствие международным стандартам делают устройство надежным компонентом систем безопасности. Понимание технических особенностей, возможностей конфигурации и правил монтажа позволяет эффективно интегрировать его в современные производственные системы.
