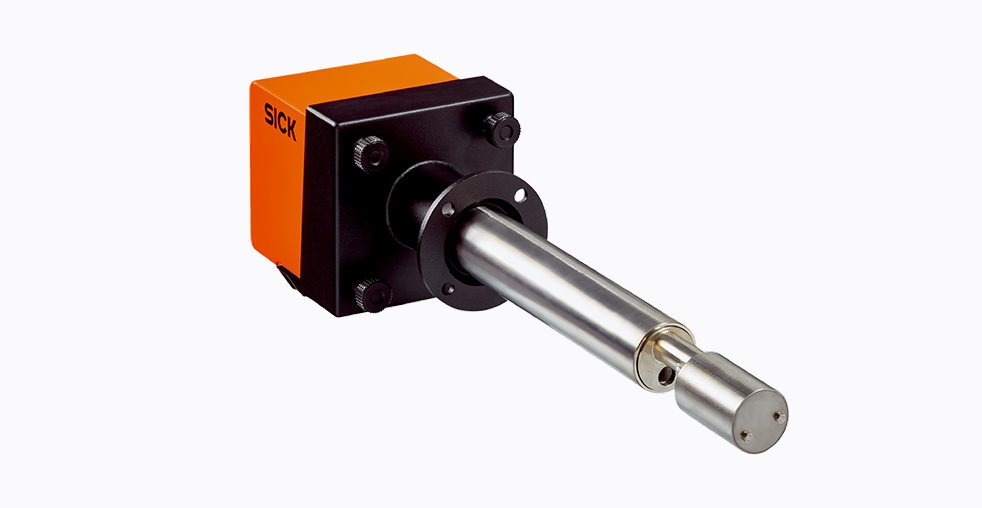

Стационарный оптический пылемер DUSTHUNTER SP100

Стационарный оптический пылемер DUSTHUNTER SP100 от немецкой компании SICK AG предназначен для непрерывного контроля низких и средних концентраций пылевых выбросов в промышленных условиях. Прибор обеспечивает высокоточные измерения, что делает его применимым в областях, где требуется строгое соблюдение экологических норм и оптимизация технологических процессов.

Принцип действия и технологические особенности

Оптическая схема на основе прямого рассеяния света

В основе работы прибора лежит метод прямого рассеяния света. Для измерений используется лазерный источник с длиной волны в видимом диапазоне 640–660 нм. Мощность лазера составляет менее 1 мВт, что соответствует второму классу безопасности. По сравнению с методами обратного рассеяния, данная технология обеспечивает повышенную точность при работе с низкими концентрациями взвешенных частиц, поскольку позволяет минимизировать уровень шумов и получить более стабильный сигнал.

Конструктивные преимущества

Конструктивной особенностью прибора является возможность одностороннего монтажа. Это упрощает установку на объектах с толстостенными или двухслойными газоходами, где доступ к противоположной стороне затруднен или невозможен. Такое решение сокращает временные и финансовые затраты на монтажные работы, поскольку отпадает необходимость в сложной юстировке оптических компонентов.

Таблица: Конфигурации исполнения DUSTHUNTER SP100

Технические характеристики и метрологические возможности

Диапазоны измерения и точность

Прибор имеет необходимые сертификаты, включая соответствие европейскому стандарту EN 15267, который регламентирует требования к средствам мониторинга выбросов. Доступны различные диапазоны измерений: от 0–5 мг/м³ для сверхнизких концентраций до 0–500 мг/м³ для средних уровней запыленности. Заявленная погрешность не превышает 2% от верхнего предела выбранного диапазона, что обеспечивает высокую достоверность данных для экологической отчетности.

Адаптация к процессным условиям

DUSTHUNTER SP100 способен работать в широком спектре условий, что расширяет область его применения:

• Рабочее давление: в диапазоне от -100 до +100 гПа при использовании очищенного воздуха для КИПиА.
• Влажность газовой среды: функционирует в условиях неконденсирующейся влажности.
• Скорость потока газа: 38–63 м³/ч при противодавлении 30 гПа.

Для работы в агрессивных средах производитель предлагает опциональное исполнение с измерительным зондом, выполненным из сплава хастеллой, что повышает коррозионную стойкость и срок службы оборудования.

Преимущества для эксплуатации и технического обслуживания

Автоматизированный самоконтроль и калибровка

Важной функцией прибора является встроенная система автоматической проверки. Она включает регулярный контроль нулевой точки, калибровку по контрольной точке и непрерывный мониторинг уровня загрязнения оптических элементов. Система формирует предупреждение при достижении уровня загрязнения 30% и сигнал неисправности при 40%, что позволяет планировать техническое обслуживание и избежать незапланированных простоев.

Минимальные эксплуатационные затраты

Благодаря автоматизации процессов самодиагностики и калибровки, прибор не требует частого вмешательства обслуживающего персонала. Отсутствие необходимости в регулярной ручной юстировки оптики дополнительно снижает трудозатраты и общую стоимость владения.

Практические аспекты применения

Сценарии использования

DUSTHUNTER SP100 находит применение в различных отраслях промышленности:

1. Энергетика и переработка отходов: контроль выбросов твердых частиц на электростанциях и мусоросжигательных заводах.
2. Промышленная фильтрация: мониторинг эффективности работы рукавных и электрофильтров.
3. Системы вентиляции и газоочистки: измерение запыленности в газоходах и вентиляционных системах производственных цехов.

Интеграция в системы управления

Прибор поддерживает распространенные промышленные протоколы связи, такие как Ethernet, PROFIBUS DP и Modbus, что упрощает его интеграцию в существующие АСУ ТП. Для подключения к системам управления доступны аналоговые интерфейсы (2 входа, 3 выхода) и дискретные сигналы (4 входа, 5 выходов).

Сравнение с аналогами

При выборе оборудования для мониторинга пыли часто рассматриваются решения от других ведущих производителей, таких как Siemens (серия OLM) и AMETEK (линейка Landmark). Приборы Siemens обычно ориентированы на глубокую интеграцию в экосистему автоматизации этого производителя, в то время как решения AMETEK часто выделяются специализированными аналитическими возможностями. DUSTHUNTER SP100 занимает нишу устройств, сочетающих высокую метрологическую точность, широкий диапазон исполнений для разных сред и упрощенное обслуживание.

Таблица: Сравнительные характеристики пылемеров

Рекомендации по выбору и монтажу

Критерии выбора конфигурации

При подборе оборудования необходимо учитывать несколько ключевых факторов:

1. Температурный режим: стандартное исполнение подходит для большинства задач, но для высокотемпературных процессов (до +400 °C) требуется специальная версия.
2. Класс взрывозащиты: наличие взрывоопасной зоны определяет необходимость выбора исполнения с маркировкой ATEX и IECEx.
3. Химическая стойкость: при работе с коррозионными газами рекомендуется выбирать зонд из хастеллоя.
4. Геометрия газохода: прибор оптимален для газоходов малого и среднего диаметра.

Особенности монтажа

Односторонний монтаж является значительным преимуществом, так как не требует сложных подготовительных работ и высокой квалификации монтажников. Отсутствие необходимости в юстировке после установки минимизирует риски ошибок оператора и ускоряет ввод прибора в эксплуатацию.

Заключение

Стационарный пылемер DUSTHUNTER SP100 является технологичным решением для непрерывного мониторинга пылевых выбросов. Он сочетает высокую точность измерений, надежную конструкцию, адаптированную для работы в сложных промышленных условиях, и низкие эксплуатационные расходы. Широкий выбор исполнений и простота интеграции в системы управления делают его универсальным инструментом для обеспечения экологической безопасности и оптимизации производственных процессов.
