Концевой выключатель Steute E 12 WH: технические характеристики и особенности применения

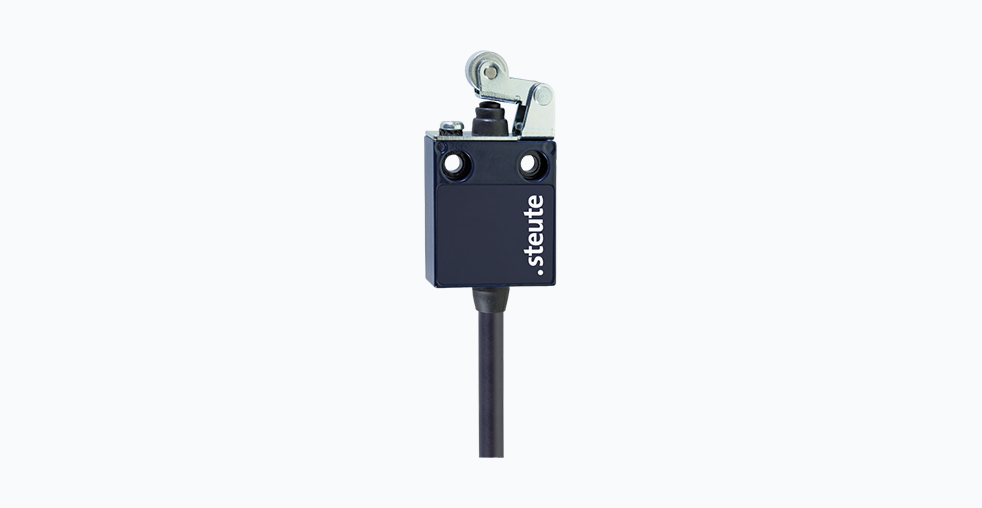

Концевой выключатель Steute E 12 WH представляет собой электромеханический позиционный переключатель, предназначенный для точного контроля положения движущихся частей в промышленном оборудовании. Его основная функция заключается в преобразовании механического воздействия в четкий и надежный электрический сигнал. Устройство используется для ограничения хода, блокировки, подсчета или определения позиции в станках, конвейерных системах, упаковочных машинах и роботизированных комплексах. В отличие от бесконтактных датчиков, этот выключатель осуществляет физическую коммутацию электрической цепи, обеспечивая гальваническую развязку и способность управлять нагрузками значительной мощности.

Конструктивные особенности и принцип работы

Надежность выключателя Steute E 12 WH базируется на тщательно продуманной конструкции. Корпус устройства выполнен из литого под давлением алюминия с порошковым покрытием, что обеспечивает высокую механическую прочность, устойчивость к вибрациям и коррозии. Сердцем аппарата является мгновенный переключающий механизм с контактами типа C (1НО+1НЗ). Принцип его работы основан на быстром, скачкообразном переключении контактов при достижении определенного положения приводного рычага. Эта технология минимизирует время горения электрической дуги при размыкании, увеличивает общий ресурс и гарантирует высокую повторяемость момента срабатывания, независимо от скорости движения активирующего упора.

Приводной узел модели E 12 WH — это роликовый рычаг, оснащенный металлическим роликом для плавного взаимодействия с движущимся упором. Отличительной чертой данной модификации является наличие уплотнительной манжеты (WH), которая защищает ось вращения рычага от попадания пыли, мелкой стружки и других загрязнений, характерных для промышленных сред. Важным требованием производителя для обеспечения заявленного механического ресурса является активация выключателя исключительно с правой стороны относительно направления движения рычага. Нагрузка с левой стороны создает нерасчетное усилие на ось, что может привести к ее преждевременному износу.

Детальные технические характеристики и варианты исполнения

Выбор конкретной модификации выключателя требует учета комплекса электрических и механических параметров. Ниже представлена сводная таблица ключевых характеристик модели Steute E 12 WH.

Модель E 12 WH является частью обширной серии E 12, которая предлагает множество вариантов исполнения для различных задач. Ключевым отличием между модификациями является тип приводного механизма:

• Рычажные приводы: Включают модели с фиксированным рычагом (D), рычагом с роликом (DL), рычагом с роликом и боковым упором (DS) и двухплечим рычагом (DD). Предназначены для углового срабатывания, часто с возможностью регулировки положения рычага.
• Толкатели: Модели с прямым (R) или роликовым (F) толкателем для линейного нажатия.
• Пружинные приводы: Исполнения с пружинным рычагом (TL) или толкателем (TF) для воздействия с переменным направлением.

Кроме типа привода, доступны дополнительные опции, такие как позолоченные контакты для коммутации слаботочных цепей повышенной надежности, боковой кабельный ввод для удобства монтажа в стесненных условиях, а также версии с быстроразъемным электрическим разъемом стандарта M12 вместо фиксированного кабеля.

Рекомендации по применению и монтажу

Для реализации заявленных характеристик и обеспечения долговечности выключателя необходимо следовать ряду практических рекомендаций.

Геометрия активации: Углы подхода упора к ролику (α=40°, β=25° для модификации WH) заданы производителем не случайно. Они определяют оптимальную зону контакта, при которой исключается проскальзывание, заклинивание и создаются минимальные нагрузки на ось рычага. Пренебрежение этими параметрами значительно сокращает механический ресурс устройства.

Защита электрической цепи: Хотя в конструкцию выключателя встроен плавкий предохранитель на 5 А, для обеспечения максимальной надежности в силовую цепь рекомендуется включать дополнительную внешнюю защиту, особенно при коммутации индуктивных нагрузок, таких как катушки контакторов, соленоиды или двигатели.

Выбор материала ролика: Стандартный металлический ролик обладает высокой износостойкостью. Однако в случаях, когда необходимо исключить риск повреждения или оставления следов на окрашенных, полированных или мягких поверхностях упора, следует рассмотреть опцию с роликом из износостойкого пластика.

Адаптация и обслуживание: Конструкция выключателя предусматривает определенную гибкость при модернизации. Возможность заказа рычага, повернутого на 180 градусов относительно стандартного положения, позволяет адаптировать устройство к измененной конфигурации оборудования без переделки посадочного места. Исполнения с разъемом M12 значительно упрощают и ускоряют процедуру замены в случае необходимости.

Сравнение с аналогами других производителей

При выборе концевого выключателя инженеры часто сравнивают продукцию различных брендов. Модель Steute E 12 WH можно сопоставить с устройствами аналогичного класса.

• Schneider Electric (серия XCK): Предлагает схожие модели с высокой степенью защиты и разнообразием приводов. Отличия могут заключаться в конструктивном исполнении клеммной коробки, диапазоне дополнительных аксессуаров и рекомендуемых условиях для коммутации постоянного тока.
• Siemens (серия 3SE5): Известна высокой механической износостойкостью. Концевые выключатели Siemens часто имеют модульную конструкцию, позволяющую комбинировать разные корпуса и приводные головки, что предоставляет свои преимущества в гибкости конфигурации.

Каждый из этих производителей имеет свои особенности в стандартных длинах кабеля, способах крепления и номенклатуре специальных исполнений (например, для повышенных температур или агрессивных сред). Выбор в пользу конкретной модели должен основываться на детальном анализе требуемых электрических параметров, условий эксплуатации и удобства монтажа в конкретном применении.

Заключение

Концевой выключатель Steute E 12 WH — это надежное и точное электромеханическое решение для задач позиционирования в промышленной автоматизации. Его устойчивость к внешним воздействиям, подтвержденная степенью защиты IP67, широкий температурный диапазон и высокий механический ресурс делают его пригодным для использования в сложных производственных условиях. Эффективность устройства напрямую зависит от корректного выбора модификации привода, соблюдения геометрии активации и правил монтажа. При таком подходе данный выключатель становится ключевым компонентом, обеспечивающим точность, безопасность и бесперебойность работы технологического оборудования.
