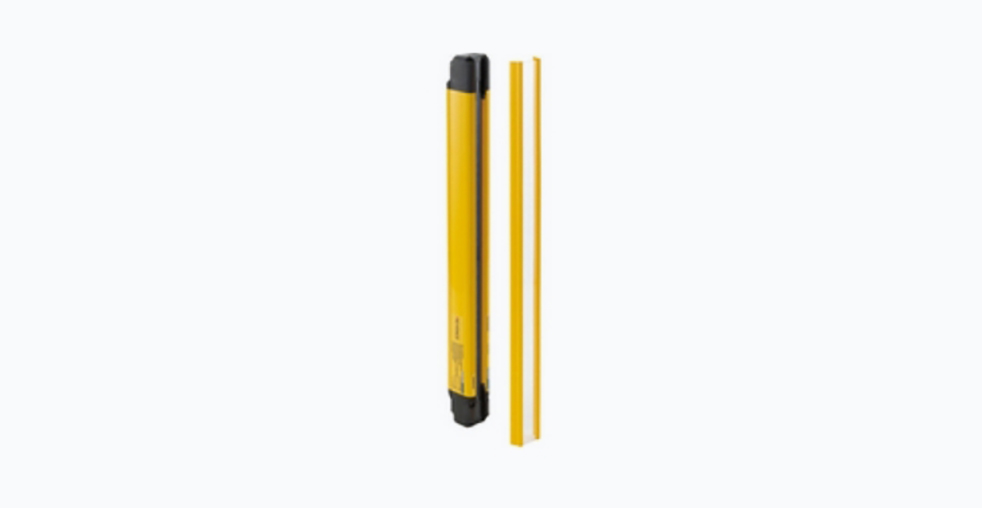

Световые завесы Keyence GL-R60H: технические особенности и применение
В современном промышленном производстве обеспечение безопасности персонала, работающего вблизи автоматизированного оборудования, является одной из первостепенных задач. Одним из наиболее эффективных технических решений для создания защитных барьеров являются оптико-электронные устройства, известные как световые завесы. Модель GL-R60H от японской компании Keyence представляет собой высокоточное и надежное устройство безопасности, соответствующее самым строгим международным стандартам. Эта завеса предназначена для мгновенного обнаружения вторжения человека или объекта в опасную зону и подачи сигнала на остановку оборудования.
Принцип действия устройства основан на формировании завесы из множества параллельных инфракрасных лучей. Передатчик генерирует 60 невидимых лучей с длиной волны 870 нанометров, создавая вертикальный защитный барьер высотой 1180 миллиметров. Приемный блок, установленный напротив, непрерывно контролирует состояние каждого луча. Прерывание любого из них объектом диаметром от 25 миллиметров приводит к практически мгновенному изменению состояния выходных сигналов безопасности, что инициирует остановку потенциально опасного механизма.
Световая завеса GL-R60H классифицируется как устройство защиты от несанкционированного доступа типа 4 в соответствии со стандартом IEC 61496-2. Ее конструкция и система самодиагностики обеспечивают соответствие высшему уровню надежности — категории 4, уровню производительности PL e по EN ISO 13849-1, а также уровню SIL 3 по IEC 61508. Это означает, что система построена на принципах резервирования ключевых компонентов и сохраняет свою работоспособность даже при возникновении единичной неисправности.
Основные технические параметры
Для детального понимания возможностей устройства ниже представлена таблица с ключевыми характеристиками.
| Параметр | Значение | Пояснение |
|---|---|---|
| Количество и шаг лучей | 60 лучей, шаг 20 мм | Высокая плотность лучей обеспечивает надежное обнаружение мелких объектов, таких как пальцы руки, исключая образование неконтролируемых промежутков. |
| Высота защитной зоны | 1180 мм | Стандартная высота, эффективная для перекрытия типовых проемов и доступа к рабочим зонам станков. |
| Минимальный обнаруживаемый объект | Диаметр 25 мм | Параметр соответствует требованиям международных стандартов для защиты конечностей оператора. |
| Рабочее расстояние | От 0,2 м до 15 м | Широкий диапазон позволяет использовать завесу как для защиты малогабаритного оборудования, так и для ограждения крупных производственных участков. |
| Время отклика системы | От 10,9 мс | Минимальное время переключения выходов при использовании проводной синхронизации. Критически важный параметр для оборудования с высокой скоростью движения. |
| Степень защиты корпуса (IP) | IP65 / IP67 | Полная защита от проникновения пыли и от струй воды. Позволяет эксплуатацию в условиях запыленности, повышенной влажности и при попадании брызг. |
| Диапазон рабочих температур | От -10°C до +55°C | Обеспечивает стабильную работу в неотапливаемых производственных помещениях и в условиях жаркого цеха. |
| Напряжение питания | 24 В постоянного тока (±20%) | Стандартное напряжение для промышленной автоматики, что упрощает интеграцию в существующие системы. |
| Материал корпуса | Алюминиевый профиль, фронтальная панель из поликарбоната и нержавеющей стали | Конструкция обеспечивает высокую механическую прочность, виброустойчивость и долговечность в жестких производственных условиях. |
Особенности конструкции и функциональные возможности
GL-R60H обладает рядом конструктивных особенностей, расширяющих сферу ее применения. Одной из ключевых является гибкая система синхронизации передающего и приемного блоков. Устройство поддерживает два режима: проводную синхронизацию через отдельный кабель, которая обеспечивает максимально быстрое время отклика, и оптическую синхронизацию по инфракрасному каналу. Второй вариант существенно упрощает монтаж, так как отпадает необходимость в прокладке дополнительного кабеля между блоками, что особенно актуально для мобильных установок или сложных конфигураций.
Еще одной важной функцией является встроенная защита от взаимных помех. Она позволяет работать одновременно до двум парам световых завес GL-R60H в непосредственной близости друг от друга без риска перекрестных наводок и ложных срабатываний. Это решение оптимально для роботизированных ячеек, где могут потребоваться несколько независимых защитных барьеров.
Система индикации на корпусе устройства, включая светодиоды для контроля мощности сигнала и точности юстировки, значительно облегчает процесс монтажа, настройки и последующего технического обслуживания.
Сценарии практического применения
Благодаря своим характеристикам, световая завеса GL-R60H находит применение в различных отраслях промышленности.
- Штамповочное и прессовое оборудование. На механических прессах, гильотинных ножницах и другом оборудовании с ударным или режущим действием критически важна скорость срабатывания защиты. Время отклика GL-R60H, составляющее порядка 11 миллисекунд, гарантирует, что сигнал на остановку будет подан до того, как конечность оператора достигнет опасной точки. Режим обнаружения объекта от 25 миллиметров в полной мере соответствует требованиям стандартов для подобных видов техники.
- Робототехнические комплексы и автоматизированные ячейки. Световая завеса служит эффективным гибким ограждением для зоны работы промышленного робота. При нарушении луча система безопасности может перевести робота в режим замедленного движения или полностью остановить его цикл. Использование оптической синхронизации и защита от взаимных помех упрощает организацию таких решений.
- Протяженные технологические линии и конвейерные системы. Высота защитного поля и возможность каскадного подключения нескольких устройств позволяют создавать длинные защитные барьеры вдоль конвейеров, зон загрузки или разгрузки, где установка сплошных физических ограждений неудобна или экономически нецелесообразна.
- Упаковочное и фасовочное оборудование. Завесы могут использоваться для контроля доступа к движущимся частям машин, а также, в некоторых конфигурациях, для выполнения не связанных с безопасностью задач, например, подсчета объектов.
Рекомендации по интеграции и настройке
Для обеспечения максимальной эффективности и надежности при работе со световой завесой GL-R60H следует учитывать несколько факторов.
- Выбор типа синхронизации. Для стационарно установленного оборудования, где есть возможность прокладки кабеля, рекомендуется использовать проводную синхронизацию для достижения наивысшей скорости работы. В случаях, когда монтаж дополнительного кабеля затруднен, или для мобильных применений оптимальным выбором будет беспроводная оптическая синхронизация.
- Учет условий окружающей среды. Несмотря на высокую устойчивость к внешней засветке, при проектировании следует по возможности избегать направления на приемник прямого излучения от мощных источников света, таких как прожекторы или незащищенные лампы. Степень защиты IP65/IP67 позволяет эксплуатировать устройство в сложных условиях, но необходимо обеспечить отсутствие постоянного воздействия сильных струй воды или конденсата непосредственно на элементы корпуса.
- Интеграция в систему управления. Устройство оснащено двумя независимыми полупроводниковыми выходами безопасности, которые могут быть сконфигурированы. Кроме того, предусмотрены дополнительные управляющие входы для реализации таких функций, как маскирование сигнала для прохода заготовок, временное принудительное отключение для сервисного обслуживания и внешний контроль работоспособности. Это обеспечивает широкие возможности для гибкого встраивания завесы в комплексные системы безопасности на базе программируемых логических контроллеров.
Световая завеса Keyence GL-R60H представляет собой технически сложное и сертифицированное решение для обеспечения безопасности на производстве. Ее отличительными чертами являются высокая надежность, соответствующая международным стандартам, минимальное время отклика, прочная конструкция и продуманные функции для интеграции. При правильном выборе, монтаже и настройке данное устройство становится ключевым компонентом системы, позволяющим совмещать безопасность труда с высокой производительностью современного промышленного оборудования.
