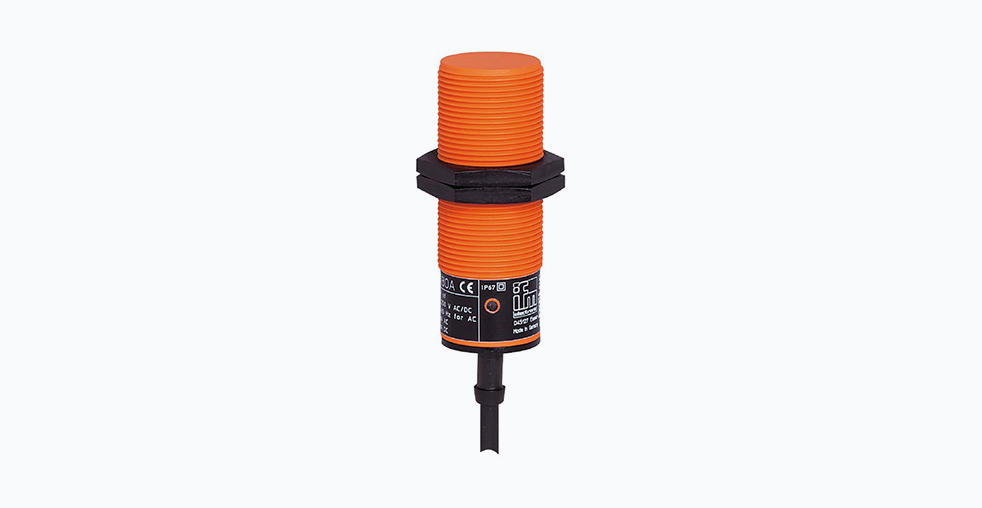

Технические характеристики и применение индуктивного датчика II0104 от IFM Electronic

Технические характеристики и применение индуктивного датчика II0104 от IFM Electronic

Индуктивные датчики занимают важное место в промышленной автоматизации, обеспечивая бесконтактное обнаружение металлических объектов в различных условиях эксплуатации. Среди многообразия подобных устройств датчик II0104 от IFM Electronic выделяется своими техническими параметрами и надежностью.

Принцип работы и конструктивные особенности

Индуктивные датчики функционируют на основе генератора электромагнитного поля. При внесении металлического объекта в зону действия датчика возникают вихревые токи, что приводит к изменению амплитуды колебаний генератора и последующему переключению выходного состояния.

Корпус датчика II0104 изготовлен из полибутилентерефталата (PBT) — термопластика, характеризующегося высокой механической прочностью, устойчивостью к химическим веществам и способностью сохранять свойства в широком температурном диапазоне. Резьбовой корпус типа M30 × 1.5 соответствует стандартам промышленного монтажа. Конструкция типа «незаподлицо» (non-flush) обеспечивает увеличенное расстояние срабатывания по сравнению с моделями «вподлицо» (flush-mounted).

Детальный анализ технических параметров

Датчик II0104 демонстрирует впечатляющие технические характеристики, которые обеспечивают его надежную работу в различных промышленных условиях:

• Диапазон рабочих напряжений: 20–250 В переменного/постоянного тока
• Номинальное расстояние срабатывания: 15 мм
• Рабочий температурный диапазон: от –25°C до +80°C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Конструкция: двухпроводная, нормально замкнутый контакт (NC)
• Материал корпуса: полибутилентерефталат (PBT)
• Длина кабеля: 10 метров из поливинилхлорида (PVC)

Особого внимания заслуживает поправочный коэффициент для различных металлов, который позволяет точно настроить датчик для работы с конкретными материалами: сталь (1.0), нержавеющая сталь (0.7), латунь (0.4), алюминий (0.3), медь (0.2).

Сравнительный анализ с аналогами

При сравнении с аналогичными устройствами других производителей выявляются как преимущества, так и особенности датчика II0104. Например, модели от Omron (E2E-X15MD1) и Siemens (3RG4015-0AA00) предлагают схожие характеристики по расстоянию срабатывания, но могут отличаться по диапазону рабочих напряжений и конструктивным особенностям.

Datalogic предлагает серию DS с аналогичными параметрами, однако многие модели этого производителя имеют трехпроводное подключение, что может усложнять монтаж в некоторых случаях. Pepperl+Fuchs в серии NBN также предоставляет решения с похожими характеристиками, но часто с более ограниченным температурным диапазоном.

Уникальной особенностью II0104 является комбинированная ступень AC/DC, позволяющая использовать датчик в системах с различными источниками питания без дополнительных преобразователей.

Практическое применение в различных отраслях

Металлургическая промышленность: Датчик применяется для контроля положения металлических заготовок на конвейерных линиях, в системах сортировки и обработки. Устойчивость к высоким температурам и способность работать с различными типами металлов делают его идеальным решением для этой отрасли.

Автомобилестроение: В роботизированных сборочных линиях датчик используется для обнаружения деталей и контроля их положения. Частота переключения 50 Гц для постоянного тока обеспечивает достаточное быстродействие для большинства применений в этой области.

Пищевая промышленность: Благодаря корпусу из химически стойкого материала и степени защиты IP67, датчик может использоваться в условиях повышенной влажности и при частой мойке оборудования. Важно отметить, что для непосредственного контакта с пищевыми продуктами требуются дополнительные защитные меры.

Логистика и складское хозяйство: Датчик применяется для подсчета металлических контейнеров, контроля положения изделий на транспортерных лентах и в системах автоматизированной сортировки.

Рекомендации по монтажу и эксплуатации

Правильная установка датчика критически важна для его надежной работы. При монтаже необходимо учитывать:

• Номинальное расстояние срабатывания и поправочные коэффициенты для разных металлов
• Необходимость использования монтажных адаптеров в условиях вибрации
• Отсутствие защиты от переполюсовки требует внимательности при подключении

Для диагностики и обслуживания рекомендуется использовать специализированные тестеры, позволяющие быстро выявлять проблемы без демонтажа устройства.

Перспективы развития технологий

Современные тенденции в развитии индуктивных датчиков включают миниатюризацию, увеличение расстояния срабатывания, улучшение помехоустойчивости и интеграцию функций диагностики. Многие производители, включая IFM Electronic, активно развивают технологии IO-Link, позволяющие получать дополнительную диагностическую информацию и дистанционно настраивать параметры датчиков.

Технические характеристики в табличном представлении

Индуктивный датчик II0104 от IFM Electronic представляет собой надежное решение для промышленной автоматизации, сочетающее в себе широкий диапазон рабочих параметров, устойчивость к сложным условиям эксплуатации и простоту монтажа. Его технические характеристики делают его подходящим для широкого спектра применений в различных отраслях промышленности.

При выборе датчика для конкретного применения рекомендуется учитывать не только основные параметры, но и особенности монтажа, условия эксплуатации и требования к диагностике. Современные тенденции указывают на растущую важность интеллектуальных функций и возможностей дистанционной диагностики, что следует учитывать при проектировании новых систем.
