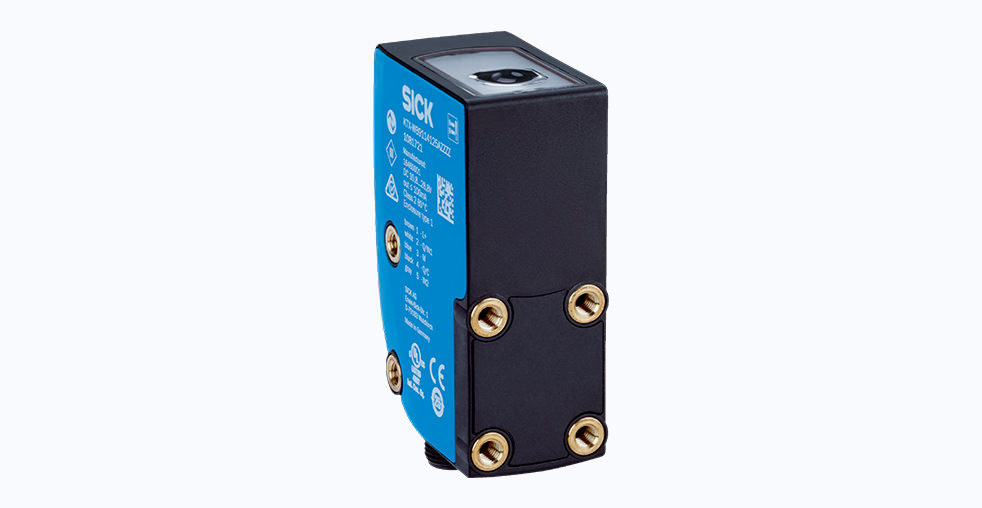

Технологический обзор датчика контраста SICK KTX-WP91142252ZZZZ

Введение
В промышленных системах автоматизации обнаружение контрастных меток остается критически важной задачей, требующей высочайшей точности и надежности. Датчик контраста SICK KTX-WP91142252ZZZZ представляет собой современное решение, сочетающее инновационные оптические технологии с продуманной конструкцией для работы в сложных промышленных условиях. Этот прибор относится к серии KTX Prime и является эволюционным развитием предыдущих поколений датчиков серии KT, предлагая существенно улучшенные эксплуатационные характеристики.
Технические характеристики: детальный анализ
Ключевые параметры
Датчик контраста KTX-WP91142252ZZZZ обладает комплексом технических характеристик, которые обеспечивают его высокую эффективность в промышленных применениях:
- Диапазон рабочих напряжений: 10,8-28,8 В постоянного тока, что позволяет интегрировать устройство в различные промышленные системы питания
- Выходной сигнал: PNP типа с функцией переключения NO/NC (нормально открытый/нормально закрытый), обеспечивающий гибкость в подключении и программировании
- Степень защиты: IP67, что гарантирует защиту от пыли и временного погружения в воду
- Рабочая температура: от -20°C до +60°C, что обеспечивает стабильную работу в неотапливаемых помещениях и холодильных камерах
- Частота переключения: до 50 кГц, что позволяет обнаруживать объекты на высокоскоростных производственных линиях
- Потребляемый ток: не более 100 мА в рабочем режиме
- Время отклика: менее 10 мкс, обеспечивающее быстрое реагирование на изменения
Оптические особенности
Оптическая система датчика включает несколько ключевых компонентов:
- Источник света: RGB-светодиод (красный/зеленый/синий) с длинами волн 470, 525 и 625 нм
- Технология TwinEye: использование прецизионного RGB-светодиода обеспечивает увеличенную глубину резкости и допуск по ширине сканирования
- Размер светового пятна: 0,9×3,8 мм (прямоугольное вертикальное)
- Рабочее расстояние: 13 мм с допуском ±5 мм
- Регулировка чувствительности: цифровая регулировка с разрешением 0,1%
Таблица: Сводные технические характеристики датчика
Параметр | Значение | Примечание |
---|---|---|
Напряжение питания | 10,8-28,8 В DC | Широкий диапазон для интеграции |
Выходной сигнал | PNP NO/NC | Гибкость подключения |
Степень защиты | IP67 | Защита от пыли и воды |
Рабочая температура | -20°C до +60°C | Для различных условий |
Частота переключения | 50 кГц | Высокая скорость обработки |
Размер светового пятна | 0,9×3,8 мм | Точное позиционирование |
Рабочее расстояние | 13 мм ±5 мм | Стабильность при колебаниях |
Потребляемый ток | ≤100 мА | Низкое энергопотребление |
Конструктивные особенности и технологические преимущества
Эргономика и монтаж
Корпус датчика имеет прямоугольную форму с размерами 30×53×78,5 мм и изготовлен из поликарбоната, что обеспечивает механическую прочность и устойчивость к вибрациям. Масса устройства составляет примерно 180 грамм, что облегчает монтаж и обслуживание. Оптические линзы выполнены из полиметилметакрилата, известного высокой прозрачностью и устойчивостью к механическим воздействиям. Для подключения используется разъем M12 с 5 контактами, что соответствует промышленным стандартам и упрощает интеграцию в существующие системы.
Методы настройки и программирования
Датчик поддерживает несколько методов настройки, позволяющих адаптировать его к различным условиям применения:
- Одноточечное обучение: быстрая настройка для стандартных задач обнаружения
- Двухточечное обучение: точная настройка для условий с низким контрастом
- Динамическое обучение: автоматическая адаптация к изменяющимся условиям
- Авторежим: полностью автоматическая настройка параметров
- Ручная настройка: точная регулировка параметров через интерфейс программирования
Эти методы настройки позволяют оптимизировать работу датчика для конкретных условий, минимизируя время настройки и повышая точность обнаружения.
Практическое применение и примеры использования
Отрасли и сценарии
Датчик KTX-WP91142252ZZZZ находит применение в различных отраслях промышленности, где требуется точное обнаружение контрастных меток:
- Упаковочная промышленность: обнаружение меток на прозрачных и цветных упаковках, контроль положения этикеток, верификация маркировки
- Пищевая промышленность: обнаружение датчиков на упаковках продуктов, контроль целостности упаковки, проверка наличия маркировки
- Фармацевтическая промышленность: контроль наличия и положения маркировки на лекарственных упаковках, верификация серийных номеров
- Логистика и складирование: автоматическая сортировка посылок по меткам, идентификация грузов
- Автомобильная промышленность: контроль наличия меток на компонентах, проверка правильности сборки
Пример настройки для сложных условий
Для обнаружения слабоконтрастных меток на глянцевой упаковке рекомендуется использовать двухточечное обучение. Благодаря технологии TwinEye и RGB-светодиоду, можно настроить датчик на использование определенного цвета (например, зеленого) для повышения контрастности метки относительно фона. Динамическое обучение позволяет адаптироваться к изменениям освещенности или небольшим изменениям положения упаковки. Для достижения оптимальных результатов рекомендуется проводить калибровку при рабочих условиях освещения.
Сравнение с аналогами и уникальные особенности
Эволюция серии KT
Датчик KTX-WP91142252ZZZZ представляет собой развитие предыдущих поколений датчиков серии KT. По сравнению с моделями KT5W или KT8W, новая модель обеспечивает:
- Увеличенную глубину резкости благодаря технологии TwinEye
- Повышенную точность обнаружения за счет прецизионного RGB-светодиода
- Улучшенную устойчивость к внешним воздействиям
- Расширенный диапазон рабочих температур
- Увеличенную частоту переключения
Сравнение с продукцией других производителей
При сравнении с аналогичными решениями других производителей следует учитывать следующие аспекты:
Keyence CV-X100 Series: обеспечивает высокую скорость обработки, но имеет более высокую стоимость и сложность настройки. Отличается расширенными функциями обработки изображений.
Omron E3Z Series: предлагает хорошее соотношение цена/качество, но уступает в точности обнаружения слабоконтрастных меток. Имеет ограниченные возможности цветовой настройки.
Balluff BOS 18K Series: характеризуется компактными размерами и простотой монтажа, но обладает меньшей глубиной резкости и ограниченным рабочим расстоянием.
Pepperl+Fuchs ML4-4 Series: обеспечивает надежную работу в тяжелых условиях, но имеет более низкую частоту переключения и ограниченные возможности настройки.
Рекомендации по монтажу и эксплуатации
Советы по установке
- Позиционирование: убедитесь, что световое пятно полностью покрывает метку. Используйте вертикальное прямоугольное пятно для точного выравнивания
- Подключение: используйте экранированные кабели для уменьшения влияния электромагнитных помех. Убедитесь, что разъем M12 надежно закреплен
- Настройка: для достижения наилучших результатов используйте двухточечное обучение или динамическое обучение. Проверьте настройки при изменении условий освещения
- Калибровка: регулярно проводите проверку калибровки при изменении рабочих условий или замене компонентов
Обслуживание и диагностика
Датчик требует минимального обслуживания благодаря герметичному корпусу IP67. Регулярно очищайте линзы от пыли и загрязнений с помощью мягкой ткани и изопропилового спирта. Избегайте использования агрессивных химических веществ, которые могут повредить оптические поверхности. При возникновении проблем используйте диагностические функции, такие как авторежим, для автоматической настройки параметров. Рекомендуется проводить профилактический осмотр каждые 6 месяцев в нормальных условиях эксплуатации и каждые 3 месяца в тяжелых условиях.
Заключение
Датчик контраста SICK KTX-WP91142252ZZZZ представляет собой технологически продвинутое решение для точного обнаружения меток в промышленных условиях. Его ключевые преимущества — технология TwinEye, RGB-светодиод и множественные методы настройки — делают его универсальным инструментом для различных отраслей промышленности. Высокая частота переключения и надежная конструкция обеспечивают стабильную работу на высокоскоростных производственных линиях.
Для инженеров важными аспектами являются не только технические характеристики, но и простота интеграции, настройки и обслуживания. Этот датчик сочетает в себе все эти качества, предлагая современное решение для задач автоматизации. Его способность работать в сложных условиях и адаптироваться к изменениям делает его ценным компонентом для повышения эффективности и надежности производственных процессов.
Выбор такого оборудования требует тщательного анализа технических характеристик и соответствия конкретным задачам производства. Правильно подобранный и настроенный датчик контраста способен значительно повысить точность и эффективность систем автоматизации.
