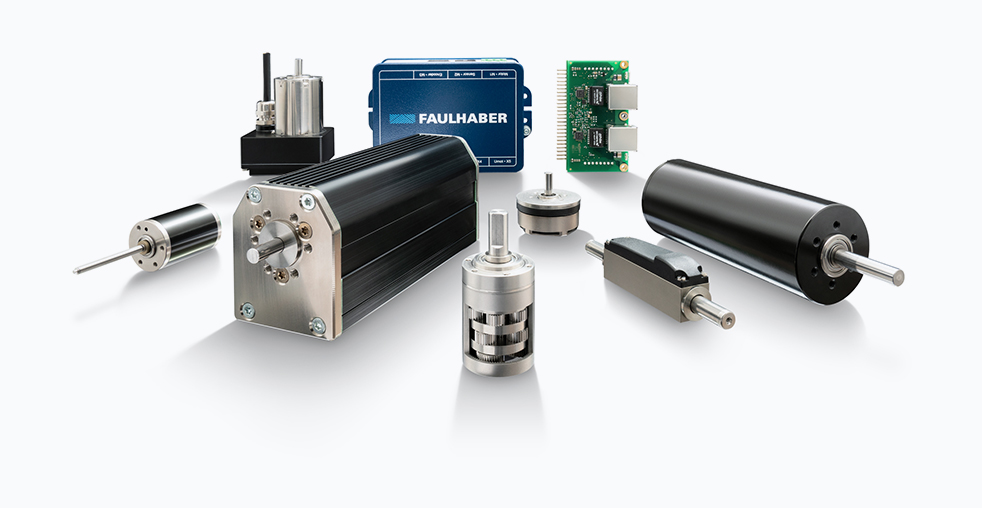

Технологии прецизионных приводов FAULHABER: от микроэлектродвигателей до комплексных систем

Немецкая компания FAULHABER специализируется на разработке и производстве высокоточных микро- и миниатюрных приводных систем. Её продукция находит применение в областях, где критически важны миниатюрные размеры, высокая мощность, беспрецедентная точность и исключительная надежность. Компания предлагает не просто отдельные компоненты, а комплексные инженерные решения, охватывающие весь спектр потребностей в управлении движением, от миниатюрных двигателей постоянного тока и шаговых приводов до редукторов, энкодеров и специализированной управляющей электроники.

Двигатели и системы FAULHABER являются ключевыми компонентами в таких высокотехнологичных отраслях, как медицинская техника (хирургические инструменты, инфузионные насосы, диагностические анализаторы), робототехника (исполнительные механизмы манипуляторов, сервоприводы), аэрокосмическая промышленность, промышленная автоматизация, оптика и прецизионная механика. Принцип действия основан на передовых технологиях в области электромагнетизма и микроинженерии, обеспечивающих оптимальные характеристики при минимальных габаритах.

Бесщеточные двигатели постоянного тока: сердце высокодинамичных систем

Основой технологического портфеля FAULHABER является запатентованная конструкция бесщеточных двигателей постоянного тока с самонесущей обмоткой. Ротор такого двигателя представляет собой полую цилиндрическую катушку (так называемую «катушку с алмазной намоткой»), выполненную из медного провода, без традиционного железного сердечника. Это революционное решение дает несколько фундаментальных преимуществ.

Во-первых, значительно снижается момент инерции ротора, что позволяет достичь предельно высокого ускорения и торможения. Двигатели демонстрируют исключительную динамику, необходимую для быстрых и точных перемещений. Во-вторых, отсутствие магнитного насыщения железа полностью устраняет явление зубцового момента, обеспечивая необычайно плавное и бесступенчатое вращение даже на низких скоростях. Это обеспечивает линейные скоростные и моментные характеристики, что крайне важно для задач прецизионного позиционирования и регулирования.

Компания предлагает двигатели с двумя типами коммутации, адаптированные под разные условия эксплуатации:

• Коммутация драгоценными металлами (золото, сплавы платины): Применяется в компактных устройствах с низкими токами. Обладает минимальным электрическим сопротивлением и шумом, идеально подходит для портативных медицинских приборов и измерительных устройств, где важна энергоэффективность.
• Графитовая коммутация: Предназначена для высоконагруженных применений с частыми циклами пуска/останова. Отличается повышенной износостойкостью и долгим сроком службы в условиях интенсивной эксплуатации.

Шаговые двигатели с дисковым ротором: точность без датчика обратной связи

В сегменте шаговых двигателей FAULHABER использует инновационную технологию дискового магнита. В отличие от классических конструкций, ротор здесь выполнен в виде плоского диска с намагниченными сегментами, расположенными по радиальному принципу. Это позволяет разместить до 25 и более пар полюсов, обеспечивая высокую плотность момента и разрешающую способность.

Ключевым эксплуатационным преимуществом шаговых двигателей является возможность точного позиционирования без обязательного применения дорогостоящего энкодера. Контроллер ведет точный учет количества и направления шагов, что в сочетании с высоким удерживающим моментом обеспечивает точное позиционирование. При использовании в паре с высокоточным ходовым винтом или редуктором, конечное позиционирование некоторых моделей может достигать точности в несколько микрон. Для приложений, требующих абсолютной гарантии точности (например, в медицинских анализаторах или при производстве полупроводников), двигатели могут быть оснащены высокоразрешающими оптическими или магнитными энкодерами, создавая резервированную систему контроля.

Сопрягаемые компоненты: редукторы, энкодеры и управляющая электроника

Для создания законченной приводной системы FAULHABER разрабатывает полный спектр согласованных компонентов.

• Планетарные редукторы: Отличаются высокой плотностью момента, компактностью и эффективностью. Существуют специальные серии с пониженным уровнем шума и вибраций, разработанные для чувствительных применений в медицинской и лабораторной технике.
• Энкодеры: Компания предлагает как оптические (с высокой разрешающей способностью), так и магнитные (более устойчивые к загрязнениям и вибрациям) энкодеры для обеспечения точной обратной связи по положению и скорости.
• Управляющая электроника: Контроллеры и драйверы двигателей от FAULHABER спроектированы для идеального взаимодействия с их двигателями. Особенностью подхода компании является открытая публикация методологии расчета надежности для электронных модулей, основанной на международных стандартах и анализе элементной базы. Это дает инженерам-конструкторам объективные статистические данные для оценки надежности всей системы на этапе проектирования.

Интеграция и адаптация под специальные требования

Важным аспектом деятельности FAULHABER является возможность глубокой адаптации стандартных изделий. Компания работает как инженерный партнер, способный адаптировать продукты под экстремальные условия эксплуатации:

• Работа в расширенном температурном диапазоне (как в отрицательных, так и в высоких температурах).
• Эксплуатация в условиях высокого вакуума (например, для космических применений).
• Модификации для повышенных скоростей вращения или пиковых нагрузок.
• Исполнения, устойчивые к стерилизации и агрессивным средам.

Для удобной промышленной интеграции предлагаются компоненты со стандартизированными интерфейсами, такими как разъемы M12 с высокой степенью пыле- и влагозащиты, а также кабели в прочной оболочке, стойкой к маслам и истиранию.

Сравнительный обзор продуктовых линеек

Следующие таблицы представляют обобщенное сравнение ключевых продуктов и подходов к интеграции.

Заключение

Продукция и технологии FAULHABER представляют собой комплексную экосистему для создания высокоточных микро- и миниприводных систем. Ее ценность заключается в синергии патентованных конструкций двигателей, математически верифицированных компонентов и гибкого подхода к адаптации под нужды заказчика. Выбор между готовым решением и глубокой адаптацией зависит от конкретных задач проекта: для серийных устройств со стандартными требованиями оптимальны готовые модули, тогда как для прорывных разработок, работающих на пределе технических возможностей, критически важной становится способность партнера к созданию специализированных решений, превращающих инженерные ограничения в преимущества конечного продукта.
