Технологии защиты в промышленной автоматизации

Введение: За пределами механических ограждений

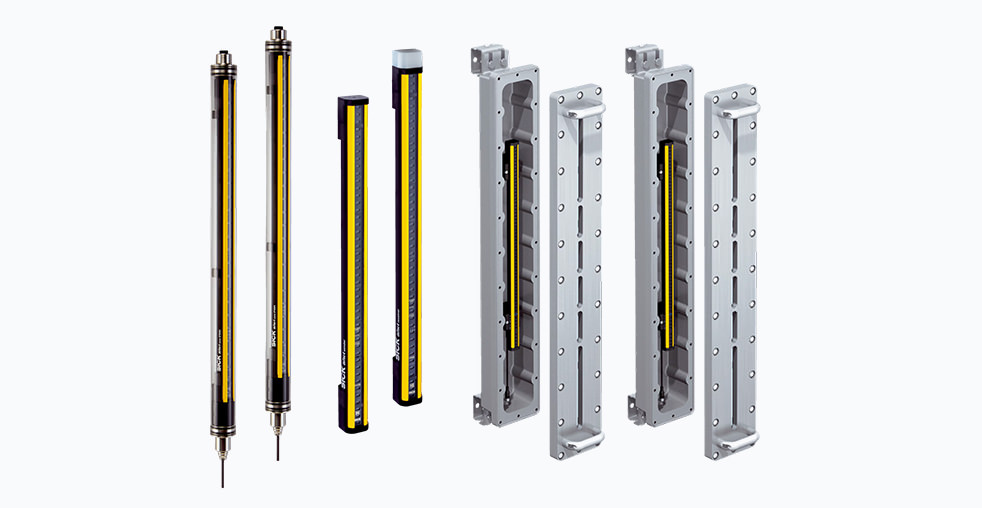

В современных высокоавтоматизированных производствах традиционные механические ограждения постепенно уступают место интеллектуальным системам безопасности. Эти системы обеспечивают не только защиту персонала, но и оперативный доступ к оборудованию. Световые завесы безопасности SICK представляют собой высокотехнологичные оптоэлектронные решения, сочетающие беспрецедентную надежность с гибкостью интеграции в различные производственные процессы.

Устройства формируют невидимый барьер из инфракрасных лучей, который при прерывании инициирует остановку опасного оборудования. Это обеспечивает эффективную защиту персонала без компромиссов в производительности. Современные системы безопасности стали неотъемлемой частью промышленной автоматизации, позволяя создавать безопасные рабочие среды при сохранении высокой эффективности производственных процессов.

Принцип работы и архитектура системы

Базовые компоненты и их взаимодействие

Световая завеса состоит из двух основных компонентов — передатчика и приемника. Передатчик содержит массив светоизлучающих диодов, генерирующих синхронизированные импульсы инфракрасного света в строго определенной последовательности. Приемное устройство оснащено соответствующими фототранзисторами и фоторезисторами, настроенными на обнаружение конкретных импульсов и частот от парного передатчика.

Ключевой особенностью технологии SICK является использование модулированных импульсов с заданной частотой, что обеспечивает устойчивость к внешним помехам от естественного освещения или других промышленных систем. Логическая схема постоянно анализирует целостность светового потока, и при прерывании одного или нескольких лучей формирует сигнал остановки для защищаемого оборудования.

Функция самодиагностики и отказоустойчивости

Системы SICK реализуют непрерывный самоконтроль работоспособности всех критических компонентов. При обнаружении неисправности завеса немедленно инициирует остановку оборудования и переходит в безопасное состояние до устранения проблемы и принудительного сброса. Архитектура включает двухканальную резервированную структуру выходных реле — при отказе одного реле второе гарантированно обеспечит передачу сигнала остановки.

Технические характеристики и особенности серии C4000

Ключевые параметры и их практическое значение

На примере модели C40S-1203DA040 из серии C4000 Standard рассмотрим характерные технические особенности:

Высота защищенной зоны составляет 1200 миллиметров, что оптимально для защиты всего тела оператора. Максимальная ширина защиты достигает 21 метра, позволяя охватывать протяженные опасные зоны. Расстояние между лучами в 30 миллиметров обеспечивает обнаружение конечностей оператора.

Время отклика менее 25 миллисекунд для систем с 128 оптическими осями критически важно для быстро движущихся элементов оборудования. Уровень безопасности соответствует PL e (Performance Level e) — высшему уровню по стандарту ISO 13849-1. Класс безопасности SIL 3 (Safety Integrity Level) соответствует самым строгим требованиям к надежности систем безопасности.

Конструктивные особенности и устойчивость к условиям среды

Корпус из алюминиевого профиля обеспечивает механическую прочность и эффективное теплоотведение. Степень защиты IP65 гарантирует работоспособность в условиях запыления и воздействия струй воды под давлением. Диапазон рабочих температур от 0°C до +55°C позволяет эксплуатировать систему в большинстве промышленных сред.

Сравнительная таблица характеристик различных моделей

Уникальные функциональные возможности

Режимы сканирования и их применение

Световые завесы SICK поддерживают различные режимы сканирования, адаптированные под конкретные прикладные задачи. Прямое сканирование предполагает активность всех лучей, которые должны быть непрерывны — это стандартный режим максимальной защиты.

Режим пропуска сканирования позволяет программно отключать отдельные лучи для создания зон доступа без компрометации общей безопасности системы. Продолжительное гашение лучей представляет собой специализированный режим для применения на дверях подъемного типа, где требуется селективное обнаружение объектов.

Функция каскадного подключения

Одной из отличительных особенностей серии C4000 является поддержка каскадного подключения нескольких систем. Это позволяет создавать сложные конфигурации защиты протяженных или имеющих сложную геометрию опасных зон. Технология обеспечивает синхронизацию работы нескольких завес и централизованное управление всей системой безопасности.

Диагностика и визуализация

Использование семисегментного дисплея обеспечивает наглядную визуализацию статуса системы, диагностических сообщений и параметров конфигурации. Это значительно упрощает процесс монтажа, настройки и обслуживания оборудования. Расширенные диагностические функции включают мониторинг состояния оптических компонентов, качества сигнала и параметров окружающей среды.

Практические аспекты применения

Критерии выбора для различных применений

При выборе световой завесы необходимо учитывать несколько ключевых факторов. Тип защищаемой части тела определяет требуемое разрешение системы: для защиты пальцев необходимо разрешение 14 миллиметров, для кистей рук — 30 миллиметров, а для всего тела — 40 миллиметров и более.

Высота и протяженность опасной зоны определяют необходимые геометрические параметры завесы. Время остановки оборудования влияет на требуемое быстродействие системы безопасности. Расстояние между передатчиком и приемником должно соответствовать техническим характеристикам выбранной модели. Категория безопасности определяется на основе оценки рисков конкретного применения.

Особенности монтажа и настройки

Правильная установка световой завесы критически важна для ее эффективной работы. Необходимо обеспечить жесткое крепление обоих блоков для исключения вибраций и смещений. Точное взаимное позиционирование передатчика и приемника гарантирует правильное функционирование оптической системы.

Защита от оптических коротких замыканий предотвращает ситуации, когда отраженный свет позволяет лучу достигать приемника даже при наличии препятствия. Экранирование от мощных источников электромагнитных помех обеспечивает стабильную работу электронных компонентов системы.

Интеграция с системами управления

Световые завесы SICK обеспечивают два независимых выхода OSSD (Output Signal Switching Device) типа PNP, что позволяет напрямую интегрировать их с большинством промышленных систем управления. Поддержка подключения через разъемы M26 обеспечивает надежность электрических соединений. Современные модели поддерживают протоколы промышленной связи, включая IO-Link и AS-Interface.

Сравнение с аналогами других производителей

Уровни безопасности: Type 2 vs Type 4

В отличие от более простых систем Type 2, которые выполняют самодиагностику только при запуске, устройства Type 4 обеспечивают непрерывный мониторинг неисправностей и имеют значительно более высокую устойчивость к отказам. Угол раскрытия луча у систем Type 4 составляет ±2.5° против ±5° у Type 2, что снижает восприимчивость к оптическим коротким замыканиям.

Сравнивая с продукцией конкурентов, такие производители как Omron, Keyence и Banner Engineering предлагают аналогичные решения. Системы безопасности Omron серии F3SG-SR характеризуются сравнимой надежностью и функциональностью. Продукция Keyence отличается расширенными возможностями диагностики, а решения Banner Engineering предлагают экономичную альтернативу для менее критичных применений.

Преимущества в реальной эксплуатации

Высокая помехоустойчивость достигается благодаря использованию модулированных импульсов и специальных алгоритмов фильтрации. Термостабильность обеспечивает сохранение рабочих характеристик в широком диапазоне температур. Прочность конструкции с алюминиевым корпусом толщиной более 2.5 миллиметров гарантирует механическую стойкость. Нулевая слепая зона обеспечивает полное покрытие защищаемой области без мертвых зон.

Заключение: Перспективы технологий промышленной безопасности

Световые завесы безопасности SICK представляют собой результат многолетних исследований и практического опыта в области защиты персонала на автоматизированных производствах. Их развитие продолжается в направлении увеличения быстродействия, расширения функциональности диагностики и упрощения интеграции в комплексные системы промышленной автоматизации.

Для технических специалистов выбор решений безопасности означает не только соответствие самым строгим международным стандартам, но и создание надежной защиты для современных промышленных предприятий. Гибкость конфигурации, расширенные диагностические возможности и продуманная конструкция делают эти системы оптимальным выбором для применений, где безопасность персонала является бескомпромиссным приоритетом.

Современные тенденции включают развитие беспроводных технологий передачи данных, интеграцию с системами промышленного интернета вещей и использование искусственного интеллекта для прогнозной аналитики и предотвращения аварийных ситуаций. Эти инновации открывают новые возможности для создания интеллектуальных систем безопасности следующего поколения.
