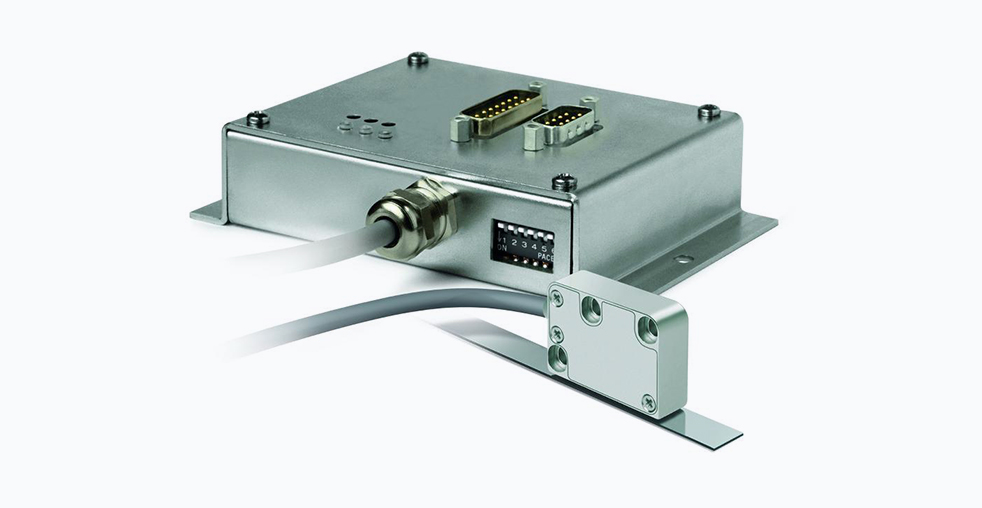

Транслирующий модуль SIKO ASA510H представляет собой компактное измерительное устройство, предназначенное для преобразования магнитных сигналов со специализированной шкалы в высокоточные цифровые или аналоговые сигналы. Данное оборудование применяется в системах промышленной автоматизации, станкостроении, робототехнике и измерительных комплексах, где требуется точный и надежный контроль линейных перемещений на больших расстояниях.

Принцип действия и конструктивные особенности

Работа модуля ASA510H основана на инкрементальном принципе измерения с использованием магнитной ленты, имеющей полюсный шаг 5 миллиметров. Считывающая головка, конструктивно объединенная с электронным блоком, регистрирует магнитные поля с дистанцией считывания до 2 миллиметров. Такое решение обеспечивает устойчивую работу даже в условиях незначительных вибраций или неточного монтажа, что особенно важно в промышленных условиях.

Ключевой особенностью устройства является квази-абсолютный режим работы. В отличие от истинно абсолютных энкодеров, которые определяют положение сразу после включения питания, ASA510H использует встроенную резервную батарею для запоминания последней известной позиции при отключении основного питания. Это инженерное решение позволяет объединить экономическую доступность инкрементальных технологий и практическую полезность абсолютных систем, исключая необходимость выполнения процедуры поиска референтной точки после каждого цикла включения и выключения оборудования.

Детальный анализ технических параметров

Разрешающая способность и точность позиционирования

Модуль ASA510H обеспечивает высокие метрологические характеристики, что делает его применимым в задачах, требующих точного позиционирования.

• Максимальное разрешение: достигает 1 микрометра при использовании цифрового LD-интерфейса.
• Точность системы: составляет ±(0.025 + 0.01 × L) миллиметра, где L — измеряемая длина в метрах. Данная формулировка означает, что на каждый метр длины добавляется допустимая погрешность в 10 микрометров.
• Повторяемость показаний: составляет ±1 импульс при однонаправленном подходе, что свидетельствует о высокой стабильности измерений.

Поддерживаемые интерфейсы связи

Модуль поддерживает несколько типов интерфейсов, что обеспечивает его универсальность для интеграции в различные промышленные сети и системы управления.

Эксплуатационные параметры и надежность

Модуль ASA510H разработан для работы в условиях промышленного производства, что подтверждается его техническими характеристиками.

• Диапазон измерений: составляет ±655 метров при использовании интерфейса RS485.
• Скорость движения: до 8 метров в секунду без потери данных. Конкретная максимальная скорость зависит от выбранного разрешения и интервала между импульсами.
• Условия эксплуатации: модуль электроники имеет степень защиты IP20, а сенсор — IP67, что позволяет ему работать в запыленных условиях и выдерживать кратковременное погружение в воду.
• Срок службы батареи: до 10 лет при температуре +20°C, что минимизирует необходимость регулярного обслуживания.
• Диапазон рабочих температур: от -20°C до +70°C для электронного блока и от -30°C до +100°C для сенсорной головки.

Практические аспекты применения

Особенности монтажа и установки

Производитель предоставляет четкие рекомендации по монтажу сенсорной головки относительно магнитной ленты, соблюдение которых обеспечивает стабильную работу системы.

• Боковое смещение: допуск ±1 миллиметр.
• Угол отклонения: не более ±3 градусов.
• Продольный и поперечный наклон: ограничен ±2 градусами.

Соблюдение этих параметров гарантирует стабильный сигнал и максимальную точность системы измерения.

Конфигурация для различных задач

Модуль предлагает значительную гибкость настройки под конкретные приложения. Например, интервал между импульсами может быть выбран в диапазоне от 0.2 до 6.3 микросекунды, что напрямую влияет на максимально допустимую скорость перемещения при заданном разрешении. Это позволяет оптимизировать систему под высокоскоростные операции, не требующие высочайшей точности, или под сверхточные, но медленные процессы.

Сравнительный анализ с аналогами

На рынке промышленных измерительных систем представлены аналогичные решения от других производителей. В сравнении с оптическими системами, магнитные решения SIKO, включая ASA510H, демонстрируют повышенную устойчивость к загрязнениям и вибрациям, хотя могут уступать в абсолютной точности высококлассным оптическим энкодерам. Продукты SIKO занимают нишу систем, где важна надежность в сложных условиях эксплуатации при сохранении достаточной точности.

Области применения

Транслирующий модуль SIKO ASA510H находит применение в различных отраслях промышленности:

• Станкостроение: для точного позиционирования суппортов, столов и других подвижных элементов станков.
• Робототехника: для контроля положения подвижных частей промышленных роботов и манипуляторов.
• Автоматизированные складские системы: для точного позиционирования кранов, штабелеров и транспортеров.
• Специальное оборудование: в прецизионных измерительных машинах, испытательных стендах и другом технологическом оборудовании.

Заключение

Транслирующий модуль SIKO ASA510H представляет собой технически обоснованное решение для задач, где важна непрерывность контроля положения, высокая точность и надежность в промышленных условиях. Его способность работать на больших длинах, комбинировать различные интерфейсы связи и сохранять данные о положении при отключении питания делает его подходящим компонентом для современных систем автоматизации. Сочетание метрологических характеристик, надежности и гибкости конфигурации позволяет применять данное устройство в широком спектре промышленных применений.
