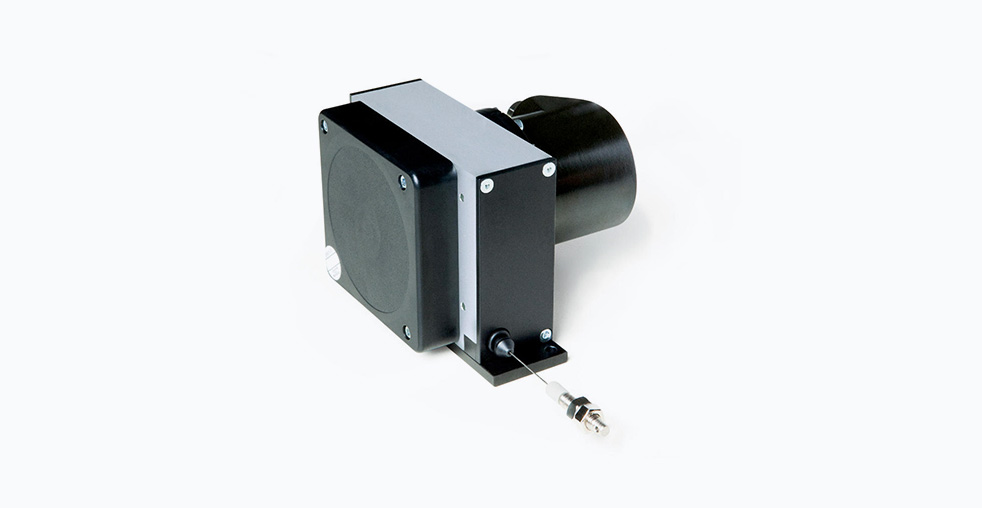

Тросовый энкодер SIKO SG121: устройство и технические характеристики

Тросовый энкодер SIKO SG121 представляет собой компактное измерительное устройство, предназначенное для преобразования линейного перемещения в электрический сигнал. Этот прибор находит применение в различных отраслях промышленности, где требуется точное определение положения объектов на значительных расстояниях. Конструкция устройства основана на использовании гибкого троса из нержавеющей стали, который сматывается и наматывается на барабан, связанный с вращательным энкодером.

Принцип действия и область применения

Принцип работы устройства основан на механическом преобразовании линейного движения во вращательное. Когда трос вытягивается под действием перемещаемого объекта, барабан начинает вращаться. Это вращение передается на связанный с ним энкодер, который генерирует соответствующие электрические сигналы. Обратное движение приводит к автоматическому сматыванию троса благодаря встроенному пружинному механизму.

Области применения SG121 охватывают различные секторы промышленности. В грузоподъемном оборудовании он используется для контроля вылета стрелы и высоты подъема. В автоматизированных складских системах устройство применяется для позиционирования тележек и подъемников. Дополнительные области использования включают строительную технику, сельскохозяйственные машины, сценическое оборудование и технологические линии.

Технические параметры

Основные технические характеристики устройства обеспечивают его надежную работу в различных условиях эксплуатации. Конструкция рассчитана на длительную эксплуатацию при сохранении точности измерений.

Конструктивные особенности

Конструкция SG121 представляет собой тросовый узел без встроенного энкодера, что обеспечивает гибкость при выборе измерительного компонента. Пользователь может устанавливать различные типы энкодеров в соответствии с требованиями конкретного применения. Такое решение позволяет оптимизировать систему по точности, стоимости и функциональным возможностям.

Корпус устройства изготовлен из алюминиевых сплавов и высокопрочного пластика, что обеспечивает оптимальное сочетание механической прочности и минимального веса. Измерительный трос выполнен из нержавеющей стали, что обеспечивает устойчивость к коррозии и механическому износу. Конструкция включает пружинный механизм для поддержания постоянного натяжения троса и его автоматического сматывания.

Совместимость с энкодерами

Устройство предназначено для работы с энкодерами, имеющими стандартный фланец диаметром до 58 мм. Такая конструктивная особенность обеспечивает совместимость с широким диапазоном моделей, включая инкрементальные и абсолютные энкодеры различных производителей. Выбор типа энкодера зависит от конкретных требований применения.

При монтаже энкодера необходимо учитывать механические ограничения. Пусковой и рабочий моменты выбранного энкодера не должны превышать 1 Н·см. Для соединения валов используется специальная муфта, которая обеспечивает соосность и компенсирует возможные смещения. Правильный монтаж критически важен для обеспечения точности измерений и долговечности устройства.

Эксплуатационные требования

Для обеспечения точности измерений и длительного срока службы необходимо соблюдать определенные условия эксплуатации. Трос должен постоянно находиться в натянутом состоянии, что предотвращает его произвольное сматывание и обеспечивает точность показаний. Направление вытягивания троса должно соответствовать проектным параметрам.

Устройство сохраняет работоспособность в условиях повышенной вибрации и ударных нагрузок, что делает его пригодным для использования на мобильной технике и промышленном оборудовании. Широкий температурный диапазон позволяет применять устройство в неотапливаемых помещениях и в условиях переменных климатических воздействий.

Сравнение с другими решениями

На рынке представлены аналогичные устройства других производителей. Компания Turck предлагает тросовые энкодеры серии PR 12, которые отличаются встроенной электроникой и различными интерфейсами передачи данных. Pepperl+Fuchs выпускает модели серии LTM с аналогичным принципом действия, но с другими вариантами креплений.

SIKO SG121 занимает промежуточное положение между простыми механическими решениями и сложными электронными системами. Его ключевым преимуществом является возможность самостоятельного выбора типа энкодера, что позволяет создавать оптимальные конфигурации для конкретных задач. По сравнению с более новыми моделями, такими как серия NEO от того же производителя, SG121 использует проверенную механическую технологию, тогда как новые поколения устройств применяют бесконтактные магнитные методы измерения.

Перспективы развития технологии

Развитие тросовых измерительных систем продолжается в направлении повышения надежности и увеличения функциональности. Современные тенденции включают внедрение бесконтактных методов измерения, увеличение степени защиты корпусов, интеграцию сетевых интерфейсов и улучшение метрологических характеристик.

SIKO SG121 остается востребованным решением для применений, где важна надежность и проверенная временем технология. Устройство продолжает использоваться в новых проектах, особенно в случаях, когда требуется совместимость с существующими системами или когда применение более современных решений экономически нецелесообразно.
