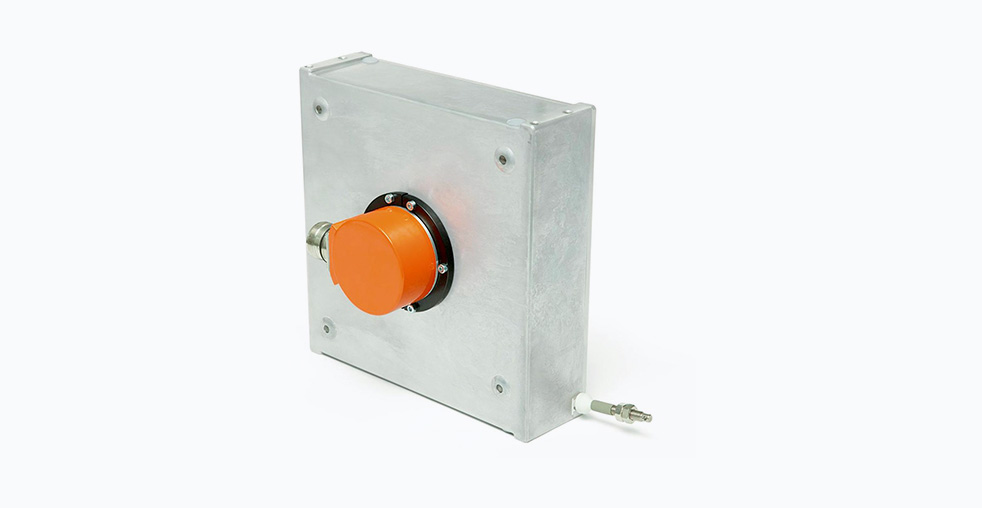

Тросовый датчик положения SIKO SG150

Тросовый датчик положения SIKO SG150 представляет собой прецизионное измерительное устройство, предназначенное для преобразования линейного перемещения объекта в электрический сигнал. Основная сфера применения данного оборудования включает системы автоматизации промышленных процессов, строительную и подъемную технику, складские логистические комплексы, а также технологическое оборудование, где требуется контроль положения на значительных расстояниях.

Конструктивное исполнение и принцип работы

Принцип действия устройства основан на механическом преобразовании линейного движения во вращательное с последующей его фиксацией. Измерительный трос из нержавеющей стали закреплен на пружинном барабане, который соединен с многооборотным поворотным энкодером. При перемещении объекта трос вытягивается из корпуса, приводя во вращение измерительный барабан. Угол поворота вала энкодера преобразуется в электрический сигнал, пропорциональный величине линейного перемещения.

Особенностью конструкции является применение технологии Wire-Flex, которая обеспечивает плавное движение троса с минимальным трением. Эта система компенсирует несовпадение оси выхода троса с направлением движения измеряемого объекта, что значительно снижает боковую нагрузку и повышает точность измерений. Корпус устройства выполнен из алюминиевого сплава с защитным покрытием, обеспечивающим устойчивость к коррозии и механическим воздействиям.

Технические параметры и модификации

SIKO SG150 характеризуется следующими основными техническими показателями:

Устройство совместимо с поворотными энкодерами, устанавливаемыми на стандартный фланец 58 мм. Это позволяет выбирать подходящий тип датчика в зависимости от требований к точности, разрешению и типу выходного сигнала. Модели с аналоговым выходом обеспечивают напряжение 0-10 В или ток 4-20 мА, тогда как цифровые версии поддерживают промышленные протоколы обмена данными.

Функциональность в системах безопасности

Важной особенностью SG150 является возможность комплектации безопасными поворотными энкодерами серии WV58MR из сенсорной платформы PURE.MOBILE. Такое исполнение позволяет применять устройство в системах, подлежащих сертификации по стандартам функциональной безопасности. Конфигурация с двумя независимыми измерительными каналами обеспечивает соответствие уровню PLd согласно EN ISO 13849, что делает датчик пригодным для использования в критически важных приложениях, включая системы управления подъемными механизмами и промышленным оборудованием с повышенными требованиями к безопасности.

Сравнительный анализ с другими моделями линейки SIKO

Компания SIKO производит широкий спектр тросовых датчиков положения, различающихся по диапазону измерений и функциональным возможностям. Сравнительные характеристики основных моделей представлены в таблице:

Особенности монтажа и эксплуатации

Правильная установка датчика существенно влияет на точность измерений и срок службы устройства. Монтаж следует выполнять с обеспечением соосности направления выхода троса и вектора движения измеряемого объекта. Допустимое отклонение не должно превышать значений, указанных в технической документации. Для компенсации незначительного несовпадения осей рекомендуется использовать дополнительные монтажные кронштейны или шаровые шарниры.

При выборе места установки необходимо учитывать условия эксплуатации. Несмотря на высокую степень защиты, следует минимизировать прямое воздействие струй воды под высоким давлением и накопление абразивных частиц в области выхода троса. В условиях сильных электромагнитных помех предпочтительны модели с цифровыми интерфейсами передачи данных, обладающие повышенной помехозащищенностью.

Перспективные технологические разработки

Развитием технологии тросовых датчиков положения в ассортименте SIKO стала серия NEO, в которой используется бесконтактный магнитный принцип измерения. В этих устройствах исключены механические компоненты, подверженные износу, что повышает общий ресурс системы. Модели серии NEO сохраняют возможность измерений на расстоянии до 15 метров и оснащаются современными полевыми шинами, включая CANopen и другие промышленные протоколы. Соответствие строгим стандартам для коммерческого транспорта делает эти датчики применимыми в автомобильной и транспортной отраслях.

Тросовый датчик положения SIKO SG150 демонстрирует эффективное сочетание механической надежности с современными электронными компонентами. Универсальность конструкции, широкий выбор интерфейсов и соответствие стандартам безопасности обеспечивают его востребованность в различных отраслях промышленности, где требуются точные измерения линейных перемещений на значительных расстояниях.
