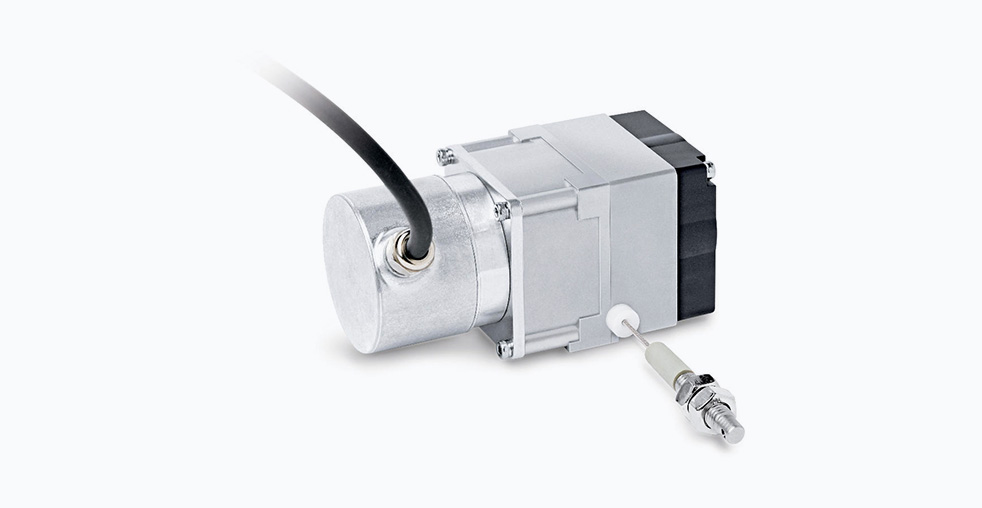

Тросовый энкодер SIKO SG21: универсальный датчик для измерения линейных перемещений

Тросовый энкодер SIKO SG21 представляет собой механический датчик положения, предназначенный для преобразования линейного перемещения в электрический сигнал. Устройство применяется в системах автоматизации, контроля и позиционирования, где требуется точное измерение линейных перемещений до 2000 миллиметров в условиях ограниченного монтажного пространства. Принцип действия основан на механическом преобразовании линейного движения в угловое с последующей электронной регистрацией параметров.

Устройство и принцип работы

Конструкция SG21 включает в себя несколько ключевых компонентов: прочный корпус из цинкового сплава, измерительный трос из нержавеющей стали, прецизионный барабан с пружинным механизмом возврата и интерфейс для подключения поворотного энкодера. При линейном перемещении объекта измерения трос вытягивается из корпуса, приводя во вращение барабан. Это вращение передается на соединенный поворотный энкодер, который генерирует соответствующий электрический сигнал.

Особенностью конструкции является использование стального троса со специальным покрытием, обеспечивающим устойчивость к истиранию и коррозии. Пружинный механизм обеспечивает постоянное натяжение троса и его автоматическое втягивание при уменьшении расстояния. Устройство совместимо с поворотными энкодерами различных типов, имеющими фланец диаметром 36-40 миллиметров.

Технические характеристики и варианты исполнения

Тросовый энкодер SG21 выпускается в нескольких модификациях, различающихся длиной измерительного троса и типом подключения. Основные технические характеристики представлены в таблице:

В зависимости от используемого поворотного энкодера, система может обеспечивать различные типы выходных сигналов: потенциометрический, инкрементальный или абсолютный. Это позволяет адаптировать устройство под конкретные требования системы управления.

Сравнительный анализ с аналогами

На рынке измерительного оборудования тросовые энкодеры представлены несколькими производителями. Модель SG21 занимает средний ценовой сегмент в сравнении с аналогичными устройствами. По сравнению с продукцией компании ASM Sensors, имеющей схожие технические характеристики, SG21 предлагает более широкий диапазон длин измерения. В сравнении с моделями компании Turck, SG21 отличается более компактными габаритами, но уступает в степени защиты от внешних воздействий.

Особенности монтажа и эксплуатации

Монтаж устройства требует соблюдения определенных правил. Корпус энкодера должен надежно крепиться к неподвижной основе через стандартные монтажные отверстия. Измерительный трос должен вытягиваться по прямой линии без резких изгибов. Допускается отклонение направления вытягивания троса не более чем на 5 градусов от оси устройства. При необходимости изменения направления движения троса рекомендуется использовать направляющие ролики.

Электрическое подключение осуществляется через разъем поворотного энкодера. Необходимо соблюдать полярность подключения питания и соответствие выходных сигналов параметрам системы управления. Устройство не требует регулярного технического обслуживания, так как содержит пожизненную смазку механических компонентов.

Области применения

Тросовый энкодер SG21 находит применение в различных отраслях промышленности:

В станкостроении устройство используется для контроля положения подвижных узлов оборудования: суппортов токарных станков, шпинделей фрезерных станков, координатных столов. Точность позиционирования обеспечивает соблюдение технологических параметров обработки.

В подъемно-транспортном оборудовании энкодер применяется для контроля высоты подъема грузов, положения кареток кранов, перемещения лифтовых кабин. Надежность механической системы позволяет использовать устройство в ответственных применениях.

В автоматизации производственных процессов датчик используется для контроля положения изделий на конвейерных линиях, перемещения роботизированных манипуляторов, позиционирования в сварочных и сборочных операциях.

Перспективы развития технологии

Компания SIKO продолжает развитие направления тросовых энкодеров. В серии NEO реализована бесконтактная магнитная технология измерения, исключающая механический износ компонентов. Новые модели предлагают расширенные интерфейсы связи и повышенную степень защиты. Однако SG21 остается востребованным благодаря отработанной конструкции и экономической эффективности для стандартных применений.

Тросовый энкодер SIKO SG21 представляет собой сбалансированное решение для задач измерения линейных перемещений. Сочетание механической надежности с электронной точностью делает устройство универсальным инструментом для систем автоматизации. Простота конструкции и монтажа обеспечивает широкие возможности применения в различных отраслях промышленности.
