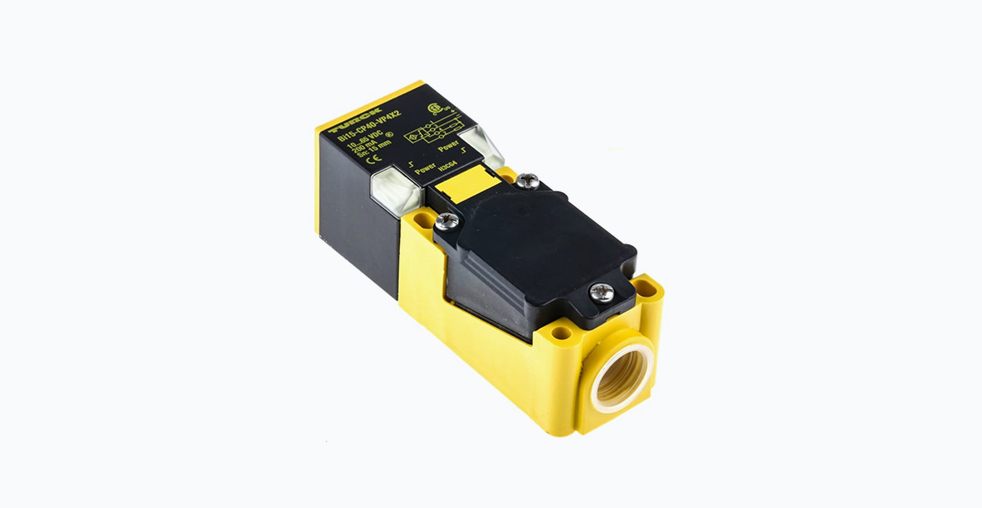

Индуктивный датчик приближения Turck BI15-CP40-VP4X2/S97 15058

Конструктивные особенности и принцип работы
Индуктивный датчик приближения Turck BI15-CP40-VP4X2/S97 (артикул 15058) предназначен для обнаружения металлических объектов без физического контакта. Принцип его действия основан на изменении амплитуды колебаний генератора при внесении металлического объекта в электромагнитное поле, создаваемое катушкой индуктивности на передней части датчика. Это изменение фиксируется схемой обработки сигнала, которая управляет состоянием выходного ключа.
Корпус устройства изготовлен из инженерного пластика PBT-GF30-V0. Данный материал отличается высокой механической прочностью, стойкостью к ультрафиолетовому излучению и способностью выдерживать длительное воздействие масел, смазочных материалов и многих растворителей. Габаритные размеры корпуса составляют 114x40x40 мм, что относится к стандарту CP40. Номинальная дистанция срабатывания для стальных мишеней стандартного размера составляет 15 мм.
Значительным преимуществом конструкции является возможность изменения ориентации активной зоны датчика относительно его корпуса. Головка с чувствительным элементом может быть зафиксирована в одном из девяти положений с шагом 45 градусов. Это позволяет оптимально расположить датчик в условиях ограниченного монтажного пространства, обеспечивая необходимый зазор до контролируемого объекта. Для облегчения точной настройки позиции могут использоваться дополнительные аксессуары, такие как регулировочная планка JS025/037. Светодиодная индикация, расположенная под углом, обеспечивает визуальный контроль состояния устройства (наличие питания и момент срабатывания) с различных направлений обзора.
Детальный анализ технических характеристик
Технические параметры датчика определяют его применимость в конкретных задачах автоматизации. Полный перечень ключевых характеристик представлен в таблице ниже.
Параметр | Значение | Пояснение для проектировщика |
---|---|---|
Тип датчика | Индуктивный, цилиндрический | Предназначен для бесконтактного обнаружения металлических объектов. |
Номинальное расстояние срабатывания (Sn) | 15 мм | Расстояние для стандартной мишени из стали Ст3. |
Рабочее напряжение | 10…65 В постоянного тока (DC) | Позволяет использовать стандартные источники питания 24 В DC, распространенные в промышленности. |
Выходная конфигурация | PNP, перекидной контакт (NO/NC) | Один датчик предоставляет как нормально-разомкнутый (NO), так и нормально-замкнутый (NC) выход, что повышает гибкость подключения к программируемому логическому контроллеру (ПЛК). |
Максимальная частота переключения | 150 Гц | Определяет максимальную скорость движения объекта, которую датчик может регистрировать без пропусков. |
Диапазон рабочих температур | -40…+70 °C | Критически важный параметр для применения в морозильных камерах, неотапливаемых цехах или вблизи источников тепла. |
Степень защиты по стандарту IEC 60529 | IP67 | Обеспечивает полную защиту от проникновения пыли и защиту от кратковременного погружения в воду на глубину до 1 метра. |
Материал корпуса | PBT-GF30-V0 | Технический пластик, армированный стекловолокном, с классом горючести V0 (самозатухающий). |
Возможность монтажа заподлицо | Да | Датчик может быть установлен в металлическую поверхность без потери чувствительности. |
Сравнение с другими моделями в линейке Turck CP40
Модель BI15-CP40-VP4X2/S97 является частью обширного семейства датчиков с корпусом CP40. Понимание различий между модификациями позволяет сделать точный выбор в соответствии с требованиями проекта.
Например, модель BI15-CP40-VP4X2/S100-S10 (артикул 15019) разработана для работы в условиях экстремально высоких температур, ее верхний предел составляет +100 °C. Однако ее нижний температурный предел составляет -25 °C, что делает ее менее подходящей для холодильных применений по сравнению с моделью S97. Другая модификация, BI15-CP40-Y1X, оснащена выходом типа NAMUR. Такие датчики предназначены для использования во взрывоопасных зонах в паре с барьерами безопасности.
Таким образом, модель BI15-CP40-VP4X2/S97 занимает нишу универсального датчика с расширенным температурным диапазоном, ориентированного на общие промышленные применения, где не требуются специализированные функции взрывозащиты.
Области применения и примеры использования
Благодаря своей надежности и техническим характеристикам, датчик находит применение в различных отраслях промышленности.
- Автоматизация складских комплексов: Контроль положения раздвижных дверей, проверка наличия паллет на стеллажах, позиционирование тележек в системах автоматизированного складирования.
- Пищевая промышленность и фармацевтика: Мониторинг положения клапанов и заслонок на линиях розлива, подсчет металлических крышек на конвейере. Стойкость к мойке под высоким давлением и широкому температурному диапазону соответствует строгим требованиям этих отраслей.
- Машиностроение и робототехника: Определение конечных положений кареток станков с числовым программным управлением (ЧПУ), контроль наличия инструмента, позиционирование захватов промышленных роботов.
- Наружные применения: Мониторинг состояния ворот, контроля уровня в металлических емкостях на открытых площадках, где оборудование подвергается воздействию атмосферных осадков и перепадов температур.
Критерии выбора и практические рекомендации
При выборе индуктивного датчика для конкретной задачи необходимо учитывать несколько факторов. Материал объекта обнаружения: для цветных металлов эффективное расстояние срабатывания будет меньше номинального. Размер мишени: объект должен быть не меньше стандартной мишени. Скорость движения объекта: она не должна превышать возможности датчика, определяемые частотой переключения. Также важно учитывать условия окружающей среды, такие как наличие агрессивных веществ, вибраций и электромагнитных помех.
Конструкция датчика Turck BI15-CP40-VP4X2/S97, в частности поворотная головка и универсальный выход, минимизирует количество необходимых типоразмеров на складе и упрощает процедуру монтажа и замены, что в долгосрочной перспективе способствует снижению эксплуатационных расходов.
