Индуктивный датчик приближения Turck BI2-EG08K-AP6X-V1131

Технические характеристики индуктивного датчика приближения Turck BI2-EG08K-AP6X-V1131

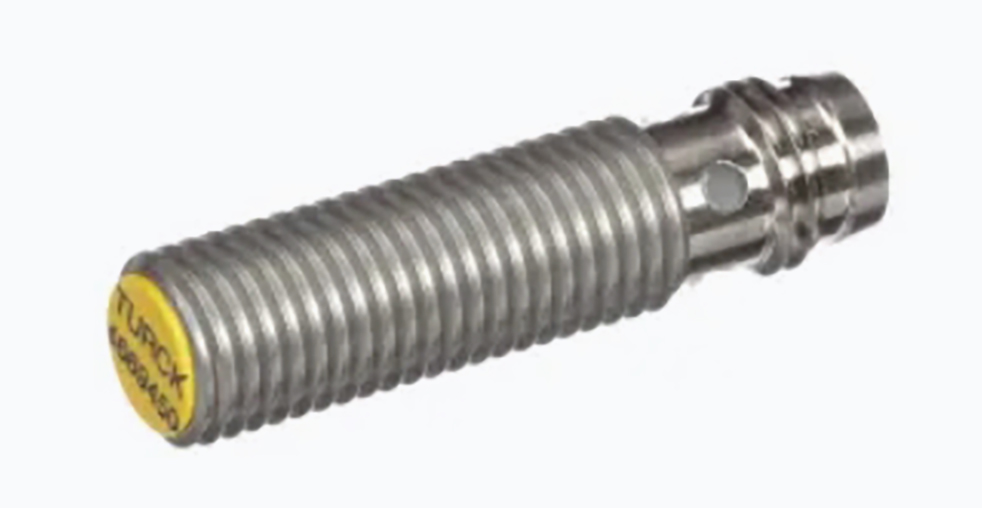

Индуктивный датчик приближения Turck BI2-EG08K-AP6X-V1131 представляет собой компактное устройство в корпусе M8, разработанное для задач промышленной автоматизации, где предъявляются высокие требования к надежности, долговечности и стабильности работы в сложных условиях.
Принцип действия и преимущества увеличенной дистанции срабатывания
Индуктивные датчики функционируют по принципу генерации высокочастотного электромагнитного поля. При внесении в это поле металлического объекта возникают вихревые токи, что приводит к изменению амплитуды колебаний генератора. Это изменение фиксируется схемой обработки, которая и формирует выходной сигнал.
Модель BI2-EG08K-AP6X-V1131 характеризуется увеличенной дистанцией срабатывания, составляющей 2 мм для стандартных целей из стали. Это обеспечивает ряд эксплуатационных преимуществ:
- Допуск на погрешности монтажа: Увеличенный зазор компенсирует возможные неточности установки, вибрации и смещения оборудования, предотвращая ложные срабатывания или пропуски цели.
- Снижение механического износа: Минимизируется риск физического контакта и повреждения как датчика, так и контролируемого объекта.
- Универсальность применения: Датчик стабильно работает с различными типами металлов, хотя для цветных металлов эффективная дистанция срабатывания уменьшается в соответствии с поправочным коэффициентом.
Конструктивные особенности и материалы
Конструкция датчика ориентирована на устойчивость к агрессивным воздействиям. Корпус выполнен из нержавеющей стали марки 1.4305 (AISI 303), что обеспечивает высокую коррозионную стойкость. Чувствительная фронтальная зона изготовлена из материала PBT, устойчивого к механическим воздействиям и многим химическим веществам.
Степень защиты IP67 подтверждает, что устройство является пыленепроницаемым и выдерживает кратковременное погружение в воду на глубину до 1 метра. Это делает датчик пригодным для использования в условиях повышенной влажности, запыленности и для мойки оборудования под давлением.
Электрические параметры и защита
Датчик рассчитан на напряжение питания постоянного тока в диапазоне от 10 до 30 В DC. Выходная схема — транзисторная, типа PNP. Максимальная частота переключения достигает 3000 Гц, что позволяет использовать его в высокоскоростных процессах, например, для подсчета мелких изделий на конвейере.
Важной особенностью является наличие встроенных защитных функций:
- Защита от обратной полярности питания.
- Защита от короткого замыкания в нагрузочной цепи.
Эти функции предотвращают выход датчика из строя при возможных ошибках во время монтажа или эксплуатации.
Монтаж и подключение
Благодаря резьбе M8 x 1 и длине корпуса около 49 мм, датчик легко устанавливается в стандартные монтажные отверстия. Для гибкости крепления производитель предлагает дополнительные аксессуары, такие как монтажные скобы и кронштейны из нержавеющей стали или полиамида.
Подключение осуществляется через стандартный 3-контактный разъем M8, что ускоряет процесс установки и замены устройства по сравнению с подключением под винтовые клеммы.
Сравнение с аналогами других производителей
При выборе датчика формата M8 полезно сравнить модель Turck с предложениями других ведущих брендов.
Производитель / Модель | Дистанция срабатывания (сталь) | Материал корпуса | Степень защиты | Ключевые особенности |
---|---|---|---|---|
Turck BI2-EG08K-AP6X-V1131 | 2 мм | Нержавеющая сталь 1.4305 | IP67 | Увеличенная дистанция, защита от КЗ и обратной полярности |
Pepperl+Fuchs NBN8-12GM50-E2 | 2 мм | Латунь, никелированное покрытие | IP67 | Высокая помехозащищенность, устойчивость к электромагнитным помехам |
IFM Electronic I5008 | 2 мм | Нержавеющая сталь | IP67 | Компактная конструкция, встроенный светодиодный индикатор статуса |
Sick IMR08-02BPOZC0S | 2 мм | Латунь, никелированное покрытие | IP67 | Широкий температурный диапазон, возможность использования в условиях сильных вибраций |
Области применения
Благодаря своим характеристикам датчик Turck BI2-EG08K-AP6X-V1131 находит применение в различных отраслях промышленности:
- Машиностроение: Контроль положения деталей на станках с ЧПУ, определение конца хода поршней в пневмо- и гидросистемах.
- Пищевая и фармацевтическая промышленность: Обнаружение меток, подсчет продукции на конвейерах, контроль положения клапанов. Коррозионностойкий корпус и высокая степень защиты позволяют проводить санитарную обработку оборудования.
- Логистика и упаковка: Подсчет коробок, обнаружение присутствия паллет, позиционирование в сортировочных системах.
- Автоматизация зданий: Контроль положения лифтов, ворот, дверей.
Модификации и аналоги в линейке Turck
Помимо базовой версии, производитель предлагает модификацию BI2-EG08K-AP6X-V1131/S1367. Ее основное отличие — использование нержавеющей стали марки 1.4427 SO, которая обладает повышенной устойчивостью к коррозии в особо агрессивных средах, например, при воздействии хлоридов или в морской атмосфере. Эта версия предпочтительна для применения в химической промышленности, судостроении и на морских объектах.
Заключение
Индуктивный датчик Turck BI2-EG08K-AP6X-V1131 является решением, в котором сочетаются компактный форм-фактор, надежная конструкция из нержавеющей стали и повышенная дистанция срабатывания. Наличие встроенных защит и высокая степень защиты IP67 делают его подходящим для широкого спектра промышленных задач, особенно в условиях, требующих высокой надежности и устойчивости к внешним воздействиям.
