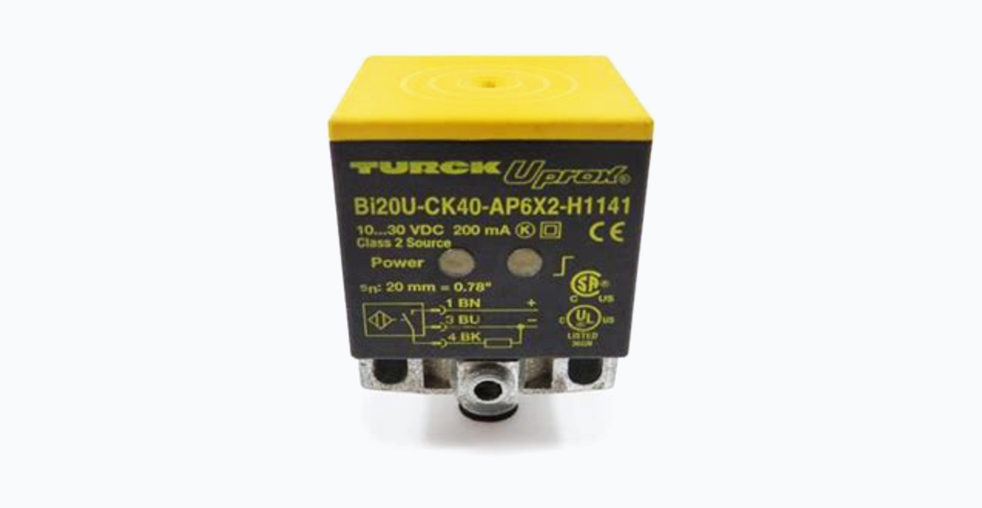

Индуктивный датчик Turck BI20U-CK40-AP6X2-H1141: технические характеристики и применение

Технические характеристики: расшифровка модели BI20U-CK40-AP6X2-H1141
Модель индуктивного датчика Turck BI20U-CK40-AP6X2-H1141 представляет собой устройство, предназначенное для бесконтактного обнаружения металлических объектов в условиях повышенных механических и климатических нагрузок. Комбинация символов в названии модели точно описывает его ключевые параметры, что позволяет специалистам быстро идентифицировать продукт.
Детальная расшифровка артикула выглядит следующим образом:
- BI20U: Серия индуктивных датчиков с номинальным расстоянием срабатывания 20 мм. Буква «U» указывает на универсальность питания и применение технологии Uprox+.
- CK40: Обозначение прямоугольного корпуса с размерами 40×40×65 мм.
- AP6X2: Исполнение с транзисторным выходом PNP-типа и нормально-разомкнутым контактом.
- H1141: Тип электрического подключения через стандартный 3-контактный разъем с резьбой M12×1.
Подробные технические параметры
Для полного понимания возможностей устройства следует рассмотреть его основные эксплуатационные характеристики. Они определяют область применения и надежность работы в различных условиях.
Параметр | Значение | Комментарий |
---|---|---|
Номинальное расстояние срабатывания (Sn) | 20 мм | Расстояние для стандартной мишени из стали. |
Рабочее напряжение | 10…30 В постоянного тока (DC) | Позволяет использовать датчик в стандартных промышленных сетях питания. |
Выходной ток | до 200 мА | Максимальная коммутируемая нагрузка. |
Температурный диапазон | -30…+85 °C | Обеспечивает стабильную работу в неотапливаемых помещениях и вблизи источников тепла. |
Степень защиты по IEC/EN 60529 | IP68 | Герметичный корпус, защищающий от пыли и длительного погружения в воду под давлением. |
Частота переключения | 250 Гц | Скорость отклика позволяет использовать датчик в высокоскоростных процессах. |
Материал корпуса | Никелированная латунь; сенсорная зона — PBT | Обеспечивает высокую механическую прочность и устойчивость к агрессивным средам. |
Конструктивные особенности и ключевые технологии
Технология Uprox+ и коэффициент коррекции 1
Основным технологическим преимуществом датчика является применение принципа Uprox+. Главная особенность этой технологии заключается в обеспечении единого номинального расстояния срабатывания для всех типов металлов. В отличие от стандартных индуктивных датчиков, у которых расстояние срабатывания для цветных металлов, таких как алюминий или медь, может сокращаться на 30-60%, модель BI20U сохраняет постоянный параметр. Это свойство, известное как «коэффициент 1», исключает необходимость перенастройки оборудования при смене материала обрабатываемых заготовок и повышает повторяемость технологических операций.
Повышенная устойчивость к внешним воздействиям
Датчик разработан для работы в условиях сильных электромагнитных помех. Он обладает встроенной защитой от постоянных и переменных магнитных полей, что критически важно при эксплуатации рядом с мощными электродвигателями, сварочными аппаратами или подъемными магнитами. Эта характеристика предотвращает ложные срабатывания и обеспечивает высокую надежность системы автоматизации в целом.
Эргономика и удобство монтажа
Конструкция корпуса предусматривает несколько особенностей, направленных на упрощение установки и обслуживания:
- Универсальная ориентация активной зоны: Корпус позволяет развернуть чувствительную поверхность датчика в одном из пяти фиксированных положений с шагом 90°. Это предоставляет инженерам гибкость при проектировании оборудования и монтаже в стесненных условиях.
- Многоточечная светодиодная индикация: Светодиоды высокой яркости расположены по углам корпуса, что обеспечивает визуальный контроль статуса устройства (питание, срабатывание) практически с любого направления.
- Возможность монтажа заподлицо: Конструкция позволяет устанавливать датчик в металлическую поверхность так, чтобы его фронтальная часть была в одной плоскости с окружающей структурой. Это защищает корпус от боковых механических повреждений.
Области применения и практическое использование
Благодаря сочетанию технических характеристик, датчик BI20U-CK40-AP6X2-H1141 находит применение в различных отраслях промышленности, где предъявляются высокие требования к надежности.
- Машиностроение и автоматизированные линии: Контроль наличия металлических заготовок на конвейерах, точное позиционирование инструмента в станках с ЧПУ, подсчет изделий.
- Подъемно-транспортное оборудование: Определение конечных положений мостовых и козловых кранов, контроль наличия стальных контейнеров и поддонов. Устойчивость к магнитным полям является ключевым фактором в этих применениях.
- Мобильная техника: Использование в строительной, сельскохозяйственной и дорожной технике для мониторинга положения гидравлических цилиндров, стрел и других подвижных элементов. Широкий температурный диапазон позволяет работать как в условиях холодного климата, так и в зонах с повышенным нагревом от двигателя.
Сравнение с аналогами других производителей
При выборе индуктивного датчика специалисты часто сравнивают продукты нескольких производителей. Модель Turck BI20U-CK40-AP6X2-H1141 можно сопоставить с аналогичными устройствами.
Производитель и модель | Ключевая особенность | Степень защиты | Примечание |
---|---|---|---|
Turck BI20U-CK40-AP6X2-H1141 | Технология Uprox+ (коэффициент 1 для всех металлов) | IP68 | Пятипозиционная ориентация активной зоны. |
IFM Efector IM3025 | Корпус из нержавеющей стали, высокая механическая стойкость. | IP68 | Подходит для применения в пищевой промышленности. |
Pepperl+Fuchs NJ20+U3+E2 | Увеличенный рабочий зазор для монтажа, устойчивость к сварным токам. | IP68 | Специализация на применении в зонах с интенсивной дуговой сваркой. |
Sick IME20-30BPS-ZW1 | Компактная конструкция, высокая частота переключения. | IP67 | Оптимален для задач с ограниченным пространством и высокой скоростью. |
Каждое из представленных решений имеет свои сильные стороны, и выбор зависит от конкретных требований технологического процесса, таких как тип металла, наличие помех, условия эксплуатации и бюджет проекта.
Аксессуары и интеграция
Для удобного монтажа производитель предлагает ряд совместимых аксессуаров. К ним относятся монтажные скобы и кронштейны, предназначенные для надежной фиксации датчика на различных поверхностях. Подключение к системе управления осуществляется с помощью стандартных кабельных разъемов M12, что упрощает процесс установки и последующего обслуживания. Совместимость с общепромышленными стандартами обеспечивает легкую интеграцию устройства в существующие автоматизированные системы.
Заключение
Индуктивный датчик Turck BI20U-CK40-AP6X2-H1141 является решением для задач, требующих высокой надежности, точности и устойчивости к сложным условиям эксплуатации. Его отличительными чертами являются технология Uprox+, обеспечивающая стабильное расстояние срабатывания для любых металлов, высокая степень защиты IP68 и продуманная эргономика корпуса. Эти характеристики делают данную модель подходящим выбором для модернизации и создания новых систем промышленной автоматизации.
