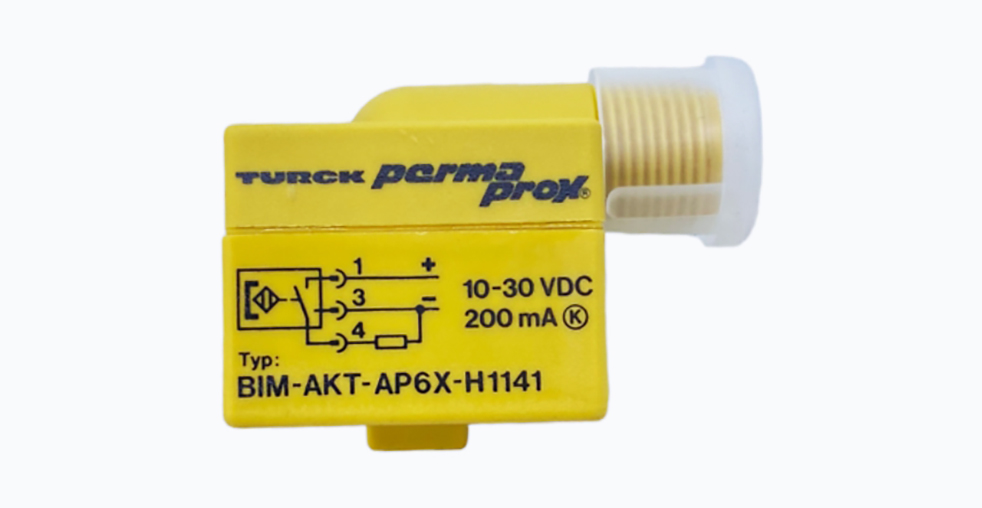

Датчик положения Turck BIM-AKT-AP6X-H1141: описание и характеристики

Конструкция и принцип действия
Датчик BIM-AKT-AP6X-H1141 относится к классу магнито-индуктивных сенсоров. Его работа основана на изменении магнитного поля, создаваемого постоянным магнитом, который устанавливается на подвижной части механизма, например, на поршне пневмоцилиндра. Когда магнит находится в зоне чувствительности датчика, происходит срабатывание.
Корпус устройства выполнен из инженерного пластика PA12-GF30. Этот материал обладает высокой стойкостью к механическим воздействиям, вибрации и химическим веществам, распространенным в промышленной среде. Габаритные размеры составляют 28 x 30 x 24 мм, а низкий профиль высотой 24 мм упрощает монтаж в условиях ограниченного пространства.
Конструктивной особенностью является концентрическая активная поверхность, которая оптимизирует зону чувствительности и обеспечивает стабильное срабатывание. Магнито-индуктивная технология обеспечивает бесконтактный контроль, что исключает механический износ и повышает общую надежность системы.
Технические характеристики
Для корректного выбора и интеграции устройства в систему необходимо учитывать его ключевые параметры.
Параметр | Значение | Примечание |
---|---|---|
Рабочее напряжение | 10…30 В DC | Совместимость со стандартными промышленными источниками питания. |
Выходной сигнал | PNP, нормально-разомкнутый (NO) | Прямое подключение к входам программируемых логических контроллеров. |
Тип подключения | Разъем M12 x 1, 4-контактный | Соответствие общепромышленным стандартам для быстрого монтажа. |
Степень защиты | IP67 | Защита от пыли и кратковременного погружения в воду. |
Температурный диапазон | -25…+70 °C | Возможность эксплуатации в неотапливаемых помещениях. |
Максимальная частота переключения | 1000 Гц | Высокая скорость отклика для систем с быстрыми цилиндрами. |
Корпус | Пластик PA12-GF30 | Стойкость к воздействию масел и химических веществ. |
Монтаж и совместимость
Датчик предназначен для установки на пневмоцилиндры с направляющими. Для надежного крепления Turck предлагает ряд монтажных скоб, таких как KLA1 (для цилиндров диаметром 32–50 мм) и KLA2 (40–125 мм). Это обеспечивает совместимость с оборудованием различных производителей, включая Festo, SMC и Camozzi.
Использование пластикового корпуса исключает риск гальванической коррозии, которая может возникать при контакте разнородных металлов. Это преимущество особенно важно в условиях повышенной влажности или при наличии агрессивных сред.
Сравнение с аналогами
Для понимания места модели BIM-AKT-AP6X-H1141 в продуктовой линейке полезно сравнить ее с другими устройствами.
Модель BIM-IKT-AP6X-H1141 имеет корпус из нержавеющей стали высотой 28 мм и увеличенную зону срабатывания, что может быть важно для применений с нежесткими допусками на установку. Модель BIM-AKT-AP6X/S235 оснащена встроенным кабелем длиной 0,2 метра, что упрощает подключение в отсутствие разъема.
BIM-AKT-AP6X-H1141 занимает нишу устройств с минимальной высотой, высокой коррозионной стойкостью и удобством подключения через стандартный разъем. По сравнению с датчиками других производителей, таких как IFM Electronic или Balluff, модель от Turck предлагает схожие базовые характеристики, но может отличаться конструктивными особенностями, такими как форма корпуса или специфическая геометрия зоны чувствительности.
Области применения
Датчик используется в различных отраслях промышленной автоматизации. Основные области применения включают:
- Машиностроение: контроль положения поршней в станках с ЧПУ и роботизированных комплексах.
- Пищевая промышленность: мониторинг позиционирования в оборудовании для упаковки и фасовки.
- Автомобильная промышленность: использование в сборочных линиях и испытательных стендах.
- Логистика и складирование: позиционирование исполнительных механизмов в системах сортировки.
Критерии выбора
При выборе датчика положения для пневмоцилиндра необходимо учитывать несколько факторов:
- Габаритные ограничения, особенно высота монтажного пространства.
- Материал корпуса в зависимости от условий эксплуатации (пластик или металл).
- Тип электрического подключения (разъем или встроенный кабель).
- Требуемая степень защиты от внешних воздействий.
- Диапазон рабочих температур.
BIM-AKT-AP6X-H1141 является релевантным выбором для задач, требующих компактности, надежности и простоты интеграции в стандартные промышленные системы управления.
