Датчик скорости Turck DNI30U-K40SR-AP4X2: особенности и применение

Конструктивные особенности и принцип работы датчика скорости Turck DNI30U-K40SR-AP4X2

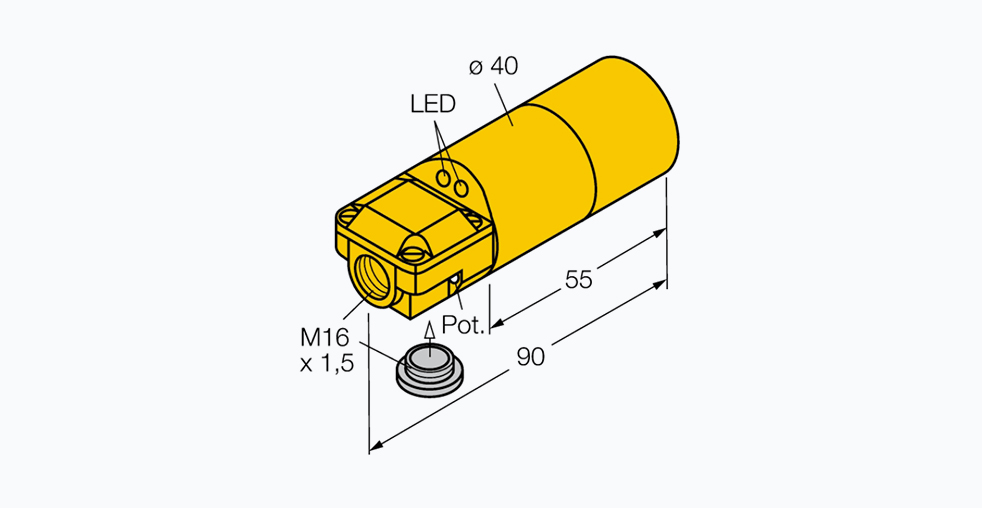

Цилиндрический корпус датчика, выполненный из ударопрочного пластика ABS, имеет диаметр 40 миллиметров. Такой конструктивный выбор обеспечивает не только механическую стойкость к ударам, но и высокую виброустойчивость, что крайне важно при установке на вращающееся оборудование. Степень защиты IP67 подтверждает, что устройство полностью защищено от проникновения пыли и выдерживает кратковременное погружение в воду, что позволяет эксплуатировать его в условиях повышенной влажности и запыленности.

Принцип действия датчика основан на индуктивном методе. Он генерирует электромагнитное поле и реагирует на изменение его параметров при приближении металлического объекта. Ключевая функциональная возможность устройства — точное измерение скорости вращения в диапазоне от 60 до 3000 оборотов в минуту. В отличие от простых датчиков присутствия, данная модель непрерывно анализирует частоту поступающих импульсов, что позволяет отслеживать динамику изменения скорости.

Важной конструктивной особенностью является встроенный потенциометр для настройки порога срабатывания. Это позволяет точно установить значение скорости, при котором датчик будет активировать свой выходной сигнал. Функция стартовой задержки, рассчитанная примерно на 5 секунд, предотвращает формирование ложных сигналов в момент пуска механизма, когда двигатель или ротор выходят на рабочую номинальную скорость. Эта особенность критически важна для интеграции в системы автоматизированного управления, где ложное срабатывание может привести к остановке технологического процесса.

Технические характеристики и варианты исполнения

Модель DNI30U-K40SR-AP4X2 является частью обширного семейства индуктивных датчиков скорости от компании Turck. В рамках этого семейства могут предлагаться устройства с различными типами корпусов, расстояниями срабатывания и выходными сигналами для решения специфических задач. Например, существуют версии с корпусами из нержавеющей стали для агрессивных сред или с увеличенным расстоянием срабатывания для нестандартных применений.

Основные технические параметры данной модели систематизированы в таблице.

Сравнительный анализ и особенности применения

На рынке промышленной автоматики датчики скорости выпускают такие производители, как Siemens, Pepperl+Fuchs и IFM Electronic. Модели от Siemens, например, серии 3RG4, часто отличаются возможностью подключения к промышленным сетям Profinet, что может быть критично для сложных цифровых систем. Датчики от Pepperl+Fuchs нередко предлагают расширенный температурный диапазон для экстремальных условий. Датчики IFM Electronic могут иметь встроенные цифровые дисплеи для визуализации текущей скорости. Модель Turck DNI30U-K40SR-AP4X2 занимает свою нишу, предлагая надежное решение для стандартных задач контроля скорости с простотой настройки и высокой помехозащищенностью.

Отличительной чертой данного датчика является функция «без редукции» (factor 1) для всех металлов. Это означает, что расстояние срабатывания остается практически неизменным независимо от того, из какого металла — черного или цветного — изготовлен контролируемый объект. Это избавляет от необходимости перенастройки при смене целевого объекта, что повышает гибкость использования.

Монтаж датчика рекомендуется осуществлять незаподлицо, то есть на определенном расстоянии от металлической поверхности. При этом необходимо соблюдать минимальные боковые зазоры и расстояния между несколькими датчиками, чтобы исключить их взаимное влияние. Широкий диапазон питающего напряжения позволяет подключать устройство к различным источникам постоянного тока, распространенным в промышленности, без риска повреждения от перепадов напряжения.

Рекомендации по интеграции в систему управления

При подключении датчика к программируемому логическому контроллеру необходимо учитывать тип выходного сигнала PNP. Программный алгоритм контроллера должен быть написан с учетом 5-секундной стартовой задержки. Это означает, что в течение этого времени после подачи питания на оборудование сигнал от датчика может отсутствовать, и это не должно восприниматься системой как аварийная ситуация. Алгоритм должен ожидать стабилизации рабочего режима механизма перед началом анализа сигнала скорости.

Устойчивость датчика к внешним магнитным полям позволяет устанавливать его в непосредственной близости от мощных электродвигателей, преобразователей частоты и другого силового электрооборудования без риска ложных срабатываний. Это упрощает компоновку оборудования в ограниченном пространстве.

Два кабельных ввода — аксиальный и радиальный — предоставляют дополнительную гибкость при прокладке кабеля, что особенно ценно в стесненных условиях монтажа. Подключение осуществляется через клеммную коробку, что обеспечивает надежный электрический контакт.

Области применения и заключение

Датчик скорости Turck DNI30U-K40SR-AP4X2 находит применение в различных отраслях промышленности. Его используют для контроля скорости вращения валов конвейеров, вентиляторов, насосов, шпинделей станков и других вращающихся механизмов. Основная задача — защита оборудования от работы на недопустимо низких или высоких скоростях, мониторинг износа подшипников, подсчет количества продукции на конвейерных линиях.

В заключение можно отметить, что данный датчик представляет собой специализированное решение для построения надежных систем мониторинга скорости. Его конструкция и функциональные особенности, такие как широкий диапазон измерений, настраиваемый порог срабатывания, стартовая задержка и помехозащищенность, делают его практичным инструментом для инженера. Правильная интеграция устройства в систему управления позволяет повысить надежность и бесперебойность работы технологического оборудования.
