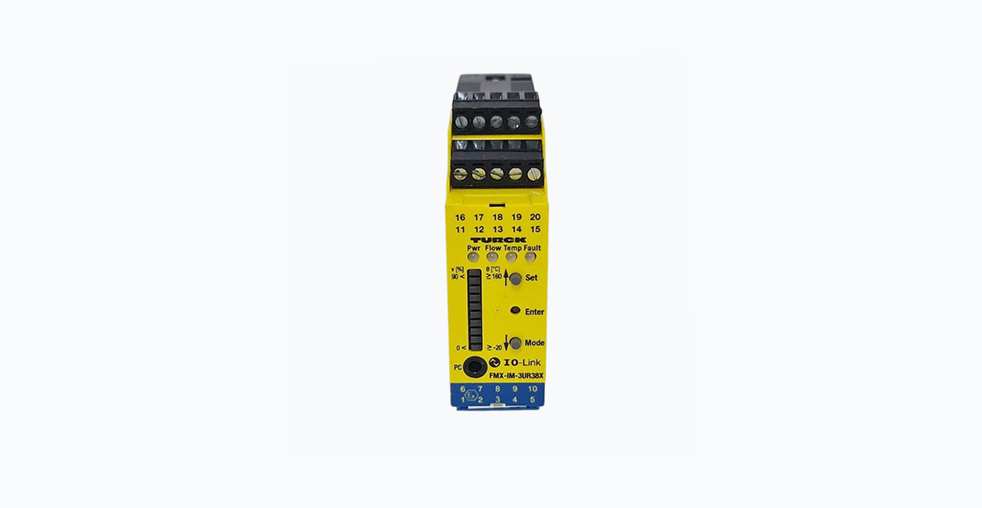

Блок обработки сигналов Turck FM-IM-3UR38X

Блок обработки сигналов Turck FM-IM-3UR38X предназначен для совместной работы с датчиками потока серий FCS и FCI от того же производителя. Устройство преобразует аналоговые сигналы или частотные выходы с датчиков в релейные сигналы, обеспечивая контроль скорости потока, температуры среды и диагностику состояния измерительной цепи. Поддержка протокола IO-Link расширяет функциональность прибора, позволяя интегрировать его в современные системы автоматизации в качестве интеллектуального устройства с возможностью удаленной настройки и сбора данных.

Конструктивные особенности и условия эксплуатации

Корпус устройства предназначен для монтажа на стандартную DIN-рейку шириной 35 мм. Компактные габариты и вес около 241 грамма облегчают размещение в распределительных шкафах. Электрическое подключение осуществляется через съемный 5-контактный клеммный блок, что упрощает монтаж и обслуживание.

Блок рассчитан на работу в широком диапазоне напряжений: от 20 до 250 В переменного тока или от 20 до 125 В постоянного тока. Это позволяет использовать его в различных промышленных сетях без необходимости применения дополнительных преобразователей. Диапазон рабочих температур составляет от -25 до +70 °C, что делает устройство пригодным для эксплуатации в неотапливаемых производственных помещениях. Класс защиты IP20 указывает на то, что блок предназначен для установки внутри защищенных шкафов, так как не имеет защиты от влаги и пыли.

Технические характеристики

Функциональные возможности и настройка

Устройство работает в двух основных режимах. Стандартный режим позволяет настраивать уставки срабатывания с помощью кнопок на корпусе. Режим IO-Link предоставляет расширенные возможности для параметризации через систему управления. Функция QuickTeach упрощает первоначальную настройку, позволяя установить порог срабатывания по потоку одним нажатием кнопки в текущих условиях процесса.

Цепочка из 10 светодиодов на лицевой панели обеспечивает визуализацию текущего значения измеряемого параметра, например, скорости потока. Это дает оператору возможность быстрой оценки состояния процесса без использования программного интерфейса.

Диагностика и интеграция в системы управления

Блок выполняет непрерывный мониторинг состояния подключенного датчика, диагностируя обрыв цепи и короткое замыкание. Информация о неисправности отображается светодиодными индикаторами и может передаваться через релейный выход «Общая ошибка» или по протоколу IO-Link на контроллер верхнего уровня.

Поддержка IO-Link обеспечивает интеграцию в концепции Индустрии 4.0 и Промышленного интернета вещей. Через этот интерфейс реализуется удаленная параметризация, сбор данных для анализа и прогнозирования обслуживания, а также функция автоматической загрузки параметров при замене устройства.

Области применения

Блок обработки сигналов Turck FM-IM-3UR38X применяется в различных отраслях промышленности.

• Металлообработка и станкостроение: Мониторинг потока охлаждающей эмульсии в станках с ЧПУ, контроль циркуляции смазочных материалов.
• Химическая и нефтехимическая промышленность: Контроль дозирования и протока реагентов в технологических трубопроводах.
• Водоподготовка и очистные сооружения: Обеспечение контроля минимального расхода воды в фильтрационных системах, сигнализация о засорении.
• Общее машиностроение: Защита насосов от работы всухую, мониторинг эффективности теплообменников.

Блок обработки сигналов Turck FM-IM-3UR38X сочетает функции традиционного релейного преобразователя с возможностями интеллектуального устройства связи. Его применение способствует повышению надежности технологических процессов за счет встроенной диагностики и удобства интеграции в современные системы управления.
