Настройка модуля Turck FM-IM-3UR38X: руководство по конфигурации

Конструкция и ключевые особенности модуля

Процессорный модуль Turck FM-IM-3UR38X представляет собой интеллектуальное устройство для обработки сигналов от датчиков потока серий FCS и FCI. Его основная задача — преобразование данных, полученных с сенсоров, в стандартизированные управляющие сигналы для систем автоматизации. Конструкция устройства ориентирована на удобство монтажа и эксплуатации в промышленных условиях.

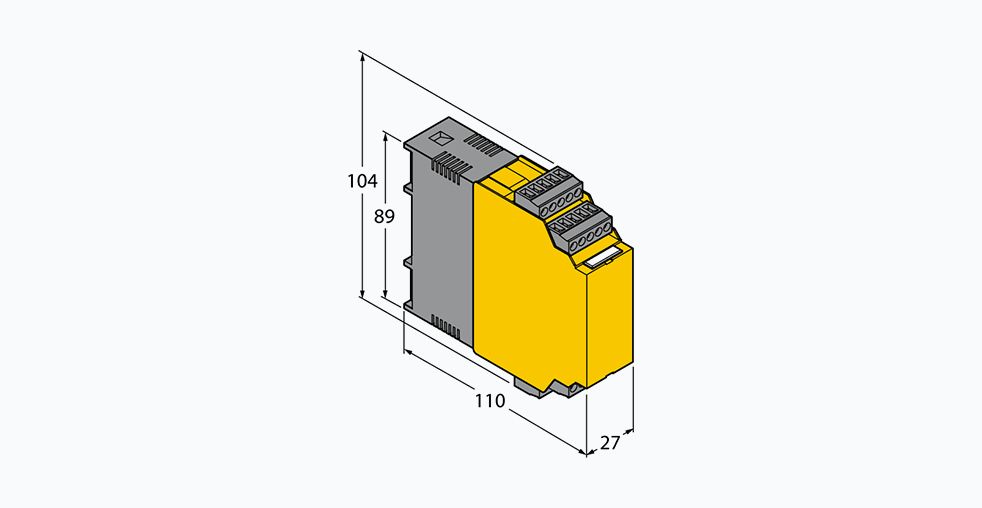

Корпус модуля выполнен из прочного пластика на основе поликарбоната и АБС-пластика, что обеспечивает устойчивость к механическим воздействиям и вибрации. Ширина корпуса составляет 27 мм, что позволяет компактно размещать устройство на стандартной DIN-рейке в распределительных шкафах. Для визуального контроля состояния процесса модуль оснащен десятисегментной светодиодной линейкой, которая одновременно отображает информацию о скорости потока и температуре контролируемой среды.

Важной конструктивной особенностью является универсальный источник питания, работающий от напряжения в диапазонах 20…250 В переменного тока или 20…125 В постоянного тока. Это избавляет от необходимости использовать дополнительные преобразователи питания при интеграции модуля в существующие системы управления.

Детальные технические характеристики

Для проектировщиков систем автоматизации критически важны точные технические параметры оборудования. В таблице приведены основные характеристики процессорного модуля FM-IM-3UR38X.

Методы настройки и параметризации

Процессорный модуль поддерживает несколько методов конфигурации, что позволяет адаптировать его к различным условиям эксплуатации и требованиям технологического процесса.

Быстрая настройка с помощью технологии QuickTeach

Функция QuickTeach является ключевым преимуществом модуля, позволяющим значительно ускорить процесс ввода устройства в эксплуатацию. Эта технология дает возможность установить порог срабатывания (уставку) в течение нескольких секунд без необходимости выполнения полной процедуры калибровки. Активация QuickTeach выполняется либо с помощью кнопки на корпусе устройства, либо дистанционно через интерфейс IO-Link. Модуль автоматически анализирует текущие параметры потока и фиксирует точку срабатывания, что особенно полезно при пусконаладочных работах или при изменении технологических параметров.

Локальная и программная параметризация

Для базовой настройки модуля может использоваться физическая кнопка на корпусе устройства. Этот метод удобен при отсутствии доступа к системе управления верхнего уровня или при необходимости быстрого изменения основных параметров непосредственно на месте установки.

Для полномасштабной конфигурации всех параметров модуля используется подключение через интерфейс IO-Link. При использовании IO-Link мастера, такого как модель USB-2-IOL-0002, инженер получает доступ к расширенным настройкам, включая:

• Установку значений гистерезиса для предотвращения частых срабатываний
• Настройку временных задержек для фильтрации сигналов
• Конфигурацию режимов работы релейных выходов
• Программирование диагностических функций

Интеграция с системами верхнего уровня осуществляется через стандартные среды конфигурации, поддерживающие технологию FDT/DTM, что позволяет проводить удаленный мониторинг и управление в реальном времени.

Диагностические и защитные функции

Модуль FM-IM-3UR38X оснащен комплексом диагностических функций, которые повышают надежность системы мониторинга в целом. Устройство непрерывно отслеживает не только параметры технологического процесса, но и состояние подключенного датчика, а также свою собственную исправность.

Среди основных диагностических возможностей следует выделить контроль целостности линии подключения датчика, включая обнаружение обрывов и коротких замыканий. Модуль также осуществляет мониторинг рабочего диапазона датчика, предупреждая о выходе измеряемых параметров за установленные пределы. Это позволяет своевременно выявлять потенциальные проблемы, такие как засорение трубопровода или выход датчика из строя.

Сравнение со взрывозащищенной версией FMX-IM-3UR38X

Помимо стандартной модели FM-IM-3UR38X, компания Turck предлагает взрывозащищенную версию устройства — FMX-IM-3UR38X. Основное отличие между моделями заключается в наличии у FMX-IM-3UR38X сертификатов взрывозащиты ATEX, IECEx и KOSHA. Данная модель классифицируется как оборудование категорий Ex ia Ga/Da или Ex ib, что позволяет использовать ее во взрывоопасных зонах класса 0/20.

В то время как стандартная модель предназначена для применения в обычных промышленных условиях, взрывозащищенная версия разработана для работы на объектах с повышенными требованиями к безопасности, таких как химические производства, нефтеперерабатывающие заводы и другие предприятия, где возможны взрывоопасные концентрации газов или пыли. Конструктивное сходство между моделями упрощает переход на взрывозащищенное решение при изменении требований к безопасности на объекте.

Особенности интеграции в системы автоматизации

Процессорный модуль Turck FM-IM-3UR38X легко интегрируется в современные системы промышленной автоматизации благодаря поддержке стандарта IO-Link. Этот открытый стандарт связи точка-точка обеспечивает простой обмен данными между устройствами нижнего уровня и контроллерами верхнего уровня. Использование IO-Link позволяет не только передавать значения измеряемых параметров, но и удаленно конфигурировать устройство, а также получать подробную диагностическую информацию.

Совместимость модуля с датчиками потока серий FCS и FCI обеспечивает универсальность применения в различных отраслях промышленности, включая водоподготовку, химическую промышленность, пищевое производство и системы кондиционирования воздуха. Устройство может работать с различными типами жидкостей и газов, что расширяет область его применения.

Процессорный модуль Turck FM-IM-3UR38X представляет собой надежное решение для задач мониторинга расхода и температуры, сочетающее в себе простоту настройки, расширенные диагностические возможности и гибкость интеграции в системы автоматизации. Его конструктивные особенности и функциональные возможности делают его практичным выбором для современных промышленных применений.
