Turck IM1-22EX-R: Двухканальный изолирующий коммутирующий усилитель

Turck IM1-22EX-R: Двухканальный изолирующий коммутирующий усилитель для взрывоопасных зон

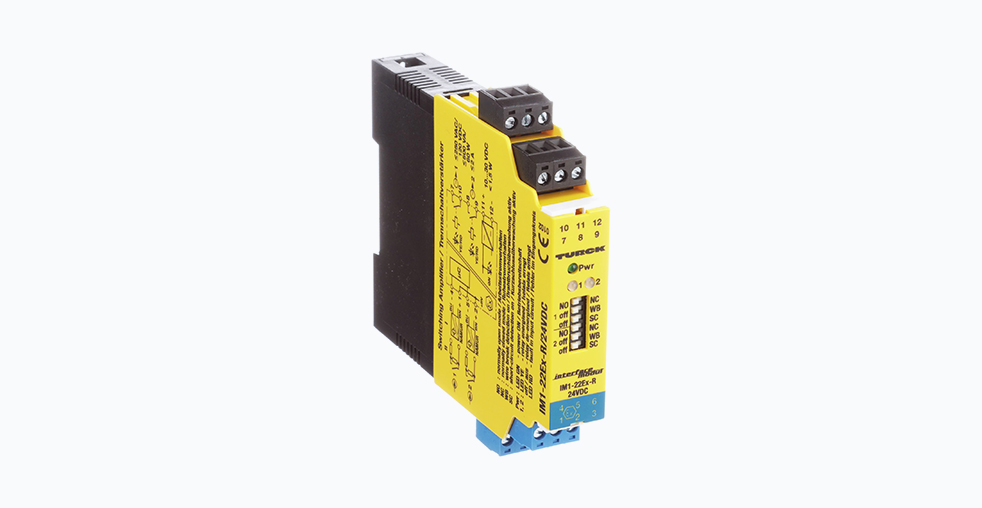

Turck IM1-22EX-R представляет собой двухканальный изолирующий коммутирующий усилитель, разработанный для применения в сложных промышленных условиях. Данное устройство интегрирует в себе функции гальванической развязки, барьера искрозащиты и релейного усилителя. Это делает его универсальным компонентом для построения систем автоматизации, где требуется подключение датчиков во взрывоопасных зонах к системам управления, расположенным в безопасной области.

Назначение и функциональные возможности

Устройство Turck IM1-22EX-R решает несколько ключевых задач, что позволяет сократить количество компонентов в системе и повысить её надежность.

Барьер искрозащиты

Аппарат служит связанным электрическим оборудованием, обеспечивающим полную гальваническую развязку между взрывоопасной и безопасной зонами. Это позволяет безопасно подключать датчики стандарта NAMUR, работающие в зонах с классификацией по ATEX и IECEx, к стандартным программируемым логическим контроллерам или релейным модулям.

Коммутирующий усилитель

Устройство преобразует слабые сигналы от бесконтактных выключателей или датчиков NAMUR в сигнал, достаточный для управления мощной нагрузкой через релейные выходы. Это дает возможность непосредственно коммутировать такие нагрузки, как катушки контакторов, соленоиды или сигнальные лампы, без применения промежуточных реле.

Система диагностики

Важной особенностью является встроенный мониторинг состояния входных цепей. Устройство способно детектировать обрыв цепи или короткое замыкание на входе. Функция диагностики может быть активирована или деактивирована в зависимости от требований применения, что упрощает поиск неисправностей и повышает отказоустойчивость системы.

Технические характеристики и их практическая значимость

Для инженера-проектировщика важна не только спецификация, но и понимание того, как параметры влияют на применение устройства в реальных условиях.

Конструктивное исполнение для удобства монтажа и обслуживания

Конструкция устройства учитывает типичные задачи, с которыми сталкиваются монтажники и сервисные инженеры.

Съемные клеммные разъемы

Для подключения проводов используются четыре трехконтактных съемных клеммных разъема. Эта особенность позволяет заранее подготовить и зажать все провода, а затем быстро установить модуль на DIN-рейку и подключить разъемы. Такой подход значительно ускоряет процесс монтажа и демонтажа устройства для обслуживания или замены.

Защита от неправильного подключения

Модуль обладает встроенной защитой от переполюсовки питания и входных цепей, что минимизирует риск повреждения оборудования в случае ошибки при монтаже.

Визуализация состояния устройства

На лицевой панели расположены светодиодные индикаторы для каждого канала, которые отображают статус питания, состояние выходного реле и наличие ошибки. Это обеспечивает быструю диагностику состояния системы без использования измерительных приборов.

Области применения и интеграция в системы

Потенциал устройства Turck IM1-22EX-R раскрывается в различных отраслях промышленности, где присутствуют взрывоопасные зоны.

Нефтегазовая и химическая промышленность

Устройство применяется для подключения датчиков положения арматуры, концевых выключателей на технологических установках. Соответствие стандарту SIL 2 позволяет использовать его в контурах безопасности, где требуется повышенная надежность.

Производства с взрывоопасной пылью и газами

На мукомольных, лакокрасочных, фармацевтических предприятиях усилитель используется для мониторинга уровня в емкостях, контроля положения заслонок и разгрузочных механизмов. Функция диагностики обрыва цепи критически важна для предотвращения аварийных ситуаций.

Совместимость с дополнительным оборудованием

Для корректной работы с механическими контактами, например, с обычными концевыми выключателями, рекомендуется использовать резисторный модуль Turck WM1. Этот модуль создает необходимые условия для работы встроенной диагностики обрыва и короткого замыкания, обеспечивая целостность сигнала от контакта до входа усилителя.

Сравнение с аналогами других производителей

При выборе подобного оборудования полезно рассматривать предложения других производителей, таких как Pepperl+Fuchs или Siemens.

Pepperl+Fuchs

Продукция этого производителя, например, серия KFD2, также предлагает решения для подключения датчиков NAMUR с барьером искрозащиты. Устройства Pepperl+Fuchs часто отличаются широким ассортиментом модулей с разным количеством каналов и типами выходов.

Siemens

Компания Siemens в своих системах безопасности, к примеру, в серии Sitrans, предлагает модули для работы в взрывоопасных зонах. Решения Siemens могут быть более интегрированы в экосистему собственных систем управления Simatic.

Устройство Turck IM1-22EX-R представляет собой комплексное решение, объединяющее в одном корпусе изоляцию, защиту, усиление и диагностику. Его универсальность, продуманная конструкция и соответствие международным стандартам делают его надежным компонентом для построения сложных и ответственных систем промышленной автоматизации.
