Индуктивный датчик Turck BI10-M30-LIU: устройство и применение

Устройство и принцип работы индуктивного аналогового датчика

Индуктивный аналоговый датчик Turck BI10-M30-LIU функционирует на основе физического принципа изменения параметров высокочастотного электромагнитного поля. Внутри датчика расположена катушка индуктивности, которая создает электромагнитное поле. Когда металлический объект попадает в зону действия этого поля, в материале объекта наводятся вихревые токи. Это приводит к изменению амплитуды колебаний генератора датчика. Ключевое отличие аналоговой модели от дискретной заключается в том, что это изменение не просто преобразуется в сигнал включения/выключения, а линейно пропорционально расстоянию до объекта и преобразуется в непрерывный выходной сигнал.

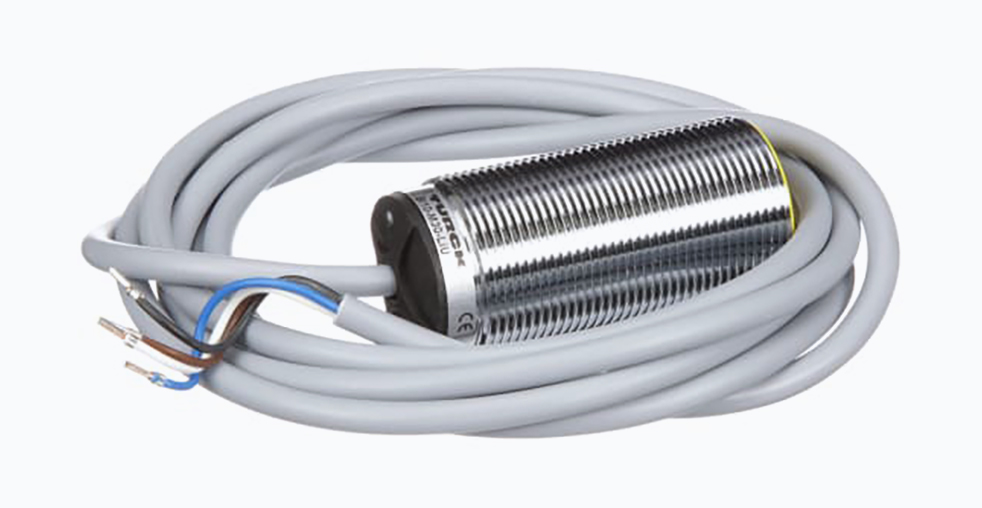

Конструкция датчика предусматривает корпус из хромированной латуни, что обеспечивает высокую стойкость к механическим воздействиям и коррозии в условиях промышленной эксплуатации. Стандартная резьба M30×1.5 позволяет выполнять монтаж заподлицо с металлической поверхностью, что минимизирует выступающие части и снижает риск повреждения.

Детальный анализ технических характеристик

Технические параметры датчика BI10-M30-LIU определяют границы его применения и возможности интеграции в различные системы управления.

Конструктивные особенности и преимущества

Прочный металлический корпус датчика рассчитан на эксплуатацию в условиях сильной вибрации, ударных нагрузок и воздействия масел или охлаждающих эмульсий. Наличие двух типов аналогового выхода является значительным преимуществом. Выходное напряжение 0…10 В удобно для передачи сигнала на относительно короткие расстояния, в то время как токовая петля 0…20 мА менее чувствительна к помехам и падению напряжения в длинных кабелях, что делает ее предпочтительной для распределенных систем.

Стандартизированные геометрические размеры и резьба M30 упрощают процесс установки и замены датчика. Монтаж заподлицо позволяет размещать датчик в ограниченном пространстве, защищая его от боковых механических воздействий.

Сравнение с аналогами других производителей

При выборе аналогового индуктивного датчика рассматриваются продукты нескольких производителей. Датчики серии QS30 от компании Banner Engineering имеют схожие характеристики по дальности и точности, но часто поставляются в корпусах из никелированной латуни или нержавеющей стали. Датчики от IFM Electronic, например, серии IFA, могут предлагать встроенные функции диагностики и индикации, что может упростить наладку. Продукция Sick, такая как серия IME, известна высокой повторяемостью результатов измерения. Модель BI10-M30-LIU от Turck занимает устойчивую позицию на рынке благодаря сочетанию надежной металлической конструкции, стандартных выходных сигналов и проверенной долговечности.

Сферы применения и практические рекомендации

Датчик находит применение в задачах, требующих непрерывного контроля положения или расстояния до металлических объектов.

• Мониторинг состояния оборудования: Контроль вибрации и радиального биения валов роторных машин, таких как электродвигатели, турбины, насосы и редукторы. Изменение зазора может свидетельствовать о износе подшипников.
• Точное позиционирование: Определение положения штоков гидравлических или пневматических цилиндров в станках с числовым программным управлением, роботизированных комплексах и тяжелом машиностроении.
• Контроль размеров и наличия: Измерение толщины металлических листов или лент в прокатных станах, контроль наличия и положения деталей на конвейерных линиях.

Для корректной работы важно обеспечить, чтобы материал объекта измерения соответствовал характеристикам, на которые откалиброван датчик. Разные металлы (сталь, алюминий, медь) имеют различный коэффициент ослабления электромагнитного поля, что может влиять на результат измерения. Рекомендуется проводить калибровку для конкретного целевого материала.

Интеграция в систему управления

Для преобразования аналогового сигнала датчика в дискретные сигналы управления или для передачи данных в систему верхнего уровня используются дополнительные устройства. Например, пороговые усилители, такие как Turck IM series, позволяют настроить зоны срабатывания для сигнализации о выходе контролируемого параметра за установленные пределы. Аналоговые входные модули программируемых логических контроллеров преобразуют сигнал 0…10 В или 4…20 мА в цифровое значение, доступное для обработки в программе управления технологическим процессом.

Индуктивный аналоговый датчик Turck BI10-M30-LIU представляет собой надежное решение для промышленных задач, где требуется не просто обнаружение объекта, а точное измерение расстояния до него. Его технические характеристики и конструктивное исполнение делают его подходящим для использования в сложных условиях современных производств.
