Индуктивный датчик Turck NI15-S30-VP4X/S97: характеристики и применение

Конструктивное исполнение и материалы

Индуктивный датчик Turck NI15-S30-VP4X/S97 представляет собой устройство бесконтактного контроля, предназначенное для обнаружения металлических объектов в условиях расширенного температурного диапазона. Модель относится к категории универсальных датчиков с комплементарным выходом, что определяет её применение в сложных промышленных системах автоматизации.

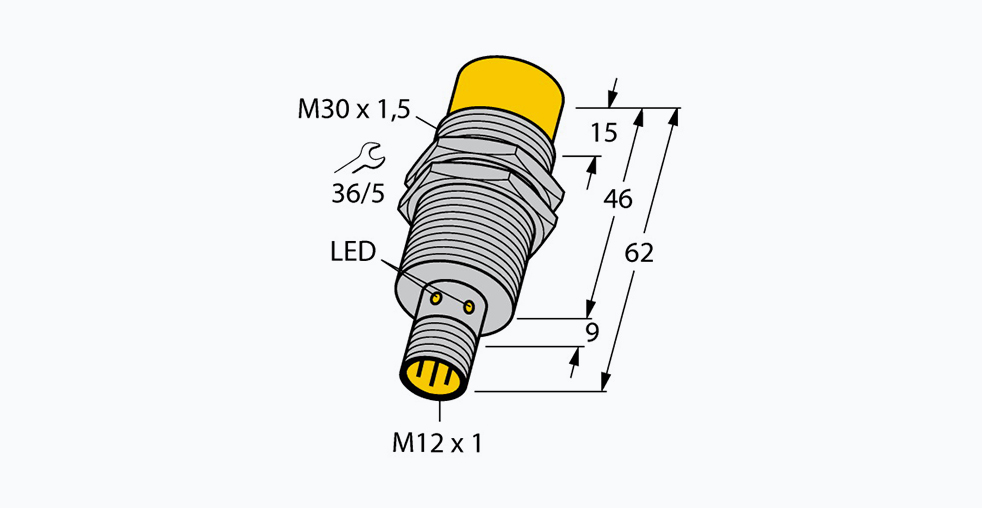

Корпус датчика имеет цилиндрическую форму с метрической резьбой M30 x 1.5, что соответствует общепромышленному стандарту монтажа. Для изготовления корпуса используется полиамид PA12, армированный стекловолокном (30%). Данный материал обладает повышенной механической прочностью по сравнению со стандартными пластиками, что обеспечивает устойчивость к ударным нагрузкам и вибрациям. Дополнительными преимуществами полиамида PA12-GF30 являются химическая стойкость к промышленным маслам, смазочно-охлаждающим жидкостям и некоторым растворителям.

Чувствительный элемент датчика защищен фронтальной крышкой из технической керамики, которая демонстрирует исключительную износостойкость при работе в условиях абразивных сред. Конструкция предусматривает исполнение «не заподлицо», что требует соблюдения монтажных зазоров вокруг активной зоны датчика для обеспечения номинальной дистанции срабатывания.

Электрические характеристики и выходной каскад

Модель S97 оснащена выходом типа PNP с перекидным контактом (нормально-разомкнутый + нормально-замкнутый). Такая схема позволяет использовать один датчик в различных логических цепях управления без замены оборудования. Диапазон рабочего напряжения составляет 10–65 В постоянного тока, что покрывает стандартные промышленные напряжения 24 В DC и обеспечивает запас по перенапряжениям.

Частота переключения устройства достигает 500 Гц, позволяя регистрировать до 500 объектов в секунду. Эта характеристика важна для высокоскоростных применений, таких как подсчет изделий на конвейерных линиях или контроль скорости вращения.

Эксплуатационные параметры и условия применения

Ключевой особенностью датчика является расширенный температурный диапазон от -40 °C до +70 °C. Эта характеристика позволяет эксплуатировать устройство в неотапливаемых производственных помещениях, холодильных камерах, наружных установках, а также вблизи тепловыделяющего оборудования.

Степень защиты IP67 гарантирует полную герметичность от проникновения пыли и возможность кратковременного погружения в воду на глубину до 1 метра. Электрическое подключение осуществляется через кабель длиной 2 метра с устойчивой к механическим воздействиям изоляцией.

Сравнительный анализ с аналогичными моделями

Рекомендации по монтажу и эксплуатации

Для корректной работы датчика необходимо учитывать следующие монтажные требования:

• Радиальный зазор между корпусами датчиков должен составлять не менее 40 мм
• Осевое расстояние до металлических поверхностей должно быть не менее 15 мм
• Рекомендуется использование стандартных монтажных скоб Turck серии QM30

При монтаже в металлические конструкции следует обеспечить достаточный зазор между датчиком и монтажной поверхностью во избежание влияния паразитной металлической массы на характеристики срабатывания.

Области применения и практические примеры

Датчик находит применение в различных отраслях промышленности:

• Металлообработка: контроль положения инструмента на станках с ЧПУ, обнаружение деталей в зоне обработки
• Автоматизация складских систем: подсчет изделий на конвейерах, позиционирование грузов
• Пищевая промышленность: контроль наличия металлической тары на линиях розлива
• Энергетика: мониторинг положения механизмов в условиях перепадов температур

Универсальные характеристики делают данную модель подходящей для применений, где требуется надежность работы в широком диапазоне температур и гибкость в подключении к системам управления.
