Индуктивный датчик Turck NI3-EG08K-Y1-H1341 для взрывоопасных зон

Область применения и ключевые особенности

Индуктивный датчик Turck модели NI3-EG08K-Y1-H1341 разработан для эксплуатации в условиях повышенной опасности. Его основное назначение — бесконтактное обнаружение металлических объектов во взрывоопасных зонах категорий 0, 1, 20 и 21 согласно директивам ATEX. Устройство находит применение в нефтегазовой, химической промышленности, на предприятиях по переработке сыпучих материалов и в других отраслях, где присутствуют горючие газы, пары или пыль.

Ключевой особенностью данного датчика является выходной сигнал типа NAMUR, соответствующий стандарту EN 60947-5-6. Это решение минимизирует энергию в измерительной цепи, что исключает риск искрообразования. Для работы датчика обязательным является использование внешнего изолирующего усилителя или барьера безопасности, который интерпретирует изменение тока в цепи и формирует стандартный дискретный сигнал для системы управления.

Детальный анализ технических параметров

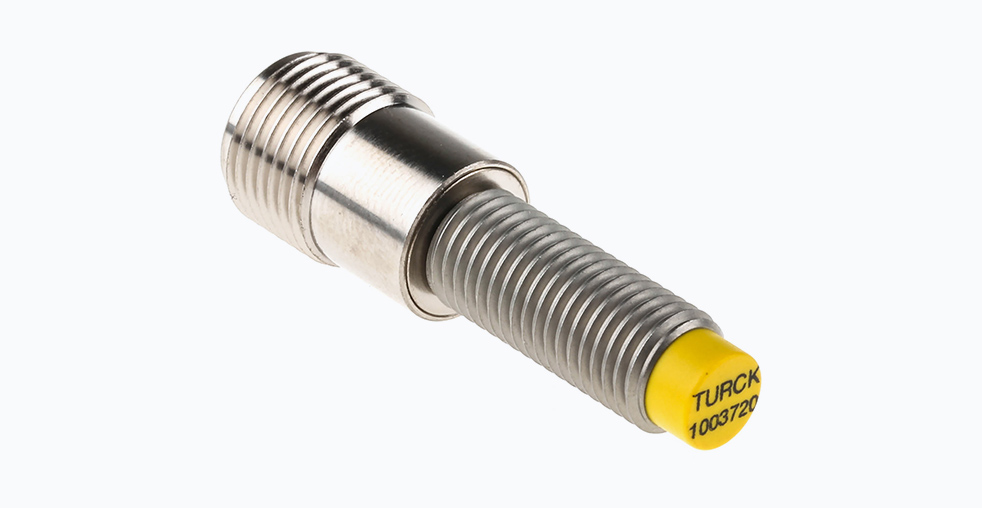

Датчик выполнен в цилиндрическом корпусе из нержавеющей стали марки 1.4427 (аналог AISI 316), что обеспечивает высокую устойчивость к коррозии и механическим воздействиям. Для монтажа используется резьба M8 x 1. Тип монтажа — выступающий, что позволяет регистрировать объекты на номинальном расстоянии срабатывания, составляющем 3 миллиметра.

Устройство работает по двухпроводной схеме питания. Номинальное напряжение питания составляет 8.2 В постоянного тока. Важно подчеркнуть, что датчик NAMUR не подключается напрямую к стандартным входам программируемого логического контроллера (ПЛК). Частота переключения достигает 5 кГц, что делает датчик пригодным для применения в высокоскоростных процессах. Диапазон рабочих температур — от -25 °C до +70 °C. Степень защиты корпуса IP67 гарантирует надежную работу при воздействии пыли и временном погружении в воду.

Сертификация в области функциональной безопасности

Сертификация ATEX подтверждает возможность эксплуатации датчика во взрывоопасных средах. Для газовых сред (категория II 1 G) он подходит для зоны 0, где взрывоопасная атмосфера присутствует постоянно или в течение длительного времени. Для пылевых сред (категория II 1 D) датчик сертифицирован для зоны 20, где горючая пыль присутствует в виде облака в воздухе постоянно или длительно.

Не менее важна сертификация в области функциональной безопасности согласно стандарту IEC 61508. Датчик соответствует уровню полноты безопасности SIL 2 (для режима низкой частоты запросов). При использовании в избыточной конфигурации (HFT1) система с такими датчиками может достигать уровня SIL 3 для всех режимов запросов. Это позволяет интегрировать его в контуры безопасности, отвечающие за критически важные функции защиты.

Сравнение с аналогами других производителей

На рынке представлены аналогичные решения от других производителей. Например, датчики серии NBN от Pepperl+Fuchs также предлагают исполнение с выходом NAMUR и сертификацией ATEX для зон 0/20. Их характерной особенностью часто является широкий диапазон рабочих температур. Продукция компании IFM Electronic, серия IW, конкурирует с Turck в сегменте стандартных индуктивных датчиков, однако для взрывоопасных зон IFM делает акцент на датчиках в корпусах из нержавеющей стали с сертификацией для зон 1 и 21.

Отличительной чертой датчика Turck NI3-EG08K-Y1-H1341 является сочетание сертификации для самых строгих зон (0 и 20) с соответствием стандартам функциональной безопасности SIL 2/SIL 3. Это комплексное решение, которое может сократить затраты на сертификацию всей системы безопасности.

Интеграция в систему управления

Для работы датчика необходим совместимый барьер безопасности или изолирующий усилитель. Производитель Turck предлагает ряд совместимых устройств, таких как двухканальный усилитель IM12-DI01-2S-2T-0/24VDC, который имеет собственную сертификацию SIL 2. Подключение датчика осуществляется через разъем M12 × 1, что соответствует стандартам промышленной автоматизации и упрощает монтаж и замену устройства.

Для механического крепления могут использоваться аксессуары, например, монтажная скоба BST-08B, изготовленная из прочного полимера PA6. Правильный монтаж и использование рекомендованных аксессуаров обеспечивают стабильную работу и заявленный срок службы датчика.

Технические характеристики

Таким образом, датчик Turck NI3-EG08K-Y1-H1341 представляет собой специализированное решение для построения надежных и безопасных систем автоматизации на объектах с экстремальными условиями. Его выбор обусловлен строгими требованиями отраслевых стандартов и необходимостью обеспечения бесперебойной работы критически важного оборудования.
