Технологии и продукты TWK Elektronik для промышленной автоматизации

Современная промышленная автоматизация базируется на точном контроле механических параметров, таких как положение, перемещение, угол поворота и скорость. Для решения этих задач требуются надежные и точные измерительные устройства. Немецкая компания TWK-Elektronik, основанная в 1972 году, на протяжении многих десятилетий разрабатывает и производит широкий спектр датчиков и энкодеров для промышленного применения. Продукция компании используется в системах управления станками с ЧПУ, роботизированных комплексах, подъемном оборудовании, испытательных стендах и многих других областях, где необходима высокоточная обратная связь по положению.

Принципы измерения и основные типы устройств

Продуктовая линейка TWK-Elektronik охватывает несколько физических принципов измерения, что позволяет оптимально решать различные прикладные задачи. Это дает инженерам возможность выбирать технологию, максимально соответствующую требованиям по точности, надежности, условиям эксплуатации и экономической целесообразности.

Компания развивает пять ключевых технологий:

• Электрооптическая (оптическая): применяется в энкодерах, обеспечивает высокое разрешение и точность за счет считывания положения специальной оптической шкалы.
• Электромагнитная: используется в индуктивных и магнитострикционных датчиках, отличается бесконтактным принципом работы и высокой стойкостью к загрязнениям.
• Индуктивная: основана на изменении индуктивности катушки при приближении металлического объекта. Часто применяется в бесконтактных датчиках положения и конца хода.
• Потенциометрическая (резистивная): классическая технология, в которой подвижный контакт перемещается по резистивному элементу. Предлагает простое и экономичное аналоговое измерение.
• Магнитострикционная: высокоточная бесконтактная технология для определения положения магнитного маркера вдоль волновода. Отличается долговечностью, устойчивостью к вибрациям и высокой повторяемостью.

Детальный обзор продуктовых категорий

Датчики линейного и углового перемещения

Эта группа устройств предназначена для преобразования механического перемещения в пропорциональный электрический сигнал. Выходным сигналом, как правило, является аналоговый ток или напряжение. Датчики применяются для контроля выдвижения гидравлических или пневматических цилиндров, измерения толщины материала, позиционирования кареток и других задач, где требуется непрерывный мониторинг параметра.

В зависимости от технологии, датчики демонстрируют различные эксплуатационные характеристики. Потенциометрические модели — наиболее доступное решение для стандартных условий. Магнитострикционные датчики, будучи бесконтактными, не подвержены механическому износу и способны работать в условиях сильных вибраций и загрязнений, что делает их пригодными для тяжелой промышленности.

Энкодеры

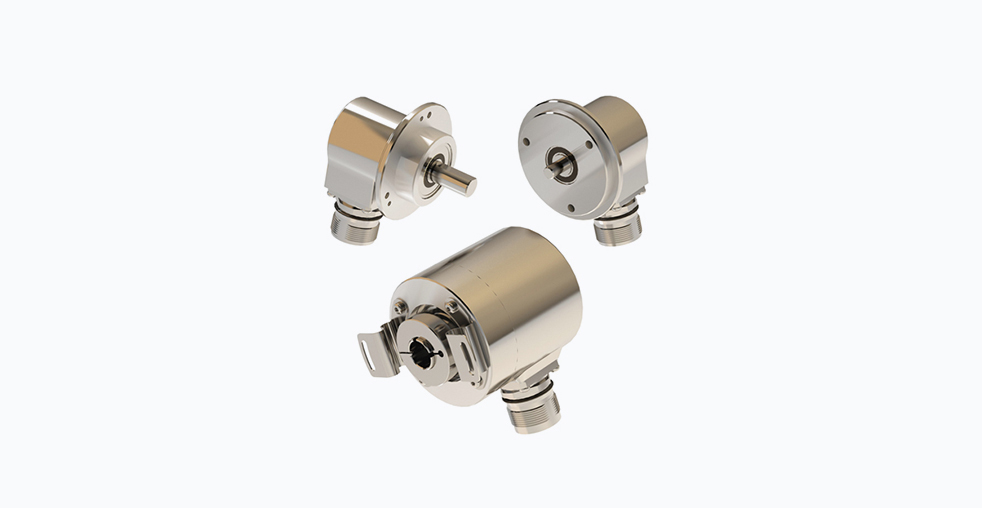

Энкодеры преобразуют угловое или линейное перемещение в цифровой сигнал, что обеспечивает высокую помехозащищенность передачи данных и возможность прямой интеграции в цифровые системы управления. TWK производит как инкрементальные, так и абсолютные энкодеры.

• Инкрементальные энкодеры генерируют определенное количество импульсов на один оборот вала. Они используются для измерения скорости вращения и относительного положения. При отключении питания информация о положении теряется.
• Абсолютные энкодеры выдают уникальный цифровой код для каждого углового положения в пределах одного или нескольких оборотов. Это позволяет системе при включении немедленно определить точное положение вала без необходимости процедуры поиска референтной точки. Многооборотные абсолютные энкодеры дополнительно учитывают количество совершенных полных оборотов.

Энкодеры находят применение в приводах подачи станков, шарнирно-сочлененных манипуляторах роботов, системах синхронизации валов в полиграфическом и текстильном оборудовании.

Наклономеры

Данные устройства предназначены для измерения угла наклона относительно вектора силы тяжести. Они используются для выравнивания платформ, мониторинга крена конструкций, стабилизации антенн и в системах навигации. TWK предлагает одноосевые и двухосевые наклономеры с аналоговым или цифровым выходом. Для работы на открытом воздухе или в агрессивных средах доступны модели в герметичном исполнении.

Конструктивное исполнение и защита

Условия эксплуатации промышленного оборудования часто предъявляют высокие требования к защите измерительных компонентов. Продукция TWK-Elektronik доступна в различных вариантах исполнения корпуса для решения этих задач.

• Стандартное исполнение: как правило, предполагает корпус из анодированного алюминия или пластика, подходит для условий цеха с нормальным уровнем запыленности и влажности.
• Защищенное исполнение: характеризуется высокой степенью пылевлагозащиты по стандарту IP67 или IP68. Корпуса таких устройств часто изготавливаются из нержавеющей стали, применяются герметичные разъемы, специальные уплотнения. Эти модели рассчитаны на работу в неотапливаемых помещениях, на транспортных средствах, в условиях прямого воздействия воды, масел и абразивной пыли.
• Расширенный температурный диапазон: многие устройства способны функционировать в диапазоне от -40°C до +85°C и выше, что важно для наружного применения или работы в холодильных камерах.

Интерфейсы и системная интеграция

Для успешной интеграции в современные системы управления устройства обратной связи должны поддерживать стандартные интерфейсы связи. Продукция TWK предлагает широкий выбор вариантов подключения:

• Аналоговые интерфейсы: токовый выход 4–20 мА, напряжение 0–10 В. Являются универсальными и легко подключаются к большинству аналоговых входов программируемых логических контроллеров.
• Цифровые интерфейсы: включают как простые импульсные выходы, так и последовательные промышленные интерфейсы: SSI, CANopen, PROFIBUS DP, асинхронный последовательный интерфейс с поддержкой протоколов Modbus RTU или TWK ASCII.

Такое разнообразие позволяет использовать устройства TWK как в локальных контурах управления с аналоговой связью, так и в составе распределенных цифровых сетей, характерных для современных автоматизированных производственных линий.

Сравнительная таблица технологий и продуктов

Критерии выбора устройства

Определение оптимального решения от TWK-Elektronik для конкретной задачи должно основываться на последовательном анализе нескольких ключевых параметров:

1. Измеряемая величина: линейное перемещение, угол поворота, наклон или скорость.
2. Требуемая точность и разрешение: допустимая погрешность измерения и минимальный дискретный шаг, который должно фиксировать устройство.
3. Условия эксплуатации: наличие вибраций, ударных нагрузок, агрессивных сред, экстремальных температур, пыли. От этого зависит необходимый класс защиты корпуса.
4. Тип выходного сигнала и интерфейс: определяется архитектурой системы управления — требуется ли аналоговый сигнал для простого контура или цифровой интерфейс для интеграции в сеть.
5. Механический монтаж: способ крепления устройства, тип вала, требуемая осевая и радиальная нагрузка на подшипники.

Компания TWK-Elektronik предоставляет комплексные решения для промышленной автоматизации, охватывающие широкий спектр задач измерения положения и перемещения. Сочетание проверенных технологий, разнообразие интерфейсов и вариантов защищенного исполнения делает ее продукцию применимой в самых разных отраслях промышленности — от машиностроения и робототехники до энергетики и транспортной инфраструктуры.
