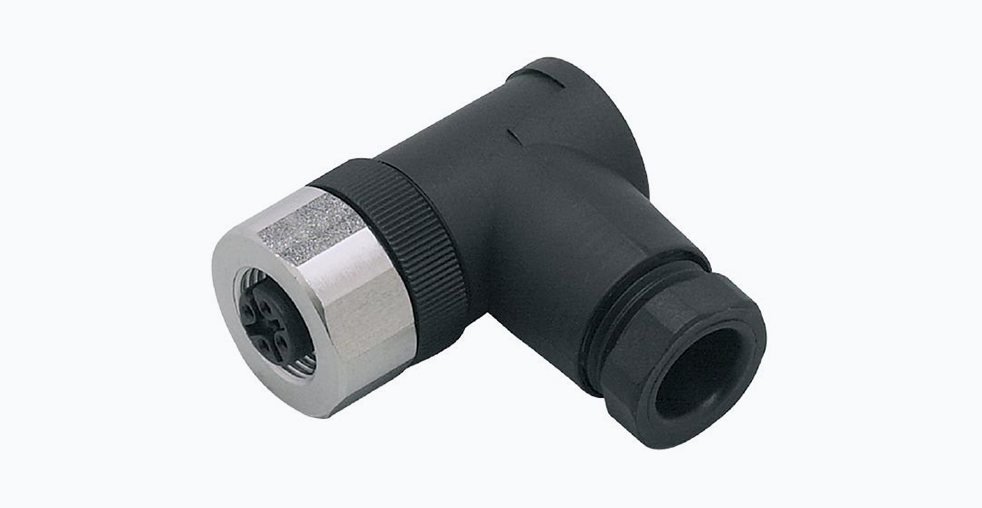

Угловой разъем M12 IFM Electronic E11252 для промышленной автоматизации

В высокоточном мире промышленной автоматизации надежность каждого компонента критически важна для обеспечения бесперебойной работы системы. Среди этих элементов разъемы выполняют фундаментальную роль, обеспечивая стабильное электрическое соединение в условиях постоянного воздействия вибрации, агрессивных сред и экстремальных температур. Угловой разъем IFM Electronic E11252 с 4 контактами представляет собой инженерное решение, сочетающее точность конструкции и практическую надежность. Это устройство разработано специально для гигиенических сред пищевой промышленности и других требовательных применений, где каждый компонент должен соответствовать строгим отраслевым стандартам.

Технические характеристики: инженерное совершенство в деталях

Электрические параметры

• Рабочее напряжение: не более 45 В переменного тока или 70 В постоянного тока
• Максимальный ток нагрузки: 4 А при температуре до +40°C
• Тип контактов: позолоченные контакты типа «мама» (гнездо), обеспечивающие низкое переходное сопротивление и устойчивость к коррозии

Механические и конструктивные особенности

• Количество контактов: 4
• Форма разъема: угловая (90°), что оптимально для экономии пространства и организации кабельной инфраструктуры
• Резьбовое соединение: M12 с накидной гайкой из нержавеющей стали 1.4404/316L, обеспечивающей надежное соединение и устойчивость к коррозии
• Материал корпуса: PBT (полибутилентерефталат), известный своей механической прочностью, устойчивостью к термическим нагрузкам и химическим воздействиям
• Степень защиты: IP68 — полная защита от пыли и длительного погружения в воду
• Диапазон рабочих температур: от -40°C до +85°C
• Поддерживаемое сечение кабеля: 0,75 мм²
• Диапазон внешних диаметров кабеля: 6–8 мм
• Вес: 28,2 грамма
• Габаритные размеры: 39×19×31 мм

Конструктивные особенности: инновации для практического применения

Отсутствие силикона для гигиенической безопасности

Одной из отличительных особенностей E11252 является конструкция без силикона, что особенно важно для применений в пищевой и фармацевтической промышленности, где требуется соответствие строгим гигиеническим стандартам. Это исключает риск загрязнения сред частицами силикона и облегчает очистку оборудования. В отличие от многих конкурентов, использующих силиконовые уплотнители, IFM применяет альтернативные материалы, соответствующие директивам FDA для пищевой промышленности.

Позолоченные контакты для повышенной надежности

Использование позолоченных контактов толщиной 0,2 микрометра обеспечивает стабильное контактное сопротивление даже после многочисленных циклов подключения и отключения. Позолота повышает коррозионную стойкость в условиях повышенной влажности и обеспечивает надежное соединение при передаче сигналов низкого уровня, что критично для точных измерений в автоматизированных системах управления.

Угловая конструкция для оптимизации пространства

Угловая конфигурация разъема (90°) позволяет эффективно организовать кабельное пространство в условиях ограниченного монтажного объема. Эта особенность особенно важна для современных промышленных установок с высокой плотностью компонентов, где прямое подключение часто невозможно из-за пространственных ограничений.

Применение: где раскрывается потенциал E11252

Пищевая промышленность и гигиенические среды

Благодаря конструкции без силикона и коррозионно-стойким материалам, E11252 идеально подходит для применений в пищевой промышленности, где оборудование регулярно подвергается мойке и должно соответствовать строгим гигиеническим требованиям. Разъем соответствует директивам EHEDG и FDA, что позволяет использовать его в непосредственном контакте с пищевыми продуктами.

Подключение датчиков в автоматизированных системах

Разъем предназначен для надежного подключения различных промышленных датчиков к контроллерам и вторичным приборам. Его характеристики делают его подходящим для датчиков положения и перемещения, датчиков давления и расхода, фотоэлектрических и индуктивных датчиков, а также устройств в системах промышленной сети с кодом полярности A.

Экстремальные условия эксплуатации

Степень защиты IP68 и широкий температурный диапазон от -40°C до +85°C позволяют использовать E11252 в различных отраслях, включая химическую промышленность благодаря устойчивости к агрессивным средам, наружные установки с защитой от атмосферных воздействий и машиностроение с устойчивостью к вибрациям и механическим воздействиям.

Монтаж и эксплуатация: практические рекомендации

Особенности установки

Для обеспечения заявленной степени защиты IP68 необходимо соблюдать рекомендуемый момент затяжки накидной гайки 0,6–0,8 Н·м. Винтовые клеммы обеспечивают надежное подключение проводов сечением до 0,75 мм². Конструкция разъема предусматривает быстрый монтаж без специального инструмента, что сокращает время простоев оборудования при обслуживании и замене компонентов.

Совместимость и интеграция

E11252 совместим со стандартом M12, что обеспечивает его взаимозаменяемость с широким спектром промышленного оборудования различных производителей. Угловая конструкция и резьбовое соединение M12 делают его особенно подходящим для применений, где важно оптимизировать пространство и обеспечить надежное механическое соединение. Разъем соответствует спецификациям IEC 61076-2-101, что гарантирует совместимость с устройствами других производителей, соответствующими этому стандарту.

Сравнительный анализ: отличительные особенности на рынке

Анализ конкурентных предложений

Среди аналогов можно выделить продукты таких производителей, как Turck, Harting и Phoenix Contact. Turck предлагает разъемы серии BL M12 с никелированной латунной гайкой, но без конструкции без силикона. Harting производит угловые разъемы M12 с повышенной механической прочностью, но также использующие силиконовые уплотнители. Phoenix Contact предлагает решения с нержавеющей сталью и расширенным температурным диапазоном, но по более высокой стоимости.

Экономическая эффективность

Первоначальная стоимость E11252 может быть выше, чем у некоторых аналогов, однако срок службы и надежность обеспечивают снижение общих затрат на владение. Это достигается за счет сокращения простоев оборудования, уменьшения частоты замены компонентов и снижения затрат на техническое обслуживание. Для критически важных применений в пищевой и фармацевтической промышленности это делает E11252 экономически выгодным решением в долгосрочной перспективе.

Разъем IFM Electronic E11252 представляет собой тщательно продуманное инженерное решение для критически важных применений в промышленной автоматизации. Его конструктивные особенности — отсутствие силикона, позолоченные контакты, угловая форма и высокая степень защиты — делают его предпочтительным выбором для применений в пищевой промышленности и других отраслях с требовательными условиями эксплуатации. Соответствие международным стандартам, продуманная конструкция и проверенные материалы делают этот разъем компонентом, на который можно положиться при построении ответственных систем автоматизации, где бесперебойная работа оборудования напрямую влияет на эффективность производства.
