Ультразвуковой датчик IFM UGT525 для сложных промышленных задач

Введение

В современных промышленных системах автоматизации точное обнаружение объектов различных форм, размеров и материалов остается критически важной задачей. Среди множества решений особое место занимают ультразвуковые датчики, и модель IFM Electronic UGT525 представляет собой устройство, сочетающее высокую точность, надежность и функциональность даже в самых сложных условиях эксплуатации. Этот датчик демонстрирует, как современные технологии преодолевают ограничения традиционных сенсоров, предлагая инженерам универсальное решение для разнообразных применений.

Принцип действия и ключевые особенности

Ультразвуковые датчики работают по принципу эхолокации: излучатель генерирует высокочастотные звуковые волны, которые отражаются от объекта и улавливаются приемником. Время между излучением и приемом сигнала позволяет точно определить расстояние до объекта. Модель UGT525 выводит этот принцип на новый уровень благодаря ряду технических инноваций.

Основное преимущество ультразвуковой технологии — независимость от оптических свойств объектов. В отличие от оптических или индуктивных датчиков, UGT525 стабильно работает с материалами, традиционно вызывающими проблемы при детектировании: прозрачными, ярко окрашенными, зеркальными или имеющими сложную текстуру поверхностями. Это делает его незаменимым в отраслях, где требуется обнаружение разнородных объектов без перенастройки оборудования.

Детальный анализ технических характеристик

Конструктивные особенности

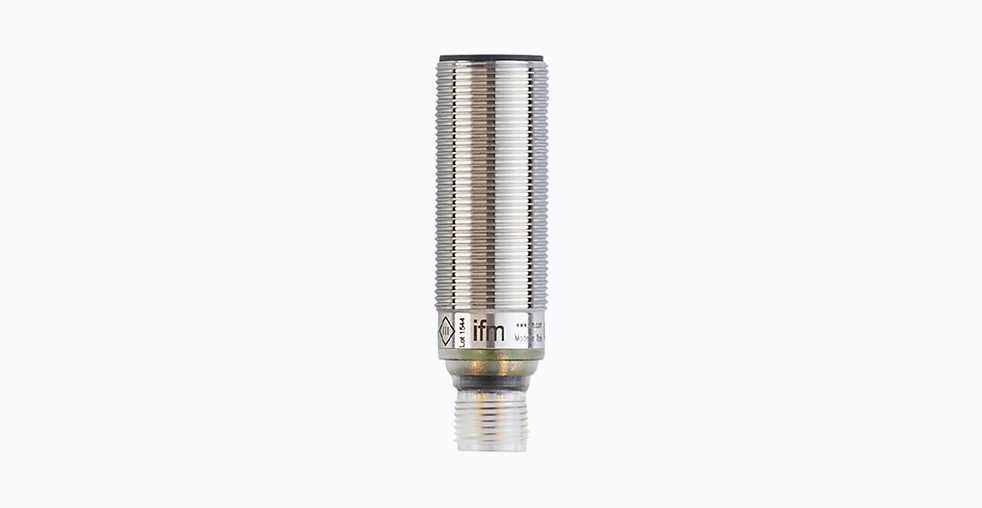

Корпус и материалы: Цилиндрический корпус из нержавеющей стали с резьбой M18 × 1 и степенью защиты IP67 обеспечивает устойчивость к механическим воздействиям, вибрациям и сложным промышленным условиям, включая воздействие масел, охлаждающих жидкостей и агрессивных сред.

Электрические характеристики: Рабочее напряжение 10-30 В DC обеспечивает совместимость с большинством промышленных систем управления. Защита от короткого замыкания, перегрузок по току и переполюсовки повышает надежность и долговечность устройства.

Интерфейсы и подключение: Использование разъема M12 упрощает монтаж и обслуживание. Наличие интерфейса IO-Link позволяет не только передавать данные, но и дистанционно настраивать параметры, осуществлять диагностику и интегрировать датчик в системы Industry 4.0.

Рабочие параметры

Таблица: Основные технические характеристики IFM UGT525

Преимущества для инженера-практика

Универсальность и точность

UGT525 обеспечивает стабильное обнаружение объектов независимо от их цвета, прозрачности или блеска. Это исключает необходимость подбора разных датчиков для различных материалов, упрощает проектирование и снижает затраты на запасы запчастей. Высокое разрешение в 3 мм позволяет использовать датчик для точного позиционирования и контроля уровня сыпучих материалов.

Простота настройки и интеграции

Интерфейс IO-Link представляет собой важный инструмент, значительно упрощающий работу инженеров. Через него можно дистанционно конфигурировать параметры датчика, включая диапазон срабатывания, гистерезис и время отклика без физического доступа к устройству. Также возможен мониторинг состояния в реальном времени: расстояние до объекта, температура, напряжение питания. Функция сохранения настроек обеспечивает быстрое восстановление после замены или тиражирование конфигурации на несколько машин.

Надежность в сложных условиях

Защита от переполюсовки, короткого замыкания и перегрузок по току повышает отказоустойчивость системы в целом. Устойчивость к электромагнитным помехам и широкий температурный диапазон позволяют использовать датчик в помещениях без отопления или в жарких цехах. Корпус из нержавеющей стали обеспечивает дополнительную защиту от коррозии и механических повреждений.

Практические аспекты применения

Монтаж и настройка

Механический монтаж: Резьба M18 упрощает установку в стандартные отверстия. Для нестандартных случаев существуют монтажные адаптеры и комплекты, позволяющие закрепить датчик на цилиндрах, профилях или других конструкциях.

Электрическое подключение: Разъем M12 стандартизирован и совместим с большинством промышленных кабелей и разъемов. Цветовая маркировка проводов и интуитивно понятная документация ускоряют процесс подключения.

Калибровка и настройка: Настройка порогов срабатывания может выполняться как традиционным способом, так и через IO-Link. Это позволяет гибко адаптировать датчик под конкретные условия эксплуатации.

Сценарии применения

UGT525 находит применение в различных отраслях промышленности:

Пищевая промышленность: Обнаружение прозрачных бутылок, стеклянных банок, пластиковой упаковки. Устойчивость к влаге и мойке высокого давления делает его идеальным для пищевых производств.

Логистика и упаковка: Контроль уровня заполнения коробок, обнаружение прозрачной пленки, позиционирование паллет. Стабильная работа независимо от цвета и материала упаковки.

Автомобильная промышленность: Обнаружение деталей на конвейере независимо от их цвета и блеска. Устойчивость к вибрациям и промышленным загрязнениям.

Строительная промышленность: Контроль уровня сыпучих материалов в бункерах, обнаружение объектов в запыленных условиях. Широкий температурный диапазон позволяет работать в неотапливаемых помещениях.

Сравнение с аналогами

На рынке представлены различные ультразвуковые датчики, которые можно рассматривать как альтернативы UGT525. Модели других производителей, такие как LANBAO UR18-CM1DPB, имеют схожий корпус M18 и диапазон измерений, но часто уступают в точности, разрешении или функциональности. Модели того же производителя — UGT211 и UGT202 — предлагают больший диапазон измерений, но могут иметь иные характеристики по точности и интерфейсам.

Таблица: Сравнение ультразвуковых датчиков различных производителей

Рекомендации по выбору и эксплуатации

При выборе ультразвукового датчика необходимо учитывать несколько ключевых факторов. Определите задачи: для обнаружения объектов на расстоянии до 800 мм с высокой точностью UGT525 является отличным выбором. Для больших расстояний следует рассмотреть модели с увеличенным диапазоном измерений.

Учтите среду эксплуатации: хотя датчик устойчив к пыли, влаге и типичным промышленным загрязнениям, для экстремальных условий могут потребоваться дополнительные средства защиты. Продумайте интеграцию в существующую систему: наличие IO-Link не только упрощает настройку, но и позволяет интегрировать датчик в системы промышленного IoT для сбора данных и прогнозного обслуживания.

Обратите внимание на аксессуары: для упрощения монтажа используйте штатные монтажные комплекты. Для удобства подключения доступны различные кабельные разъемы, которые могут значительно упростить процесс установки и снизить временные затраты на монтаж.

Заключение

Ультразвуковой датчик IFM Electronic UGT525 представляет собой сложный инструмент, разработанный для решения широкого круга промышленных задач. Его способность стабильно работать с объектами различных оптических свойств, сочетающаяся с высокой точностью, надежностью и продвинутым интерфейсом IO-Link, делает его ценным активом для инженеров, стремящихся оптимизировать и модернизировать производственные процессы. Благодаря своей универсальности и производительности, UGT525 демонстрирует, как современные сенсорные технологии могут повышать эффективность, гибкость и надежность промышленных систем.
