Ультразвуковой датчик SICK UM18: технические особенности и сфера применения

Введение в технологии ультразвукового обнаружения

Ультразвуковые датчики занимают важное место в промышленной автоматизации, обеспечивая бесконтактное обнаружение объектов и точное измерение расстояний в условиях, где оптические или индуктивные сенсоры неэффективны. Серия UM18 от немецкого производителя SICK представляет собой семейство компактных и многофункциональных устройств, предназначенных для решения широкого круга задач в различных отраслях промышленности.

Особенностью этих датчиков является способность работать с объектами независимо от их оптических свойств, включая прозрачные, зеркальные и цветные материалы, а также устойчивость к сложным условиям окружающей среды, таким как запыленность, туман или наличие химических веществ.

Детальный анализ технических характеристик

Основные рабочие параметры

Серия UM18 включает несколько моделей с различными характеристиками, что позволяет выбрать оптимальное решение для конкретной задачи. Базовые параметры включают:

• Диапазон измерений: до 1000 мм, с возможностью точной настройки под конкретные условия
• Разрешение измерения: до 0,1 мм в зависимости от модели и настроек
• Частота обновления: до 10 Гц для быстрого реагирования на изменения положения объектов
• Точность измерения: ±1% от измеряемого расстояния или ±2 мм в зависимости от условий эксплуатации

Конструктивное исполнение и материалы

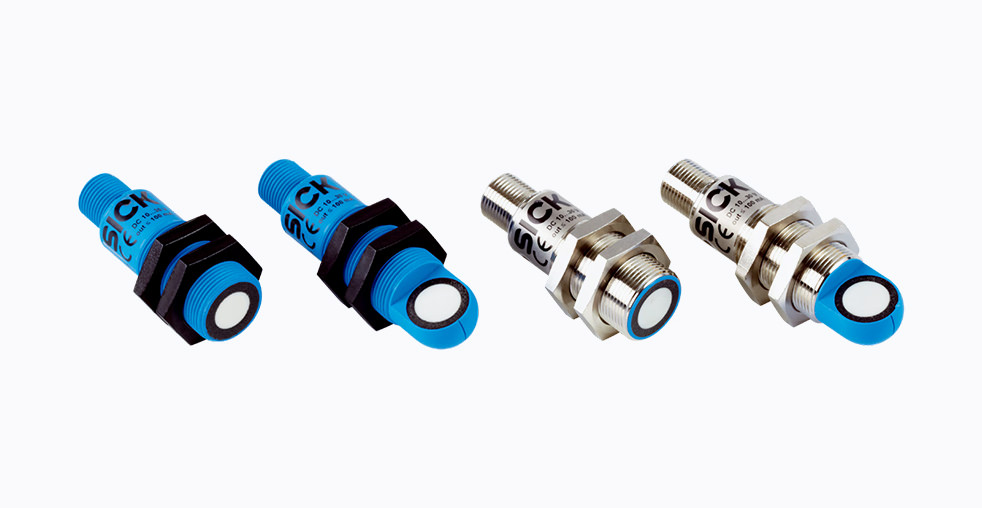

Корпус датчиков выполнен из латуни или инженерного пластика PBT (полибутилентерефталата), что обеспечивает высокую механическую прочность и устойчивость к вибрациям. Латунные модели обладают повышенной стойкостью к коррозии и механическим повреждениям, а пластиковые варианты отличаются малым весом и устойчивостью к химическим воздействиям.

Система защиты соответствует стандартам IP65 и IP67, что гарантирует работоспособность в условиях повышенной влажности, запыленности и при воздействии струй воды под давлением. Рабочий температурный диапазон от -25°C до +70°C позволяет использовать оборудование в неотапливаемых помещениях и холодильных камерах.

Интерфейсы и подключение

Все модели серии UM18 оснащены стандартным соединением M12, что упрощает монтаж и интеграцию в существующие системы. Для подключения используются 4-контактные или 5-контактные разъемы в зависимости от конфигурации выходных сигналов.

Выходные интерфейсы включают:

• Аналоговый выход 4-20 мА для непрерывного измерения расстояния
• Дискретные выходы PNP/NPN типа для сигнализации о достижении пороговых значений
• Интерфейс IO-Link для цифровой коммуникации и параметризации

Сравнительный анализ модельного ряда

В таблице представлены ключевые характеристики различных моделей серии UM18:

Принцип работы и технологические особенности

Ультразвуковые датчики серии UM18 работают по принципу эхолокации: преобразователь излучает ультразвуковые волны частотой около 400 кГц и анализирует отраженный сигнал. Время между излучением и приемом сигнала пропорционально расстоянию до объекта.

Особенностью технологии является использование продвинутых алгоритмов цифровой обработки сигнала, которые позволяют компенсировать влияние внешних помех, температурных колебаний и изменений влажности воздуха. Датчики автоматически калибруются при включении и могут адаптироваться к изменяющимся условиям окружающей среды во время работы.

Практическое применение в различных отраслях

Автоматизация складской логистики

В логистических комплексах датчики UM18 применяются для обнаружения прозрачных упаковочных материалов, контроля заполнения стеллажей и позиционирования грузовых единиц. Устойчивость к запыленности и способность обнаруживать паллеты независимо от их цвета и материала делают эти датчики идеальным решением для автоматизированных складских систем.

Пищевая и фармацевтическая промышленность

Благодаря коррозионностойкому исполнению и возможности работать во влажной среде, датчики используются для контроля уровня жидкостей в емкостях, обнаружения прозрачных бутылок и флаконов на конвейерах, а также для мониторинга заполнения упаковки.

Автомобильное производство

В роботизированных комплексах сварки и сборки датчики UM18 обеспечивают точное позиционирование кузовных деталей, контроль наличия компонентов и предотвращение столкновений оборудования. Устойчивость к электромагнитным помехам и вибрациям позволяет использовать их в непосредственной близости от мощного промышленного оборудования.

Специальные применения

В условиях агрессивных сред и экстремальных температур датчики с латунным корпусом и повышенной степенью защиты используются в металлургии, химической промышленности и наружных установках.

Рекомендации по монтажу и эксплуатации

Правила установки

Для обеспечения стабильной работы рекомендуется:

• Устанавливать датчик перпендикулярно поверхности обнаружения
• Обеспечивать отсутствие препятствий в акустическом конусе
• Избегать установки рядом с источниками сильного воздушного потока или акустических помех
• Использовать штатные кронштейны для точной фиксации положения

Настройка и калибровка

Настройка параметров осуществляется через:

• Встроенные потенциометры для базовой конфигурации
• IO-Link интерфейс для расширенных настроек и диагностики
• Функцию обучения для установки пороговых значений

Рекомендуется периодическая проверка точности измерений, особенно после механических воздействий или изменений условий эксплуатации.

Диагностика и устранение неисправностей

Типичные проблемы и методы их решения:

• Нестабильные показания: проверить наличие акустических помех, очистить мембрану датчика
• Отсутствие сигнала: проверить подключение питания и целостность кабелей
• Потеря точности: выполнить процедуру калибровки через IO-Link

Сравнение с аналогами других производителей

При выборе ультразвуковых датчиков специалисты часто рассматривают продукцию нескольких производителей. Датчики Pepperl+Fuchs серии UC предлагают схожие характеристики, но могут отличаться алгоритмами обработки сигнала. Устройства от Balluff серии BOS имеют сравнимые параметры, но используют несколько иной подход к компенсации температурных влияний. Датчики от IFM Electronic серии PM+ выделяются расширенными диагностическими функциями, но могут уступать в устойчивости к механическим воздействиям.

Каждый производитель предлагает уникальные особенности, и выбор зависит от конкретных требований применения, условий эксплуатации и необходимых интерфейсов связи.

Перспективы развития технологии

Современные тенденции в развитии ультразвуковых датчиков включают:

• Увеличение скорости измерений для высокоскоростных применений
• Улучшение алгоритмов цифровой обработки сигналов
• Интеграцию с промышленными IoT-платформами
• Развитие функций самодиагностики и прогнозирующего обслуживания

Серия UM18 продолжает развиваться с учетом этих тенденций, предлагая инженерам и разработчикам систем автоматизации надежные и технологичные решения для широкого спектра задач.

Заключение

Ультразвуковые датчики серии UM18 от SICK представляют собой современное техническое решение, сочетающее надежность, точность и универсальность. Широкий диапазон моделей с различными характеристиками позволяет выбрать оптимальное устройство для конкретных условий эксплуатации и решаемых задач. Благодаря продуманной конструкции, качественным материалам и продвинутым алгоритмам обработки сигнала, эти датчики обеспечивают стабильную работу в сложных промышленных условиях, способствуя повышению эффективности и надежности автоматизированных систем.
