Продукция PIL: ультразвуковые датчики и системы для промышленной автоматизации

PIL — это немецкий инженерный бренд, принадлежащий компании PiL Sensoren GmbH, которая специализируется на разработке и производстве решений для промышленной автоматизации. Компания была основана в Германии и с момента своего создания развивалась как предприятие, ориентированное на глубокую техническую экспертизу. Исторически фокус бренда сместился от простого производства датчиков к созданию комплексных систем, объединяющих сенсорику, управление и интеграцию. Через партнерскую сеть PIL предлагает законченные решения, охватывающие все этапы — от первичного измерения данных до их обработки и передачи в системы верхнего уровня.

Технологическая основа и принцип действия продуктов PIL

Основу ассортимента PIL составляют ультразвуковые датчики. Эти устройства предназначены для бесконтактного измерения уровня жидкости и сыпучих материалов, определения расстояния до объектов, а также для обнаружения присутствия или отсутствия предметов. Принцип их работы основан на излучении высокочастотных звуковых волн, которые отражаются от целевой поверхности и возвращаются к приемнику. Электронный блок датчика вычисляет расстояние на основе времени прохождения сигнала. Эта технология не зависит от цвета, прозрачности или материала объекта (за исключением сильно поглощающих звук поверхностей), что делает ее универсальной для различных отраслей: логистики, упаковки, автомобилестроения, пищевой и фармацевтической промышленности.

Ассортимент ультразвуковых датчиков PIL

Продуктовая линейка ультразвуковых датчиков PIL структурно разделена на несколько категорий, каждая из которых решает определенный круг задач.

Стандартные ультразвуковые датчики

Это универсальные устройства, рассчитанные на широкий спектр применений в условиях цеха. Они обладают достаточными характеристиками по дальности (до нескольких метров) и точности (погрешность обычно в пределах от 0.15% до 1% от измеряемого диапазона) для решения большинства задач по позиционированию и измерению уровня. Корпуса таких датчиков выполняются из пластика или металла со степенью защиты до IP67, что обеспечивает защиту от пыли и кратковременного погружения в воду.

Ультразвуковые датчики гигиенического исполнения

Отдельное направление деятельности PIL — создание сенсоров для отраслей с повышенными гигиеническими требованиями, таких как производство продуктов питания, напитков и фармацевтика. Ярким примером является серия P53, сертифицированная по стандарту EHEDG (Европейская группа по гигиеническому проектированию и производству). Конструкция этих датчиков предполагает полностью герметичный металлический корпус без щелей и зазоров, гладкие поверхности, которые легко моются, и возможность выдерживать процедуры автоматической очистки на месте. Это позволяет устанавливать их в зонах прямого контакта с продуктом.

Ультразвуковые барьеры

Для задач, требующих сверхбыстрого обнаружения объектов, PIL предлагает ультразвуковые барьеры. Они работают по принципу светового барьера, но используют ультразвуковой луч. Система состоит из раздельных излучателя и приемника. Объект, прерывающий луч, обнаруживается практически мгновенно, со временем отклика менее 1 миллисекунды. Главное преимущество этой технологии — невосприимчивость к оптическим помехам: запыленности, запотеванию линз, изменению цвета или прозрачности объекта, что критически важно в условиях загрязненной производственной среды.

Модульная архитектура: сенсорные головки и контроллеры

Одной из отличительных технических особенностей решений PIL является модульная архитектура. Она предполагает физическое разделение системы на две основные части: сенсорную головку (измерительный преобразователь) и управляющее устройство (контроллер). Соединение между ними осуществляется через стандартные промышленные разъемы, например, типа M12.

Смысл такого подхода заключается в повышении гибкости, ремонтопригодности и снижении общей стоимости владения. Дорогостоящая электроника, отвечающая за обработку сигналов, настройку параметров и коммуникацию, размещается в защищенном шкафу управления. На линию воздействия агрессивной среды, высоких температур или механических нагрузок выносится только сенсорная головка, которая проще и дешевле в замене. При выходе из строя головки или изменении технологической задачи требуется заменить только ее, без демонтажа и перенастройки всей системы. Управляющие блоки могут работать как автономные контроллеры с релейными выходами, так и в качестве сетевых устройств, подключаемых к программируемым логическим контроллерам (ПЛК) через различные промышленные интерфейсы.

Дополнительные технологии и инжиниринговые услуги

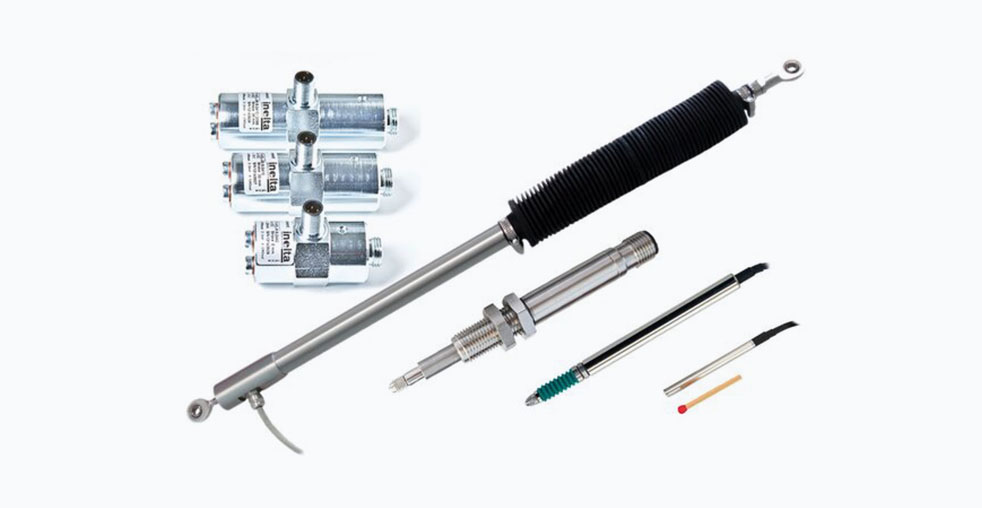

Помимо собственной ультразвуковой сенсорики, благодаря партнерству с компанией Inelta Sensorsysteme GmbH & Co. KG, PIL может предлагать решения на основе других физических принципов. Это расширяет возможности создания комплексных систем мониторинга состояния оборудования. В партнерский ассортимент входят:

• Датчики линейного перемещения (пути): Потенциометрические и бесконтактные (например, магнитострикционные) модели для измерения положения с высокой точностью.
• Датчики силы и давления: Устройства на основе тензометрических технологий для измерения усилия, веса или давления.
• Датчики угла наклона: Инклинометры для определения пространственной ориентации.

Для нестандартных задач PIL через своих партнеров предлагает услуги инжиниринга. Это подразумевает адаптацию существующих конструкций под уникальные требования заказчика: нестандартные габариты, специальные интерфейсы связи, работа в экстремальных условиях или разработка измерительных узлов «с нуля».

Сравнение продуктовых линеек PIL

Для наглядного сопоставления ключевых характеристик различных типов датчиков PIL представлена следующая таблица.

Эксплуатационные аспекты и экономические соображения

Выбор между различными типами решений PIL требует учета не только технических параметров, но и эксплуатационных факторов. Следующая таблица иллюстрирует различия с точки зрения внедрения и долгосрочного использования.

Области применения и итоговые рекомендации

Решения PIL находят применение в разнообразных отраслях промышленности. Стандартные и модульные ультразвуковые датчики широко используются в логистике (контроль уровня в бункерах, обнаружение коробок на конвейере), машиностроении (позиционирование), сельском хозяйстве. Гигиенические исполнения незаменимы на линиях розлива напитков, в резервуарах для хранения молока, в фармацевтических реакторах. Ультразвуковые барьеры эффективны в условиях сильной запыленности, например, в деревообработке или на литейных производствах.

При выборе конкретного решения рекомендуется исходить из детального анализа условий эксплуатации: характера измеряемой среды, требуемой скорости отклика, наличия агрессивных факторов (пар, химикаты, мойка под высоким давлением). Для типовых задач в нормальных условиях подойдут стандартные моноблочные датчики. Для создания гибких, легко обслуживаемых или работающих в тяжелых условиях систем следует рассмотреть модульные конфигурации. Гигиенические исполнения являются специализированным, но часто единственно возможным выбором для пищевой и фармацевтической отраслей. Таким образом, основной выбор определяется балансом между первоначальными инвестициями и долгосрочными эксплуатационными преимуществами, такими как надежность, ремонтопригодность и минимальное время простоя.
