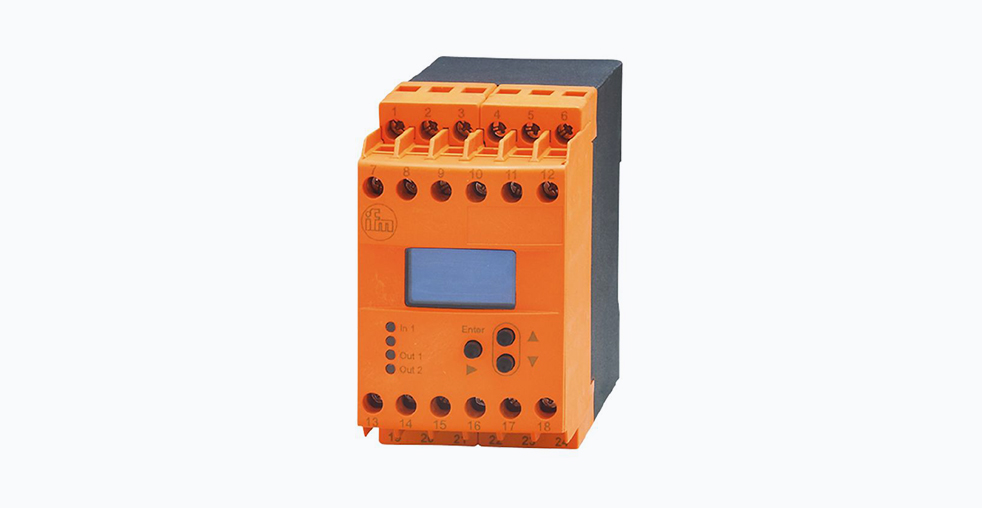

Устройство контроля скорости IFM DD2503: характеристики и применение

Устройство контроля скорости IFM DD2503 представляет собой современное и технологичное решение для промышленной автоматизации, которое сочетает высокую точность измерений с исключительной надежностью. Этот прибор выполняет не только базовый мониторинг, но и предоставляет инженерам комплексный инструмент для глубокого анализа и управления критически важными параметрами вращательного и линейного движения в различных производственных процессах.

Принцип действия и технические особенности

В основе работы DD2503 лежит микропроцессорная система обработки импульсных сигналов, способная анализировать частоту входных сигналов в широком диапазоне от 0,1 до 1000 Гц. Устройство преобразует частоту импульсов, поступающих от датчиков скорости или энкодеров, в точные значения скорости вращения или линейной скорости. Это обеспечивает возможность сравнения с заданными уставками для активации выходных сигналов управления.

Ключевые технические характеристики:

• Универсальное питание: Возможность работы от напряжения переменного тока 110–240 В или постоянного тока 27 В
• Выходные интерфейсы: Два релейных выхода (6 А, 250 В перем. тока) и один аналоговый выход 4–20 мА
• Дополнительное питание для датчиков: Встроенный источник питания 19,6–27,7 В DC для подключения внешних датчиков
• Диапазон рабочих температур: От -40°C до +60°C
• Степень защиты: IP50 для корпуса, IP20 для клеммной коробки

Основные технические параметры IFM DD2503:

Конструктивные преимущества и особенности монтажа

Корпус устройства оптимизирован для монтажа на DIN-рейку стандартного размеры, что значительно упрощает установку в существующие электрощиты и контрольные панели. Габаритные размеры 78 × 45 × 124,7 мм и вес около 380 грамм делают DD2503 компактным решением даже для пространственно ограниченных условий.

Двухкамерные клеммные вводы, рассчитанные на провод сечением до 2,5 мм², обеспечивают безопасное и надежное подключение, исключающее случайное короткое замыкание. Эргономичное расположение клемм и четкая маркировка сокращают время монтажа и пусконаладки.

Дисплей с разрешением 128 × 64 пикселя обеспечивает четкую визуализацию текущих значений и параметров настройки даже в условиях недостаточной освещенности. Интуитивный интерфейс с простой навигацией позволяет быстро программировать точки переключения без использования дополнительного оборудования.

Практическое применение и отраслевые решения

DD2503 находит применение в различных отраслях промышленности, где требуется точный контроль скорости и надежная защита оборудования:

• Конвейерные системы: Мониторинг скорости движения лент, обнаружение проскальзывания или обрыва
• Подъемно-транспортное оборудование: Контроль скорости подъема грузов, обеспечение безопасной работы кранов и лебедок
• Обрабатывающие станки: Контроль скорости вращения шпинделей, подающих механизмов
• Насосные и вентиляционные установки: Мониторинг рабочей скорости, защита от работы в недопустимых режимах

Устройство эффективно выполняет функции контроля предельной и недостаточной скорости, обеспечивая своевременную активацию аварийных или предупредительных сигналов. Встроенный частотно-токовый преобразователь позволяет передавать аналоговый сигнал 4–20 мА в системы более высокого уровня, такие как SCADA или АСУ ТП.

Сравнительный анализ и уникальные особенности

Среди аналогичных устройств IFM DD2503 выделяется расширенным диапазоном входных частот от 0,1 до 1000 Гц, что позволяет использовать его как для низкоскоростных применений, например, вращение больших барабанов, так и для высокоскоростных измерений.

Универсальность входных сигналов представляет собой значительное преимущество. DD2503 совместим с датчиками различных типов, включая PNP, NPN и NAMUR, что устраняет необходимость подбора специфического оборудования.

Сравнение DD2503 с устройствами контроля скорости других производителей:

Встроенный источник питания для подключения датчиков устраняет необходимость в отдельном блоке питания, сокращая общую стоимость системы и упрощая монтаж.

Рекомендации по настройке и эксплуатации

Для достижения оптимальной производительности DD2503 следует учитывать несколько практических аспектов:

1. Фильтрация сигнала: Правильная настройка параметров фильтрации позволяет исключить ложные срабатывания, вызванные помехами или кратковременными изменениями скорости
2. Выбор точек переключения: Установка гистерезиса для релейных выходов предотвращает их частое переключение при колебаниях скорости вокруг уставки
3. Калибровка аналогового выхода: Точная настройка диапазона изменения выходного тока 4–20 мА в соответствии с измеряемой частотой обеспечивает корректную работу системы в целом
4. Регулярная проверка: В рамках планового технического обслуживания рекомендуется проверять надежность подключения и соответствие фактических показаний эталонным значениям

Соблюдение этих рекомендаций позволяет полностью реализовать потенциал устройства и обеспечить его длительную бесперебойную работу даже в жестких промышленных условиях.

Заключение

IFM DD2503 представляет собой современное решение для задач контроля скорости, сочетающее высокую точность измерений, надежность в эксплуатации и простоту интеграции в существующие системы автоматизации. Универсальность входных сигналов, расширенный диапазон измеряемых частот и наличие встроенного источника питания для датчиков делают его оптимальным выбором для широкого спектра промышленных применений.

Благодаря продуманной конструкции и расширенной функциональности, это устройство способно обеспечить не только эффективный мониторинг технологических параметров, но и реальное повышение надежности и безопасности промышленного оборудования.
